防爆配电箱如何根据原理图接线

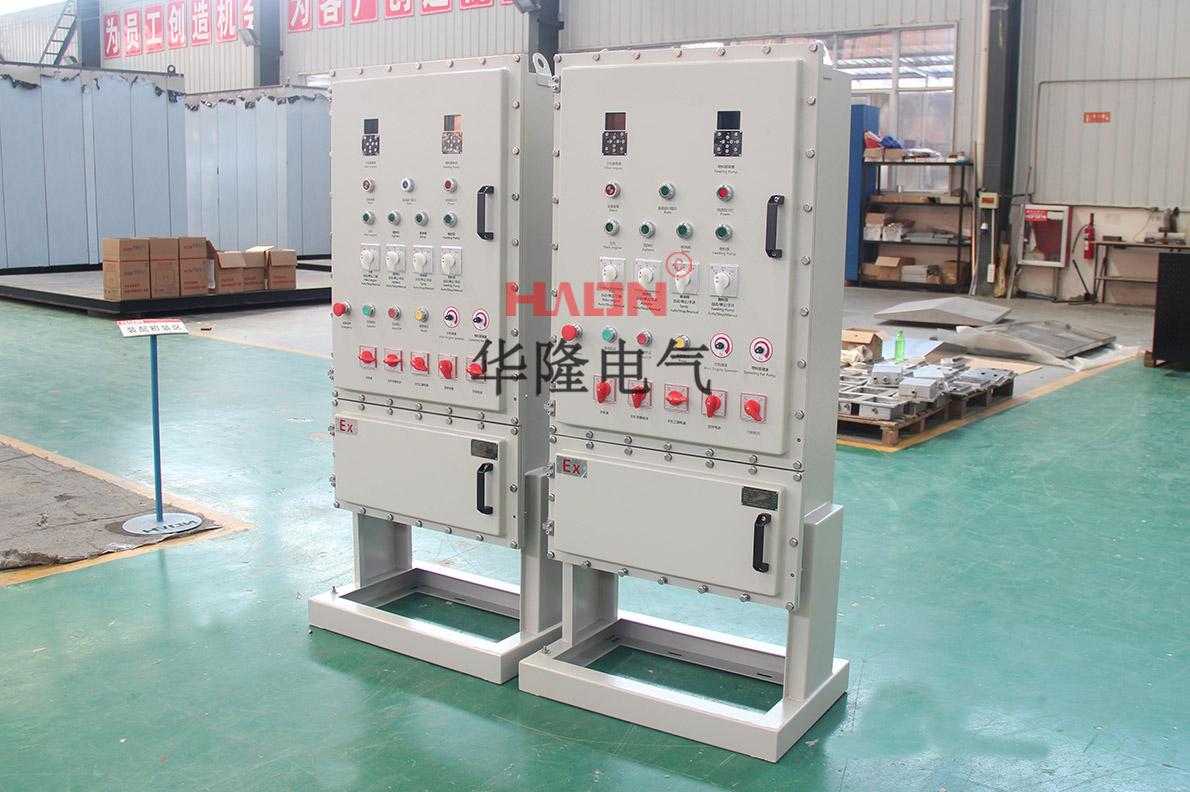

防爆配电箱是一种在爆炸危险环境中使用的电气设备，其设计和安装必须符合相关的防爆标准和规范。在安装防爆配电箱时，正确地根据原理图接线是确保其正常运行和安全使用的关键步骤。
1. 准备工作
在开始接线之前，首先要对防爆配电箱的原理图进行仔细的研究和理解。原理图包括电源输入、负载输出、保护继电器、断路器等组成部分，需要清楚每个元件的功能和接线要求。
2. 确定电源输入和负载输出
根据原理图，确定配电箱的电源输入和负载输出位置，这将直接影响接线的方向和方式。电源输入通常位于配电箱的顶部或侧边，负载输出位于底部或前面板。
3. 连接电源线
将电源线连接到配电箱的电源输入接线柱上，确保连接牢固并紧固螺母。根据原理图的要求，正确地连接相位线、零线和接地线。在接线过程中，要注意使用符合防爆标准的防爆电缆，并正确地绝缘和保护电缆。
4. 连接负载线
将负载线连接到配电箱的负载输出接线柱上，同样要根据原理图的要求正确地连接相位线、零线和接地线。在连接负载线之前，应确保负载已经正确地安装并符合相关的防爆标准。
5. 连接保护继电器和断路器
根据原理图，将保护继电器和断路器连接到配电箱的相应位置。保护继电器用于监测电流和电压，并在异常情况下切断电源，起到保护电器设备的作用。断路器用于控制电流的开关和保护电器设备免受过载和短路的损害。
6. 检查和测试
在接线完成后，对配电箱进行全面的检查和测试。首先，检查所有接线是否牢固，并确保螺母紧固。然后，使用合适的测试仪器对电源输入和负载输出进行测试，确保电流、电压和频率等参数符合要求。如果发现任何问题，应及时进行修复和调整。
总结：
正确地根据防爆配电箱的原理图进行接线是确保其正常运行和安全使用的重要环节。在接线过程中，要仔细研究原理图，并依照要求连接电源线、负载线、保护继电器和断路器等元件。接线完成后，进行全面的检查和测试，确保配电箱的功能和性能符合要求。只有在正确地接线的基础上，防爆配电箱才能在爆炸危险环境中安全可靠地运行。
