防爆配电箱如何接线与安装?

发表时间:2020-12-04 09:12:49更新时间:2022-06-28 15:06:46 来源:www.hlfangbao.com 点击:0

电能作为各项领域的重要能源之一,他的发展和应用将会越来越普遍,防爆配电箱在供电系统中的控制作用更加有效,加强各项工序合理安排,及时掌握动态,加强施工工艺安装管理,不断完善防爆配电箱的供电性能,而其安装与接线是最为重要的两点。

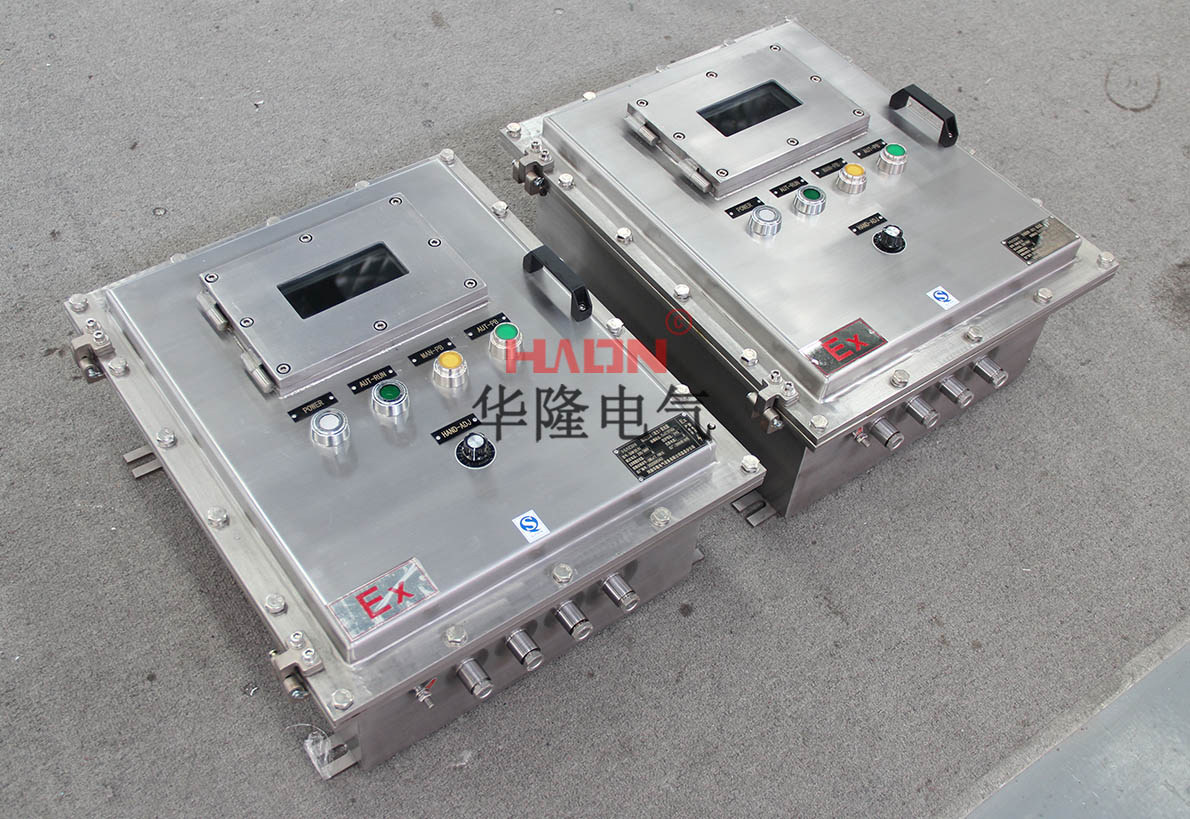

防爆配电箱

防爆配电箱接线

防爆配电箱进行接线时,需要按照美观大方的原则进行,先将每个配电回路的三根导线头,用标签注明其名称,用途,接着把导线理顺,拉直,不得呈现弯弯曲曲的现象,然后进行分组,分层次走线,将零线,火线,底线分别集中,按照横平竖直的原则走线到零线排,分开关,地线排,量好到接线位置的长度,剪断导线,剥去接线位置的绝缘皮,最后把导线导体部分插入接线位置,压紧,不要压到绝缘皮,注意一个压线孔只能压一根线,不得一孔压多线,以下为两种防爆配电箱的接线方式。

常用主接线方式:变压器组,线路接线法。当变电所只存在单独供电线路和唯一变压器时,可用这种接线法处理,单母线接线法,常用于电能聚集和输配,其具体又可以分为分段和不分段两种接线方式,桥式接线,指在两路供电进线之间跨接一个断路器。

总降压变电进线与独立变电所住接线方式:单电源进线的总降压变电所主接线,双回路电源进线总降压变电所主接线。单电源进线独立变电所主接线,双电源进线独立变电所主接线。

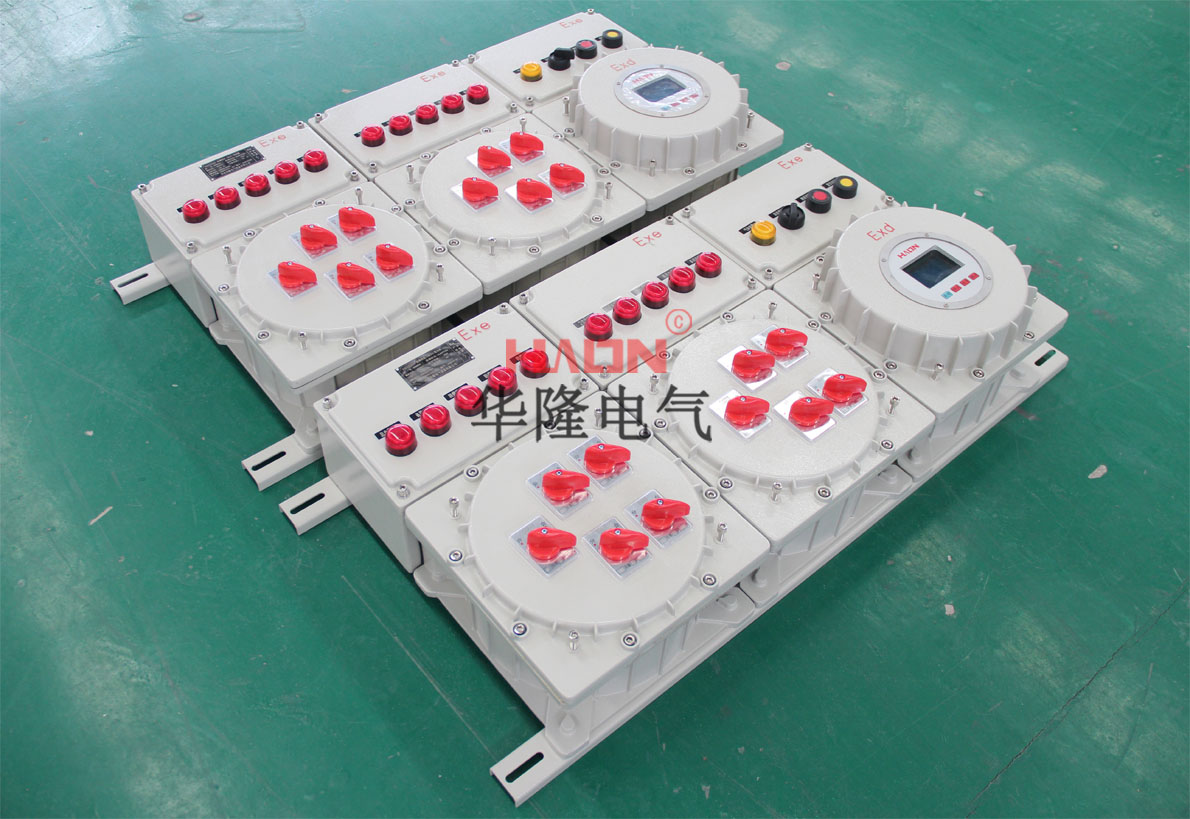

防爆配电箱

防爆配电箱安装

安装防爆配电箱最关键的就是箱壳与导线保护管开孔的配合及连接,故应准备好各种导管管径的开孔器,安装时应具备水平尺,靠尺,卷尺,以便控制箱体的安装标高,坐标以及箱体的水平度,然后选择正确安装位置,在施工过程中由管理人员确定防爆配电箱的安装位置,根据图纸进行立体构思货到实际现场观测。

将实际现场与设计要求相结合,规范确定安装高度,根据规范防爆配电箱距离地面高度为1.5m。然后是防爆配电箱箱芯的安装,清理其中的杂物,清扫干净之后采用湿布擦洗,根据已安装好的箱体,按照箱内元件与对应高度,重新调整箱体内元器件的水平度和垂直度。

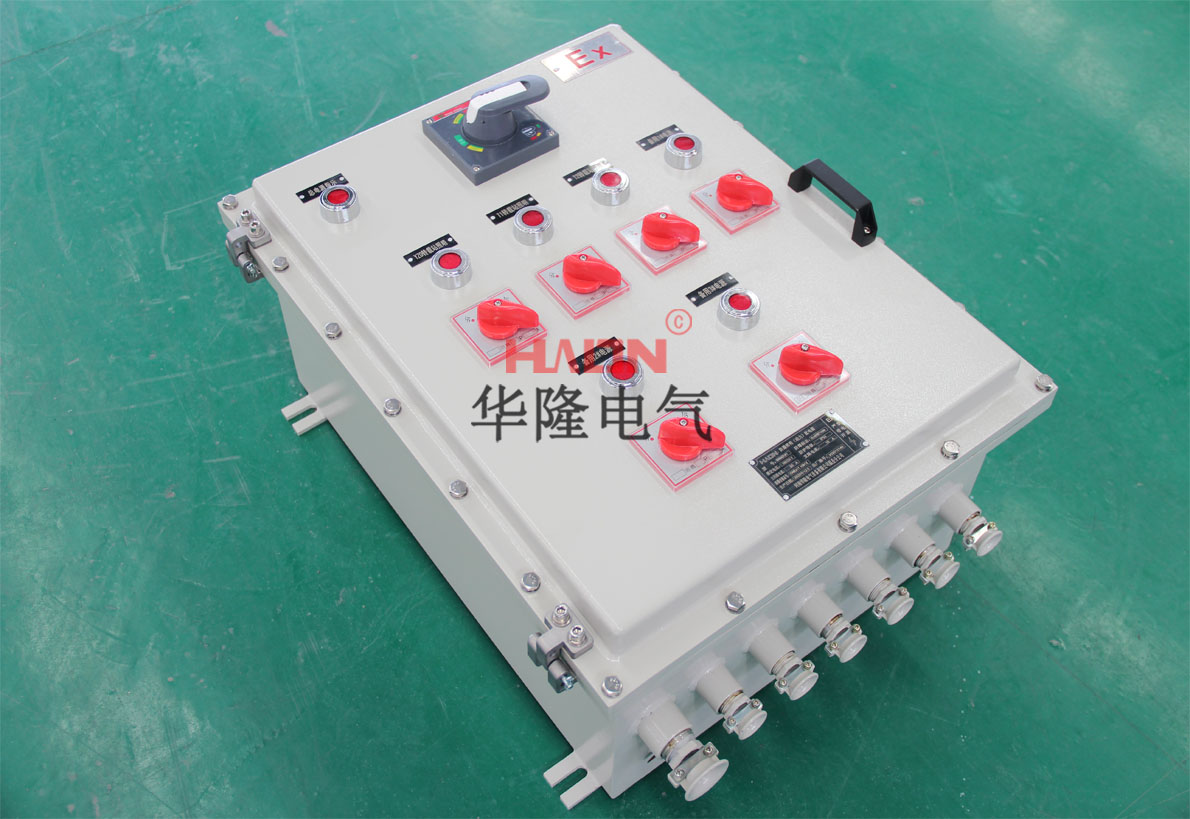

防爆配电箱
