防爆机柜空调

发表时间:2020-07-06 10:07:59更新时间:2023-11-09 13:11:24 来源:www.hlfangbao.com 点击:0

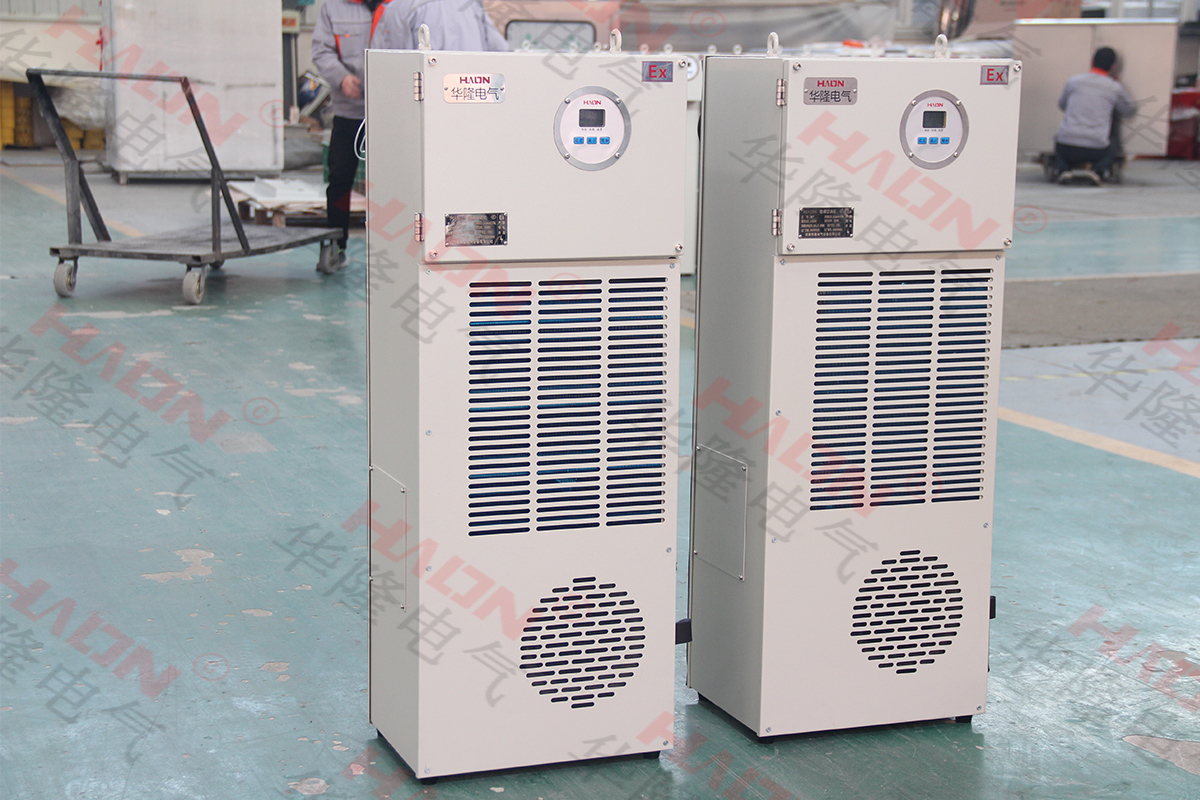

防爆机柜空调

1.1产品描述

BJK-35一体式防爆机柜空调主要是针对石油、化工、天然气等含有爆炸性气体环境中,针对安装有发热量大、温度敏感的电气元件(如大功率变频器)的防爆配电柜(控制柜)中,解决柜内降温以满足电器元件的正常使用。

1.2工作原理

机柜空调通过内外两个完全独立、隔绝的空气循环把机柜内部的空气冷却,同时把柜内的热量通过热交换驱散出柜外,从而保护柜内的电气元件在可控的温度范围运行,同时机柜空调具有除湿功能,保证机柜内部有理想的温度和湿度。

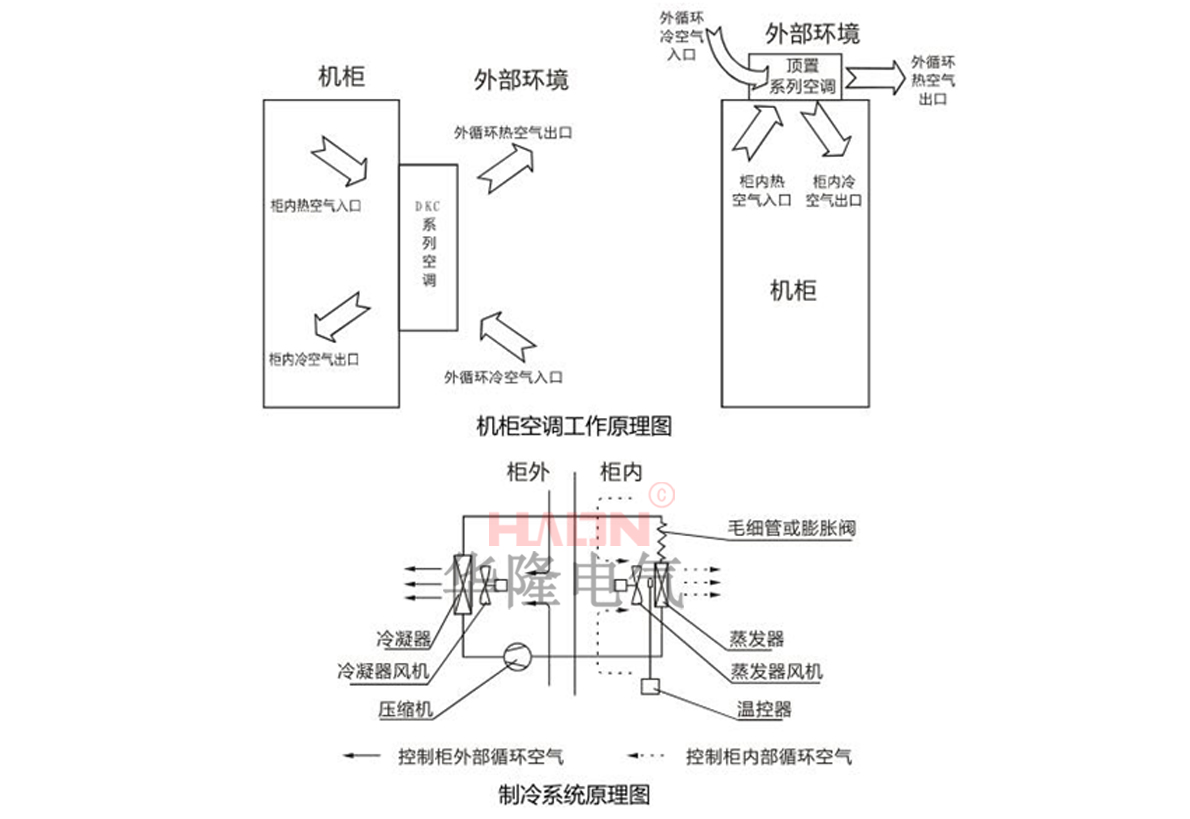

防爆机柜空调工作原理图

防爆机柜空调工作原理

防爆空调型号命名

防爆机柜空调命名

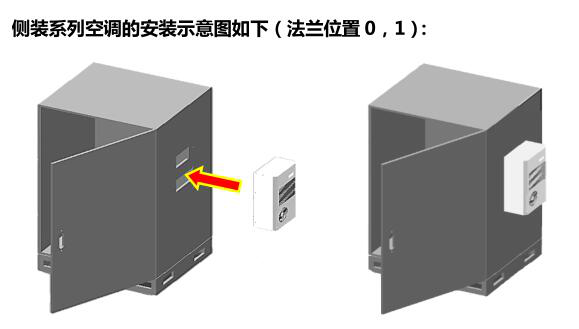

防爆机柜空调安装示意图

防爆空调安装示意图

防爆空调机柜安装步奏

1.5.1清点附件并准备安装工具

1.5.2在安装面上画出柜门开孔示意图,将阴影部分切割掉。

1.5.3用减震密封胶条按照设计密封面对空调器和机柜安装面进行密封。

1.5.4用安装螺钉将空调器可靠固定在机柜安装面上。

1.5.5用防水结构胶填充空调器与机柜安装面之间的缝隙。

1.5.6产品安装时,机柜内侧出风口与前方物体距离至少保留100mm适当距离,机柜外侧出风口与前方物体距离至少保留500mm适当距离。

1.5.7安装水管,请将水管折成双U形并固定,再将出水口外引。

安装完成后的确认检查

1.5.8请勿在高油污、高腐蚀性及环境温度超过55℃、湿度超过95%的环境下使用该产品。

1.5.9确保产品安装后倾斜度不大于3°。

1.5.10产品安装结束后,确保产品直立30分钟后再加电运行。

防爆空调机柜使用注意事项

1.6.1所有线路的连接必须符合国家标准的规定,电源的电压、频率和容量必须

符合本产品的使用规定。

1.6.2必须由经过训练的专业人员进行安装。

1.6.3机柜空调器的安装及电气接线必须由专业人员严格参照本手册的相关规 定操作。

1.6.4必须连接好地线并确保接地可靠,地线不可接到煤气管、自来水管、避雷 针、电话线上,如果接地不良,会发生触电危险。

1.6.5禁止在电源线中途引线或延长电源线,禁止重压、加热、拉扯电源线。

防爆机柜空调操作说明

2e64dc0ef759544c583964934a0ec6a

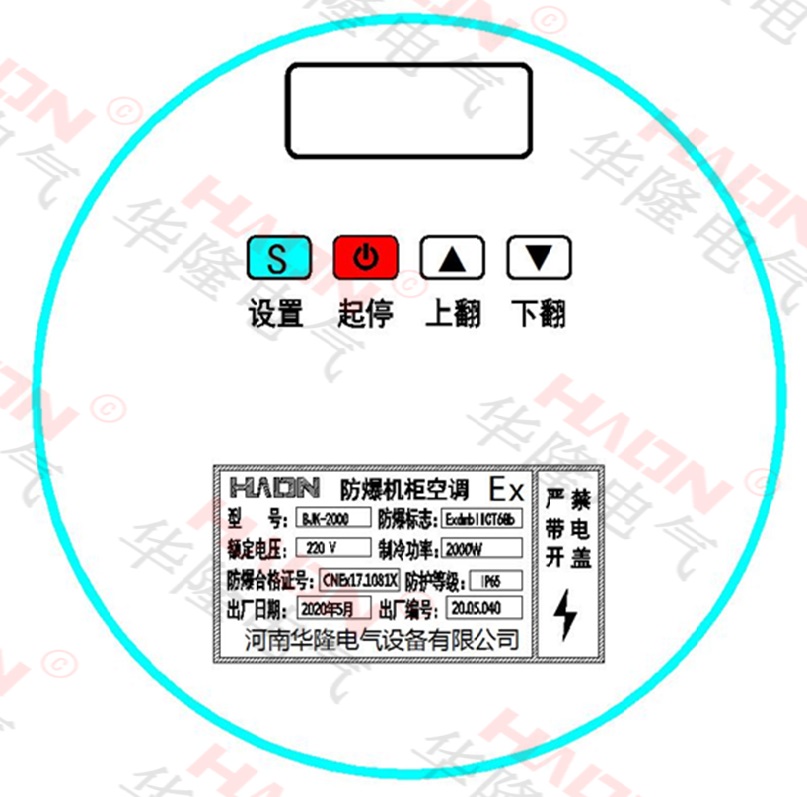

防爆机柜空调显示屏指示灯状态说明:

防爆机柜空调显示屏指示灯状态说明

防爆机柜空调内部参数说明和设置 :

显示面板按键:设置键S,启停键,上翻键,下翻键

2.2温度点设置方法:

显示面板按键:设置键SET,些按 键可以增加或减少温度设定值,启停键RST,此控制器上电后处于待机状态,按一下RST键显示ON两秒后,开始工作。工作过程中,按一下RST键显示OFF两秒后,停止输出,处于待机状态。

2.3菜单参数设置方法:

按设置键SET超过3秒,进入菜单显示,当展幕出现F01代码时,按一下设置键SET,此时显示的为目前工作状态设定值,按 键可改变设定值,设置完该参数,按SET键返回F01,按 可上下切换F01-F11各菜单项,以上述方法进行设置。整个设置完毕,按SET键2秒保存退出或无按键操作状态下15秒,返回正常运行状态。

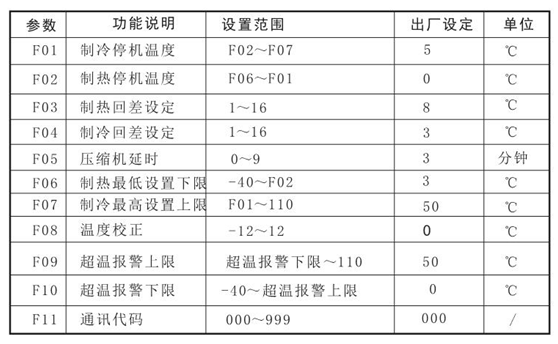

2.4防爆机柜空调内部参数说明及设置:

1-200526104012642

2.5温度校正:

当测量温度与标准温度有偏差时,使用此功能,可以将机器测量值与标准温度调整一致。校正后的温度=校正前的温度+校正值 。

2.6恒温控制与超温报警功能:

当温度测量值≥制冷停机温度+制冷回差时,制冷继电器吸合,压缩机启动;

当温度测量值<温度设置点时,制冷继电器断开,压缩机关闭。

当温度测量值≤制热停机温度-制热回差时,制热继电器吸合,制热输出;

当温度测量值>制热停机温度时,热热继电器断开,制热停止输出。

报警模式下:当温度测量值≥超温报警上限时,报警继电器吸合,报警启动;

当温度测量值≤超温报警下限时,报警继电器吸合,报警启动。

2.7压缩机延时启动时间:

制冷模式下:第一次通电,若当前温度大于温度设定值+制冷回差时,压缩机不会立即启动制冷,需要运行设定的延时时间后才能启动。

制热模式下:第一次通电,若当前温度小于温度设定值-制热回差时,加热设备立即启动制热。

压缩机相邻两次启动之间的停机时间间隔大于压缩机延时启动时间设定值时,压缩机立即启动;

压缩机相邻两次启动之前的停机时间间隔小于压缩机延时启动时间设定值时,压缩机启动需运行完所设置的压缩机延时启动时间设定值后,机器才能启动。延时时间从停机瞬间开始计算。

2.8最高、最低温设置上限:

F07和F06的设置上下限值,限定了温控器温度设置点的设定范围。

例如:F07设置为+15,F06设置为-10,制冷停机温度只能15数值以下设置,制热停机温度只能在-10以上设置,如需要拓宽范围要先调整F07和F06的设定值 。

2.9故障代码:

传感器故障报警:通电状态下,传感器断路时,LED闪烁显示“---”

,短路时显示“HH”

,传感器故障状态下,压缩机按停止15分钟,运行15分钟的方式循环工作。

2.10超量程报警:

当传感器温度大于110℃时,显示HHH;当传感器温度小于-40℃时,显示LLL。

防爆机柜空调接线原理图:

2000W原理图

2000W原理图

3000W原理图

3000W原理图

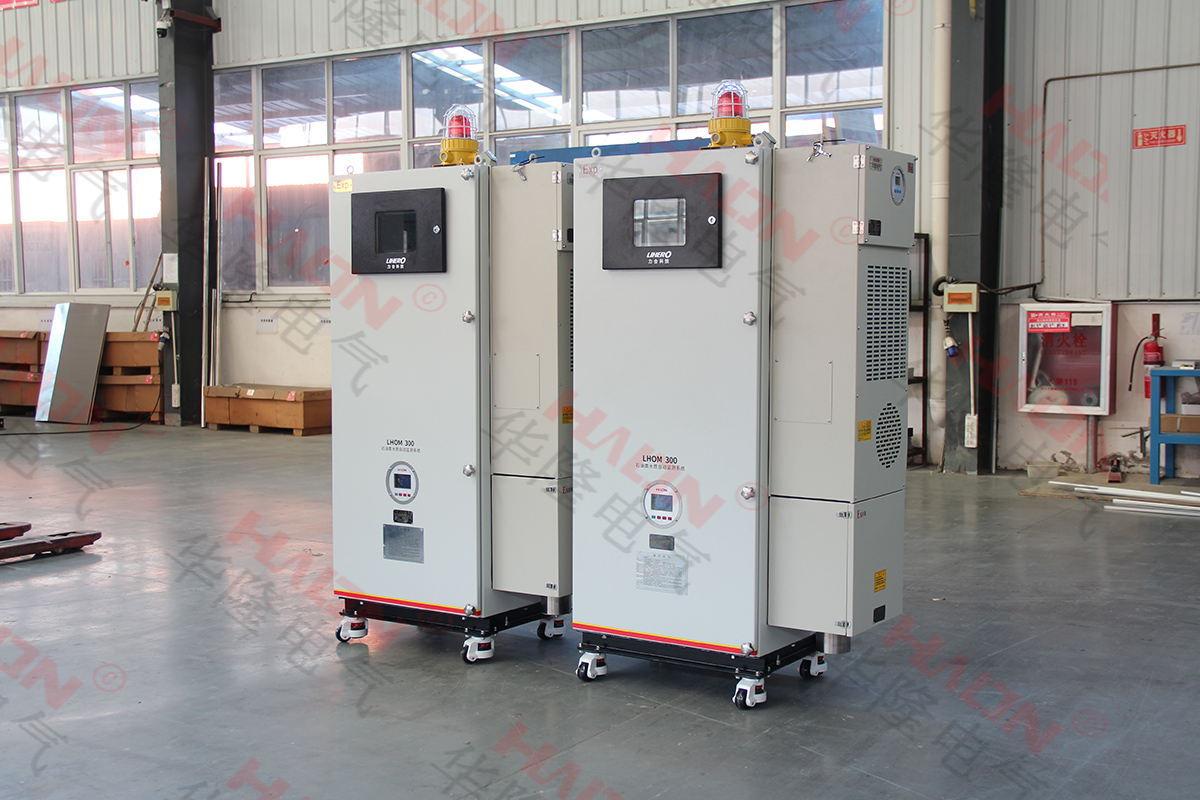

防爆机柜空调实例图

安装了防爆机柜空调的防爆正压柜
