防爆云平台

发表时间:2021-05-18 14:05:15更新时间:2022-08-09 09:08:03 来源:www.hlfangbao.com 点击:0

防爆云平台广泛应用于石油、化工、矿业、钢铁、航天、航海交通、军事工业等场所;对生产过程中仪器仪表生产线等设音及生产现场进行实时监控,它能及时发现各种事故隐患,为企业的安全生产提供服务和依据,防爆云平台系统是现代化生产中的先进设音之一。

工业防爆云平台具有高安全性、稳定性、可扩展性,系统由前端部分、中间传输部分、终端部分组成;前端部分包括防爆摄像头、防爆电动云台、防爆解码器、防爆接线箱、防爆视频服务器等,中间传输部分包括传输电缆、光缆、光端机等,终端部分包括防爆显示器、硬盘录像机、防琴台式防爆正压柜等。防爆云平台是工业防爆监视控制系统中的基础设音,能带动防爆摄像头做水平、垂直方向的间歇性运动或水平方向的匀速扫描,达到增加摄像机空间可视范围的目的。

在之前业内防爆云平台使使用的行程开关现在多为机械式的微动开关,继电器为机械式稳态继电器,在使用过程中容易损坏,针对这种情况,我公司新开发的防爆云平台采用了高可靠性的光电开关限位,并开发了数字控制电路,使用光电开关限位工作。定位件和转动轴一起转动,将小电路板固定在与壳体相对静止的元件上,防爆云平台旋转过程中光电开关一直处于工作状态(带电),当定位件上的定位孔转到光电开关下方时,光电开关发出一信号,切断电动机电压,而当防爆云平台工作于自动(扫描)状态时,并且在旋转过程中定位孔转到光电开关下时,就会通过广电开关发出信号使电动机反转,从而改变云台的旋转方向。此种限位方式与采用机械式微动开关限位的方式相比,具有使用寿命长,可靠性高的优点。

防爆云平台

防爆云平台特点

1.电子控制问题,主要是防爆平台运动控制和各种电路保护;

2.机械设计,包括传动部分(齿轮副)的设计、云台旋转的限位设计等;

3.防爆设计,采用IIC级防爆等级设计。

4.机械设计:齿轮副的设计防爆云平台带动摄像仪做间歇性运动和水平方向上的匀速扫描,运行平稳,齿轮副工作的大理论力矩的确定水平方向匀速扫描受力影响,垂直方向匀速运动时受力不受影响。

5.在防爆云平台的下面有一个行程开关(由两个微动开关组成),在防爆云平台台面的旋转形成中有两个定位卡销,它可在5~355°的范围内进行调整(两个定位卡销之间有一定角度),用于调整云台的旋转限制点。左右定位卡销之间的夹角即为云台的实际旋转角度。

防爆云平台运动原理

防爆云平台做为隔爆型产品,很难在隔爆型壳体壁上安装符合防爆要求的摆动拔杆。所以我们将拔杆及定位卡销置于隔爆腔内部,利用转轴与云台机身的相对运动实现定位转换。齿轮和转动轴一起转动,将行程开关固定板固定在与壳体相对静止的元件上,定位的螺钉固定在齿轮上,云台旋转过程中其定位螺钉触及行程开关,切断电动机电压,而当防爆云平台工作于自动(扫描)状态时,并且在旋转过程中定位螺钉触及到行程开关时,就会发出信号使电动机反转,从而改变云台的旋转方向。

防爆云平台电压有AC220V和AC24V两种,功率更具负载不同大约在24~50W,通常情况下做成隔爆型产品,下面以我公司防爆电动云台的防爆设计说明。

在设计防爆云平台的隔爆壳体之前,设计人员首先根据第1部分确定的齿轮副及电机、电子控制部分的电路板等,将内部电机及传动零件、电路板等进行合理布置。布置时注意线路板距离外壳壳壁的间距不小于在将内部合理布置以后,设计人员就可以确定外壳形状和内部尺寸了,外壳形状和内部尺寸确定的原则是:外壳形状尽可能简单,如果IIB级推荐采用长方体,且长竞比尽可能不小于1.5;如果IIC级推荐采用圆筒体。我公司的防爆电动云台为IIC级,采用的是圆筒体设计

防爆云平台壳体厚度的确定,设计人员会按照以下公式进行一些简单的理论计算,作为设计隔爆外壳的理论依据,对于圆筒体隔爆外壳壁厚理论计算公式如下:料的许用应力,MPa.在理论计算壁厚时,材料的许用应力还需要考虑制造工艺对其的影响。如果外壳采用铸造成型时,其许用应力如果在厚度达到7mm75,具体可以查询使用说明书了解相关数据。

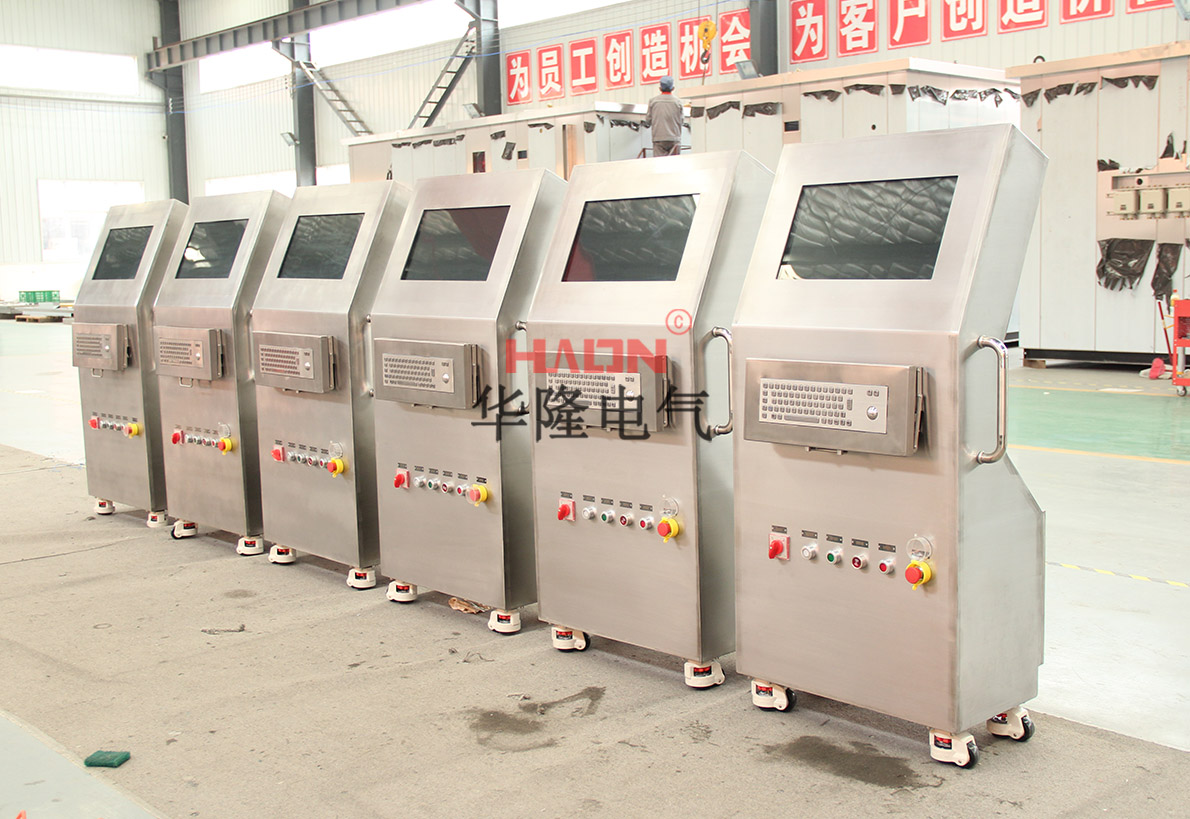

防爆显示器
