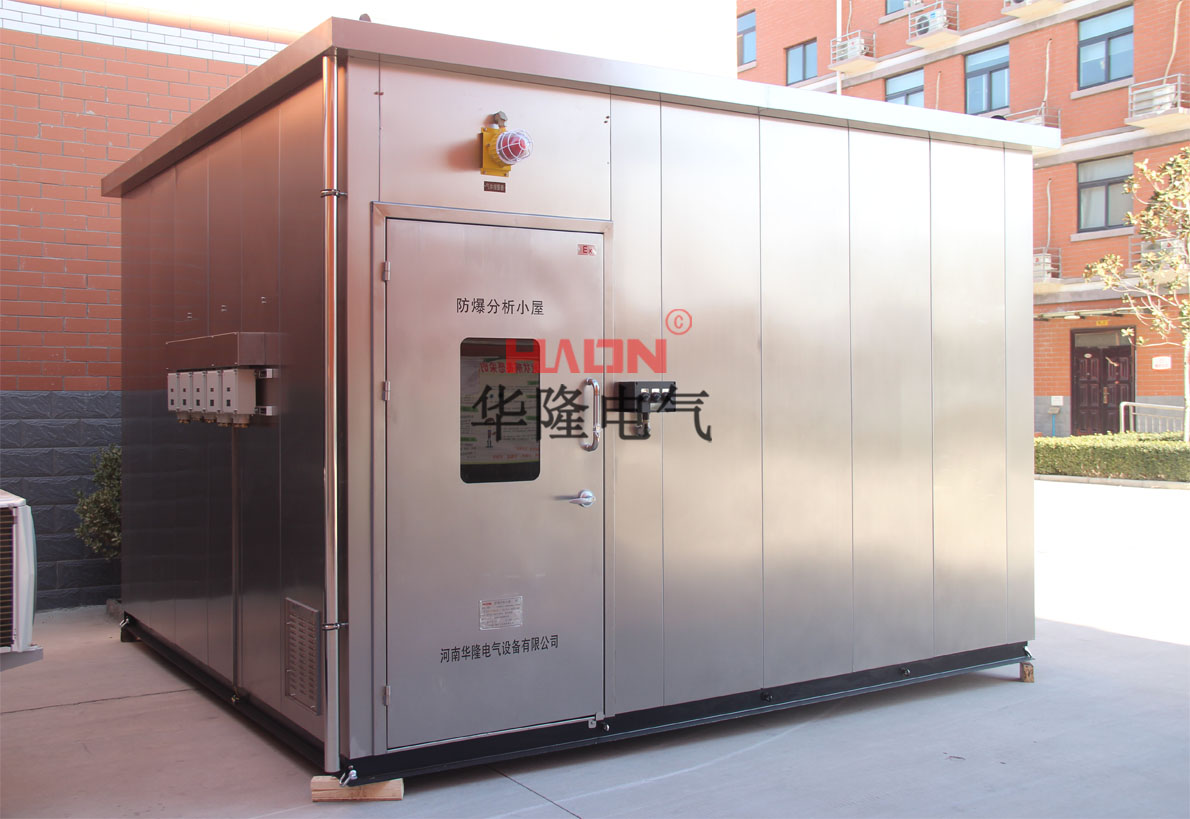

plc分析小屋


在线分析小屋是化学工厂及其它工艺现场的露天设备,安放于工业现场,房内安装有化工工艺所需的防爆成分分析器表及防爆控制仪表,并配备有供电、接线、通风、照明电路及分析器表所需载气、标准气、控制屏等基本设施。分析房不仅为现场分析器表提供了恒温、等电位屏蔽的安全工作场所,更重要的是它将分析器表、样品预处理及样品回收系统集成于一体,为分析器表的现场安装、投运及维护提供了很大的方便。

在线分析小屋适用于对生产流程中的物料成分和含量进行连续自动的现场测量、分析和控制,能满足在线分析器表成套系统所要求的特殊环境条件,如温度、湿度、防尘防爆等,可广泛用于石油、炼化、冶金、轻工、医药、生化等行业具有可燃性气体的危险场所。

在线分析小屋它是一种安装分析仪的封闭型构筑物,分析仪的操作维护在小屋内进行。分析小屋集在线分析仪表及样品处理系统于一体,并配备有供配电、空调系统、照明及分析仪表所需载气、标准气、仪表空气等基本设施。其特点有以下几个方面:

  1、全封闭系统,整体防爆功能,防尘、防水、防静电、防火花功能为现场分析创造安全环境;

  2、可实现对电路中的参数、压力、温度等各种物理量进行计量和监测,通过内装各种防爆电表或各种二次仪表来实现;

  3、可实现两路或多路电源进线进行电路的自动或手动切换。

  4、采用PLC集成控制技术,高质量的信号输出(DCS),使系统稳定可靠运行

  5、具有恒温、恒湿,防振动,隔离环境污染功能;

  6、整体接地,接地电阻<4Ω;

  7、具有抗环境腐蚀、抗现场干扰能力。

1、 防爆分析小屋一般要求

卖方对所供分析小屋及系统(含取样探头、样品传输管线、样品预处理、辅助气体等设备)负有全部责任,包括外购产品。所提供分析仪表系统的部件为安全可靠、成熟稳定的产品;管阀件为原装进口产品,且必须有原产地生产证明。

本次投标不接受任何国内贴牌或是代工管阀件。

分析仪表选用进口知名品牌、并且必须满足设计院时间表要求(和小屋分项报价)

2、 防爆分析小屋工作范围

· 分析仪小屋的设计

· 根据本规格书和相关附件,分析系统供应商和最终用户工程内容的合作

· 所有分析仪表详细的安装图及系统图

· 分析仪表的开箱验收工作;

· 参加开工会并提供开工会所需的有关文件资料;l

· 根据业主要求参加工程协调会;

· 现场安装指导及检查;

· 整套系统的 FAT 和 SAT;

· 整套系统的现场联调及开车投运;

· 用户操作和维护培训;

· 质保期内的维修服务。

3、 供货范围

2. 1 供货清单

供货清单中只列出了主要的硬件及附件设备,为了确保系统的完整性,供货清单中没有列出的硬件和附件设备,为确保系统完整性卖方有责任在投标文件中主动列入清单,否则,合同签订后卖方将免费提供所缺硬件和附件设备。

4、分析小屋要求

同一分析小屋里的分析仪应遵循下列之一的选项:

·特殊设计的步入式分析仪的房子-FAH

·单一独立式,单门,面板密封盘式。

·在线本地安装分析仪

4. 1 现场分析小屋-FAH

▲小屋尺寸:L长×W宽×H高:3m*2.5m*2.7m

小屋空调:1.5P

如没有特殊的详细说明,安装在分析小屋内的电器设备要符合Zone 1,IIC,T4。

每个密封步入式分析小屋应包含分析仪,采样预处理系统,安全系统,电器设备,管线,等设备的安装、连接和所有的功能操作。

卖方应根据详细说明中的分析仪、辅助设备的尺寸来设计分析房的尺寸。并应预留20%的墙面和地面空间。

分析房内预先组合好的设备、每个独立的系统应打包完成,并在装运前完成全面测试。

分析小屋应硬性建造304不锈钢全面密闭,假天花板和地板是不允许的屋顶最少4%的峰(A型框架)。屋顶应设计成避免维修、安装设备时损坏墙和屋顶建成具有隔热功能,为了防火,所有的材料应选用耐火材料,分析小屋安装在混凝土基础上。

卖方应提供分析小屋的重量、机械强度应满足起吊、拖动、运输及支撑墙面安装设备的要求,结构负载力为500Kg/m2,屋顶最小承受力为250 Kg/m2。内外墙及屋顶由∏型钢板拼装铆接而成,小屋外墙采用1.2mm内墙采用1.0mm厚度的304不锈钢材料。

4.1.1 墙体

卖方应遵照本要求中的静电、腐蚀、火、和耐风化来选择适合的材料。当用墙体做支撑安装设备时要提供适当的加固。墙体的渗漏应最小化。墙体要符合承受的分析仪表的重量标准。

墙体保温厚度不低于70mm,屋顶保温厚度不低于100mm。

保温材料选用助燃型聚氨酯发泡材料。

4.1.2 地面

卖方负责设计地面无孔、防滑、所有材料防渗漏。并负责设计坡度和排水。

地面材料选用6mm带花纹铝合金材料。

4.1.3 屋顶

屋顶最小坡度4%。

4.1.4 雨棚

在分析小屋的四周设计成长边,800mm宽的雨棚。雨棚应可拆开便于运输。

4.1.5 门

每个步入式分析房需提供两个可上锁的镀锌钢门(主门和紧急情况门)尺寸:900×2100mm带窗户、便于安全检查、内部门闩。快开门闩优先于外部锁。门向外开,自关式。每个门上安装门关位置报警开关,报警提示。避免液体从分析房外面进入。

4.1.6 视窗

门上的视窗要固定并气密。窗尺寸500mm×500mm×6mm厚。

4.4.1.7防爆灯

内部灯应提供荧光的在工作面750mm高度最小每平米325流明。外部灯应安装在门上、采样预处理区域、气瓶架、配电箱上。

4.4.1.8 防爆插座

每个分析小屋1个,E×-d认证,电源盒结构钢需提供单独的接地系统。所有的插座要有漏电保护断路器。

4.4.1.9 电源

分析小屋应具有220V交流电源、50HZ、三相、接地配电系统,包括带输入开关、可锁的、无限制的防爆分配盘和出线装置。

分析小屋内需提供下列三相配电:风扇、灯、插座和空气调节系统

分析小屋应为分析仪提供UPS220VAC,50HZ电源和它的PLC。

供应商应建议和评估外部负荷,对每个供应分开报价。

4.4.1.10安全设备

卖方应为灭火设备提供空间,并提供设备。

4.4.1.11 接线盒电缆

·每个导体或电缆都应有可识别的号码。

·导体应链接到端子排上并使用叉型接线端子。

·电缆应从接线箱底部进入。上部禁止穿透。

·外部接线箱应提供为外部电缆进入的内部接线接口 。

·所有渗透分析房的墙都应做防水壁。

·室外接线盒和设备密闭盒应有排水装置。

·所有的接线盒都应是不锈钢材质。

·所有电缆线都要接到端子上,包括备用的,接线箱应预留20%的端子。

· 220VAC UPS电源、4-20Ma DC 、数字信号、气体检测、火灾报警、通讯 应接到单独的接线箱中。

·相关接线应消除应力。

·所有的交流电源要提供单独的断路开关。

·每一个分析仪和空调设备都应有一个可上锁的临近的维修开关。

4.1.12 分析仪机柜

分析仪都集成才分析柜内,分析柜要直接放到分析小屋内。

4.1.13管线

分析小屋内所有关键及阀门均采用Swagelock 316管阀件

配管和接头遵循下列规定:

·所有的配管应是无缝的、光亮退火的316不锈钢(ASTM A269)和硅钢管,氧表管线要做脱脂处理及电伴热管线最少壁厚如下:

·1/16吋 OD × 0.010 吋壁厚

·1/8 吋 OD × 0.028 吋壁厚

·1/4 吋 OD × 0.035 吋壁厚

·3/8 吋 OD × 0.035 吋壁厚

.1/2 吋 OD × 0.035吋壁厚

·样品快速回路预制管束应采用无拼接

·所有安装后的管线应有管帽,避免外来材料进入管线内。

·管线切断应不变形,应使用标准的割管刀。

·管切断末端应有60°的锥孔钻头修理适合内部管径。表面光滑无毛刺和尖角。

·管线应使用标准的弯管器。

·管线切割和弯曲成型后应清洁、干燥的。

·所有管接头应是双卡套接头。

·1/4寸或以下的螺纹连接管线要有特氟龙带包裹,比较大尺寸管线应用厌氧螺纹密封剂提前包裹。

·穿墙管和终端应有外部管护套。

·所有护套应有防转动锁扣。

·管线应有不锈钢关卡卡住。

·所有的分析采样管应走槽盒。

·导管和管线应过头,最少离地高度2.1米。

·管线布置应便于连接和拆除。

·进入设备的管线不能堵塞。

·测气相管线布置应无低点凹陷,轻微的坡度一直到采样系统,便于水分排放。

·液体测量管线布置不应有高点凹陷。

4.1.14管线

分析小屋配有如下安全检测设备:品牌型号德尔格

可燃气体检测器

氧气检测器

毒气检测器

室内风道口可燃气体检测器

声光报警设施(室内外各一个)

防爆分析小屋内设防爆空调、防爆照明、电采暖设施、防爆排风扇、灭火器、电伴热设施等。分析小屋设防爆配电盘、防爆接线箱、仪表空气分配器、门口设置声光报警器、联动风机,均由cems系统供货商成套提供,并完成布置、安装及接线与配管。

5.标准规范:

SH/T 3174-2013石油化工在线分析仪系统设计规范

GB 50058 2014爆炸和火灾危险环境电力装置设计规范

GB50160-2008石油化工企业设计防火规范

GB50493-2009石油化工可燃气体和有毒气体检测报警设计规范

HG/T20516-2014 自动分析器室设计规范

HG/T 20512-2014仪表配管配线设计规范

HG/T 20513-2014仪表系统接地设计规范

HG/T 20507-2014自动化仪表选型设计规范

DB31/933-2015 大气污染物综合排放标准

HJ/T75-2007 固定污染源烟气排放连续监测技术规范(试行)

HJ/T76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法(试行)

HJ/T212-2005 污染源在线自动监控(监测)系统数据传输标准

HJ/T38 固定污染源排气中非甲烷总烃的测定 气相色谱法

HJ/T42-1999 固定污染源排气中氮氧化物的测定 紫外分光光度法

HJ/T 47-1999 烟气采样器技术条件

HJ/T 48-1999 烟尘采样器技术条件

HJ/T 352-2007 环境污染源自动监控信息传输、交换技术规范(试行)

HJ 477-2009 污染源在线自动监控(监测)数据采集传输仪技术

HJ/T212-2005 污染源在线自动监控(监测)系统数据传输标准

GB 3836.1-2010 爆炸性环境 第1部分:设备 通用要求

GB 3836.2-2010 爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备

GB 3836.3-2010 爆炸性环境 第3部分:由增安型“e” 保护的设备

GB 3836.4-2010 爆炸性环境 第4部分:由本质安全型“i” 保护的设备

GB 3836.5-2004 爆炸性气体环境用电气设备 第5部分:正压外壳型“p”

GB/T16157-1996 固定污染源排气中颗粒物测定与气态污染物采样方法

GB/T 12519-2000 分析仪器通用技术条件

GB 11606-2007 分析仪环境试验方法

GB/T13966-2013 分析仪器术语

GB/T15464-1995 仪器仪表包装通用技术条件

GB 29812-2013 工业过程控制 分析小屋的安全

GB/T 25844-2010 工业用现场分析小屋成套系统

JJG 968-2002 烟气分析仪

MSS-SP-25 标志系统标准

ASTM 材料标准

GB50093-2013自动化仪表工程施工及质量验收规范

以及业主提供的《工程设计统一规定(环保专业)》、《工程设计统一规定(仪表专业)》、《工程设计统一规定(管道专业)》。
