防爆分析小屋
您当前所在位置:首页 > 防爆分析小屋

ABB分析小屋技术文件

分析小屋是化学工厂及其它工艺现场的露天设备,安放于工业现场,分析小屋内安装有化工工艺所需的成分分析仪器及防爆控制箱,并配备有防爆配电箱、防爆接线箱、防爆空调、防爆灯及分析仪表所需载气、标准气、防爆触摸屏等基本设施。

ABB分析分析小屋不仅为现场分析仪表提供了恒温、等电位屏蔽的安全工作场所,更重要的是它将分析仪表、样品预处理及样品回收系统集成于一体,为分析仪表的现场安装、投运及维护提供了极大的方便。

分析小屋可分为两种:隔爆型分析小屋:安装于小屋上的所有带电设备均为独立的防爆部件,如配电设备、照明设备、通风设备、分析仪等部件均已经取得防爆认证,为独立的防爆产品;正压通风型分析小屋:屋内可装非防爆分析仪及各种仪表柜,只有在防爆正压系统运行屋内形成正压后,屋内非防爆部分才能通电运行。

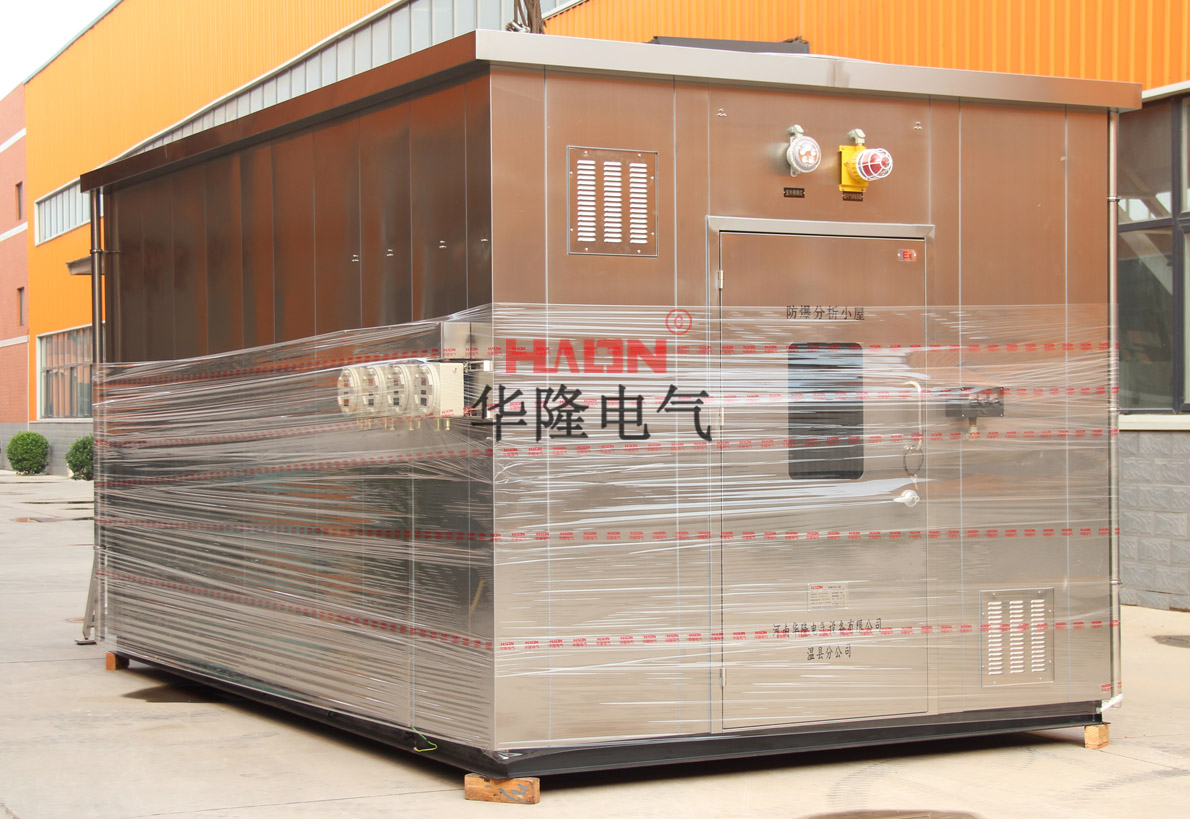

分析小屋

ABB分析小屋分析小屋的结构及参数

分析小屋结构及技术参数

1.为型钢焊接框架式结构;

2.外形尺寸:尺寸可根据客户要求定做;

3.内外墙及屋顶由N 型钢板拼装铆接而成;

4.外墙采用1.5mm 厚不锈钢板,结构负载能力为 250Kg/m⊃2;

5.内墙采用1.5mm 厚不锈钢板或表面喷漆碳钢板,结构负载能力为250Kg/m⊃2;

6.屋顶最小承受力为500 Kg/m⊃2;

7.内外墙及屋顶和房顶之间填充70-80mm 厚阻燃保温材料;

8.门为外开型非折叠结构,并设有钢化玻璃观察窗;

9.带阻尼限位闭门器和推杆式逃生锁;

10.地板:6mm 厚花纹钢板,上铺防静电阻火橡胶地板;

11.屋顶装有起重用吊耳;

12.小屋密闭、防雨、防尘、隔热,外壳防护等级为IP65;

13.小屋外面设有气瓶固定支架和气瓶护栏;

14.小屋外面设有雨棚;

15.小屋外有电器总接地端子及外壳接地端子;

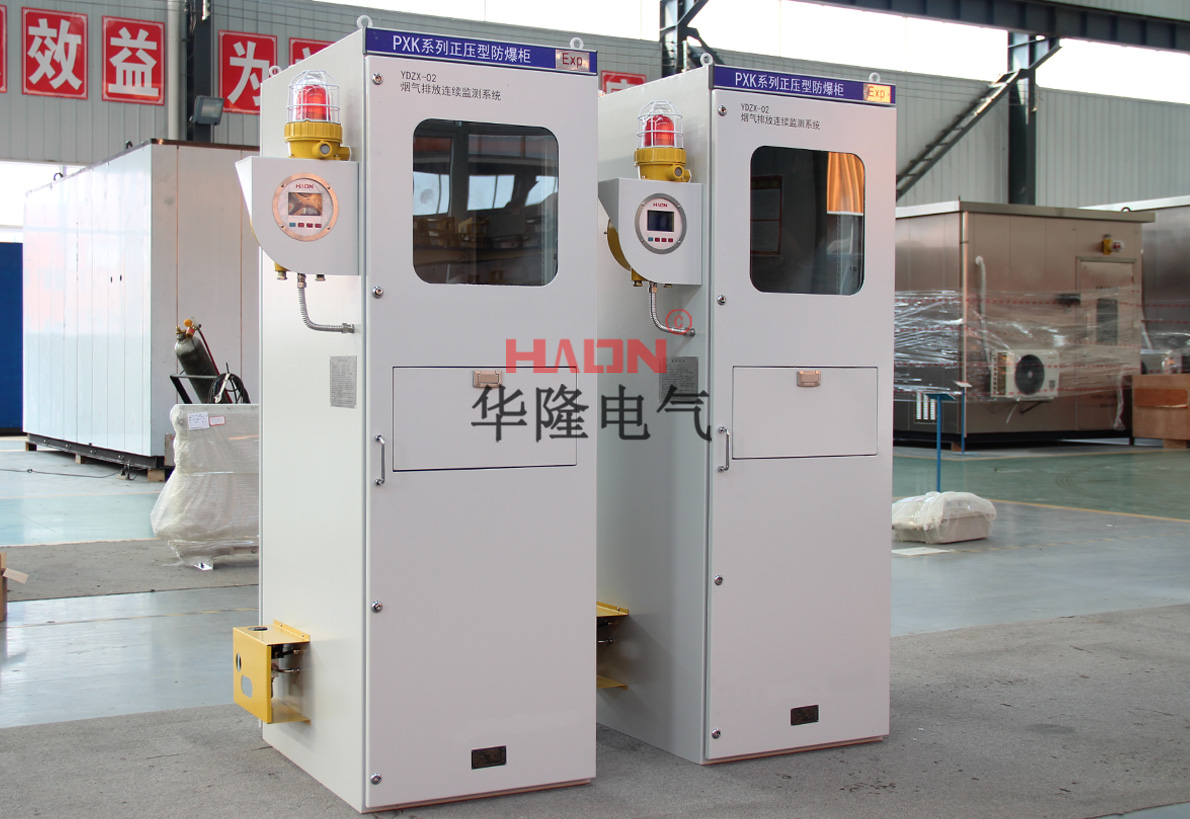

防爆正压柜

分析小屋技术特点

1.全封闭系统,为现场分析创造最安全环境;

2.整体防爆功能;

3.高质量的信号输出(DCS);

4.防尘、防水;

5.防静电、防火花功能;

6.恒温、恒湿功能;

7.防振动功能;

8.隔离环境污染功能;

9.抗环境腐蚀功能、抗现场干扰;

10.整体接地,接地电阻<4Ω;

11.采用PLC集成控制技术,使系统稳定可靠运行;

12.室内压力正常值:30~100pa;

分析小屋

分析小屋系统主要组成部分

1.防爆正压柜

2.防爆配电箱;

3.防爆控制箱;

4.防爆信号接线箱;

5.防爆插座;

6.可燃气体探测器;

7.有毒气体探测器;

8.防爆荧光灯;

9.防爆防腐照明开关;

10.防爆声光报警器;

11.防爆应急灯;

12.防爆换气扇;

13.防爆空调;

分析小屋
