vocs分析小屋

发表时间:2020-09-11 15:09:01更新时间:2022-07-20 10:07:03 来源:www.hlfangbao.com 点击:0

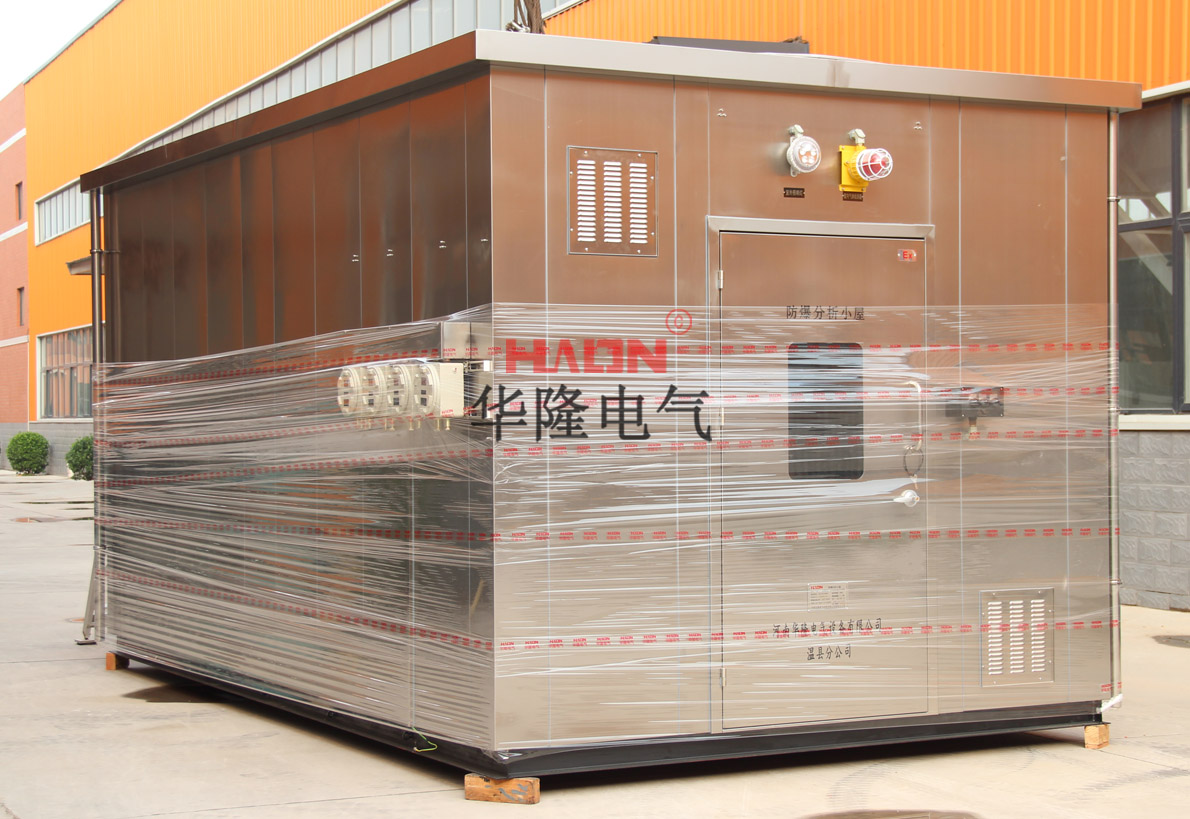

vocs分析小屋

vocs分析小屋是上世纪80年代初期诞生的产物,它的出现很大的减少了企业安全事故的发生。在没有挥发性有机物vocs分析小屋之前,国内涉及废气监测厂家的电气设备大多采用的是普通的配电控制设备,设备暴露在危险气体环境中,一旦出现电火花,很容易产生爆炸,给企业财产与人身安全造成不可估量的损失。因此,vocs分析小屋就诞生了,它不仅拥有防爆的功能,还有在线远程监测的功能,对vocs在线监测设备进行很好的保护,确保数据准确性,对环境保护起到了至关重要的作用

安装于vocs分析小屋内的所有带电设备均为独立的防爆部件,如防爆配电箱、防爆照明设备、防爆通风设备、分析仪等均需要取得防爆认证。挥发性有机物vocs分析小屋的结构有防爆小屋外壳、防爆配电箱控制系统、在线分析系统与监测系统。在线分析小屋的主体为框架式结构,龙骨为型钢焊接而成,分内外墙板,墙板材料可为不锈钢或者碳钢喷塑,钢板厚度可根据用户需求定制。

组成部分

1.分析室主体(双层结构,中间填由保温隔热防火材料);

2.室内危险气体浓度检测系统;

3.声光报警联锁系统;

4.仪表电源系统;

5.共用电源系统;

屋适用范围

1.室内环境温度:5℃-45℃;

2.环境湿度不大于95%;

3.海拔高度:不超过2000M;

4.分析室内温度根据内装分析仪表器的要求,采取暖气或空调措施;

5.分析室引风管入口处应处于非危险区;

使用条件

1.环境温度:-20℃--40℃;

2.电源:AC220﹢﹣10% 50Hz;

3.大气压力:50KPa--106KPa;

4.海拔高度:<2000M 5)无强烈震动。

由于vocs分析小屋安装在工业现场,不同的环境需要不同的环境保护条件,才能确保仪器的正常使用。所有电气设备都布置在防爆小屋之内,起到了防爆与保护作用,vocs分析小屋可以制定为正压型防爆分析小屋与隔爆型防爆分析小屋,用户可以根据现场实际情况来定制购买。

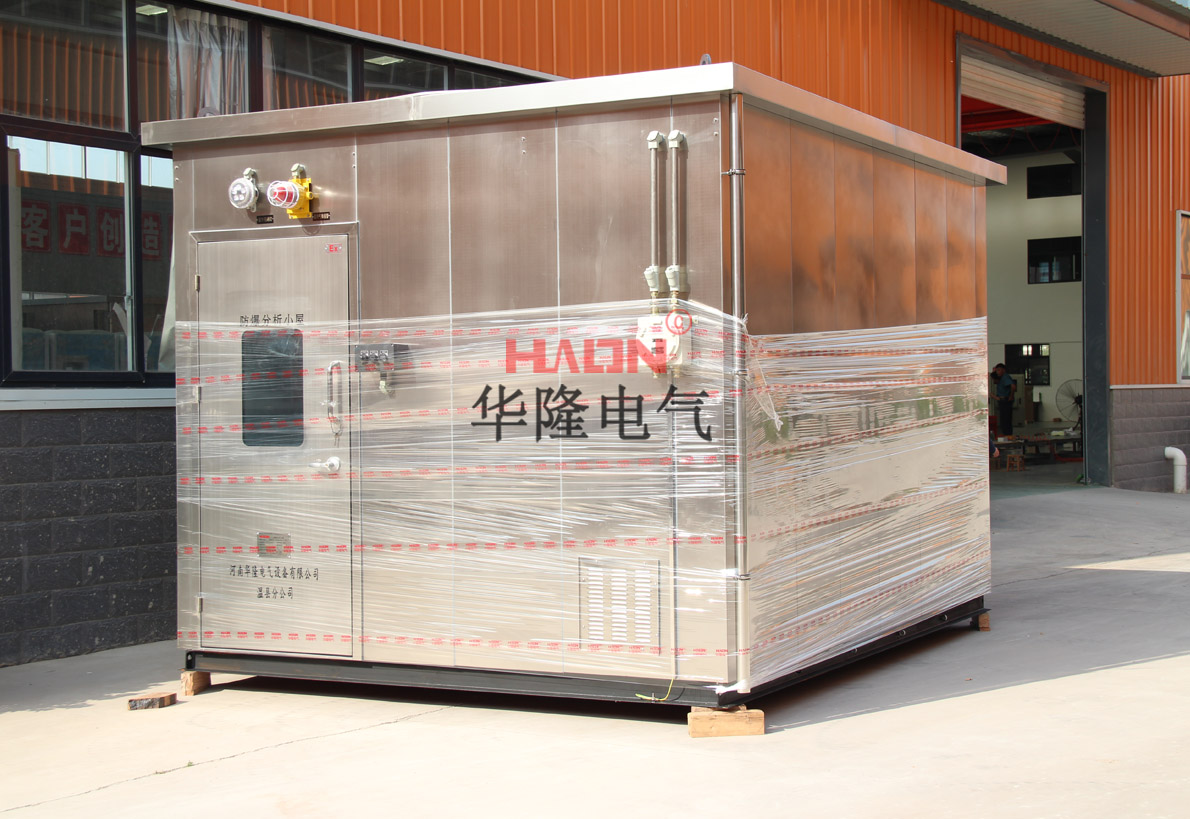

vocs分析小屋

电力配置

公用电源接入公用电源防爆接线箱,电压220V,5AC。每个信号接线箱均预留20%接线端子。接线箱下方均配戴相应等级的电缆密封接头。

小屋内汇线槽敷设电缆,小屋外采用汇线槽敷设电缆并带不锈钢盖板。信号电缆采用阻燃型聚氯乙烯绝缘多股铜芯分屏双绞总屏蔽仪表电缆,线径面积:1.5mm2

开关量电缆采用阻燃型聚氯乙烯绝缘多股铜芯电源电缆,线径面积:1.5mm2

电源电缆:阻燃型聚氯乙烯绝缘多股铜芯电源电缆,线径面积: 1.5mm2

接地系统

vocs分析小屋内安装有可燃及有毒气体检测器,控制报警系统1套;当分析小屋内任意一个气体报警器达到报警上限时,送出干结点信号至小屋内控制报警系统,报警控制系统输出AO信号到控制室DCS系统。

铭牌和标记

分析小屋标识:分析小屋本体门上有永久性不锈钢铭牌(标明小屋编号、分析仪表位号),同时配有警告性标识。

样品流路标识:各个分析样品流路在进入分析小屋之前,配有明确的工艺位号标识。

分析仪表专用标识:采用不锈钢铭牌,包含分析仪表制造厂名称、型号和仪表位号等。

电气设备标识:所有电气设备包含电源防爆配电箱、接线箱、电源开关、电缆以及接线端子等都有永久性铭牌,同时配有警告性标识。

样品处理设备标识:样品处理箱箱体表面有永久性不锈钢铭牌,同时所有进、出口都有明确标识,主要部件要有明确标识。

其余标识严格按过程分析系统规格书要求施工。

室外铭牌采用不锈钢材料,蚀刻工艺,一般用途刻黑字,示警用途刻红字。用不锈钢螺丝或铆钉固定。

小屋设备内铭牌可采用层压塑料或不干胶塑料,一般用途白底黑字,示警用途红底白字。

工艺特点

分析小屋内强弱电气配线一律由走线槽保护,屋内通往外界的电气接线包括伴热管一起汇总至封闭式电缆桥架接出屋外。电气配线须遵循GB3836.1-2000《爆炸性环境用防爆电气设备 第 1 部分-通用要求》GB3836.13-1997《爆炸性环境用 防 爆 电 气 设 备 第 13 部 分 - 爆 炸 性 气 体 环 境 用 电 气 设 备 的 检 修 》GB3836.15-2000《爆炸性环境用防爆电气设备 第 15 部分-危险场所电气安装(煤矿除外)》等相关标准。

屋内具有伴热管,压缩空气管,220VAC 电缆,RS485 信号线,4~20mA电流信号线,测量气源管的进出孔。进出孔不应开在房屋顶部,并具有足够的防雨措施。防爆仪表间顶部必须有吊装环(孔)。vocs分析小屋图纸(机械、电气、布置)设计完成后由甲方确认后方可加工实施。

小屋内配电遵循GB50058-2014《爆炸危险环境电力装置设计规范》及其他相关标准,设备防爆区域为 2 区;配电线路导体允许载流量不应小于熔体额定电流的1.25倍和自动开关长延时过电流脱扣器整定电流的1.25倍

分析小屋内配电线路的设计一般都以桥架为主,钢管与电缆沟的敷设为辅。先由室外引入防爆公用电源接线箱,经防爆公用电源接线箱配电后从屋顶附近进入室内的屋顶环形桥架,在设备附近由环形桥架沿墙引下至用电设备处(敷设完毕后封死,以防进水),水平和垂直走线均需覆盖线槽。

敷设电气线路的沟,桥架或钢管所穿过的不同区域之间墙或楼板处的孔洞采用非燃性材料严密堵塞。架空桥架敷设时宜采用阻燃电缆,在2区内电缆线路不应有接头,穿线钢管应采用低压流体输送用镀锌钢管。防爆分析小屋内电气设备采用 TT 系统接地,并遵循GB50058-2014《爆炸危险环境电力装置设计规范》中的要求,将按有关电力设备接地设计规程不需要接地的部分,仍做接地处理。

vocs分析小屋内设置缓冲间,室内压力与仪表供电有电气联锁功能,当室内压力低于安全压力时,自动将分析仪表断电。仪表间内布置等电位接地排,接地排技术要求参考相关防爆及电气标准,仪表间外设置接地端子,接地端子与屋内的接地排导通,接地排及接地

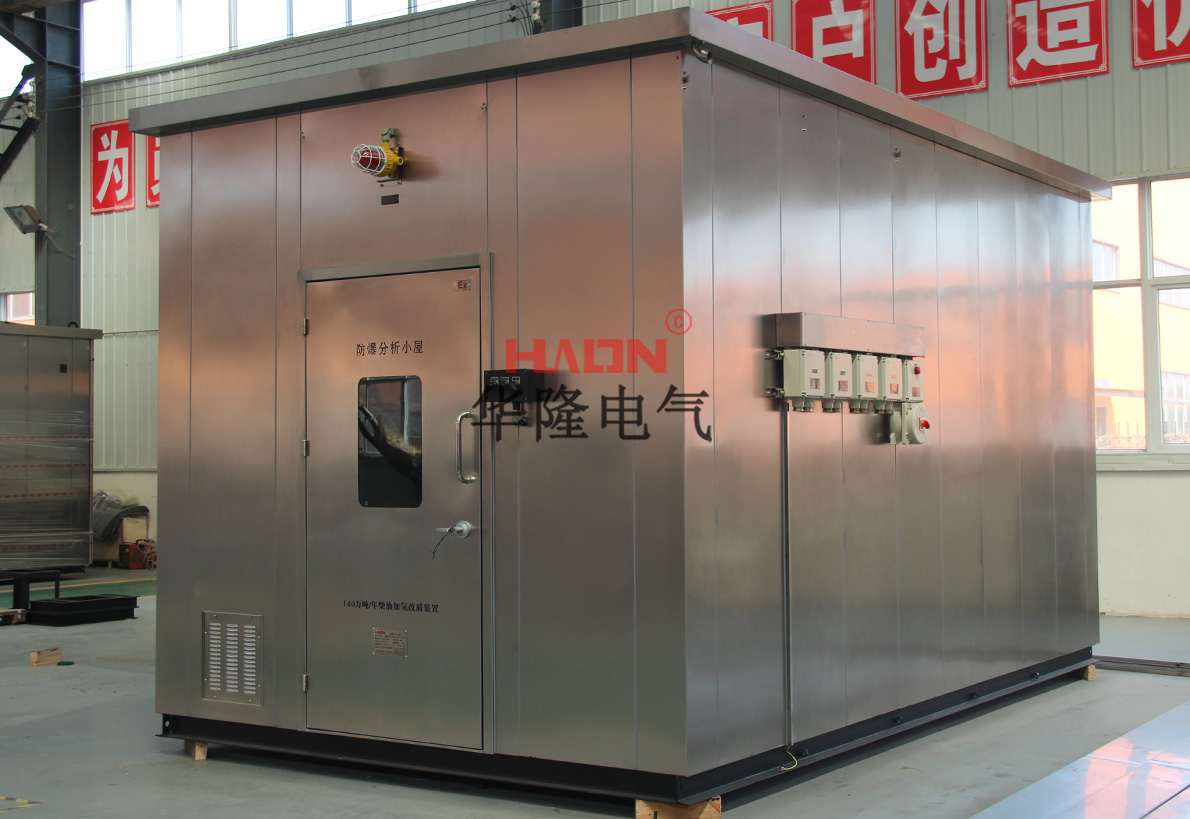

vocs分析小屋
