色谱分析小屋

色谱分析小屋是八十年代中期国际上开始流行的一项新技术。它集工业在线仪表的组合、成套、安装应用于一体，并首先在炼油、化工企业中得到广泛应用。

现场分析小屋的规范化、专业化设计使表的现场安装、维护更加方便，并为仪表提供了良好的操作和运行环境，在工艺装置中得到了越来越多的应用。

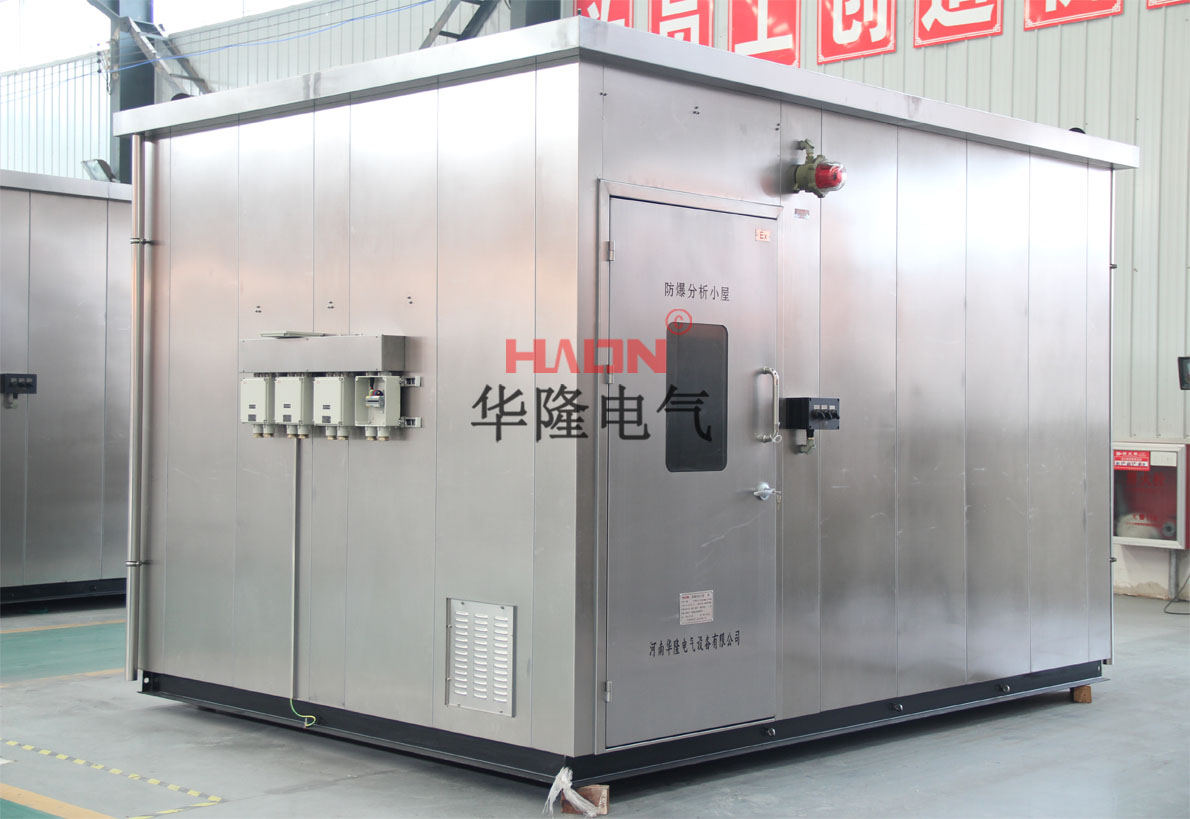

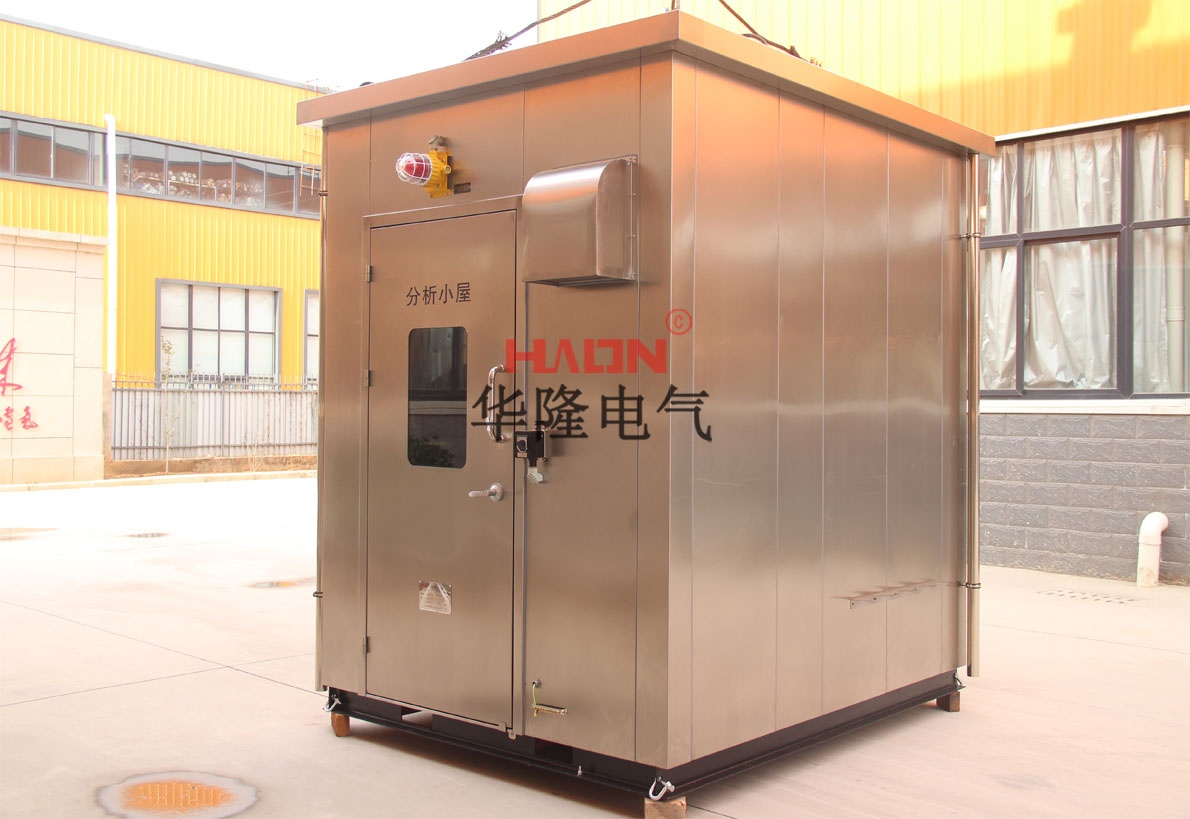

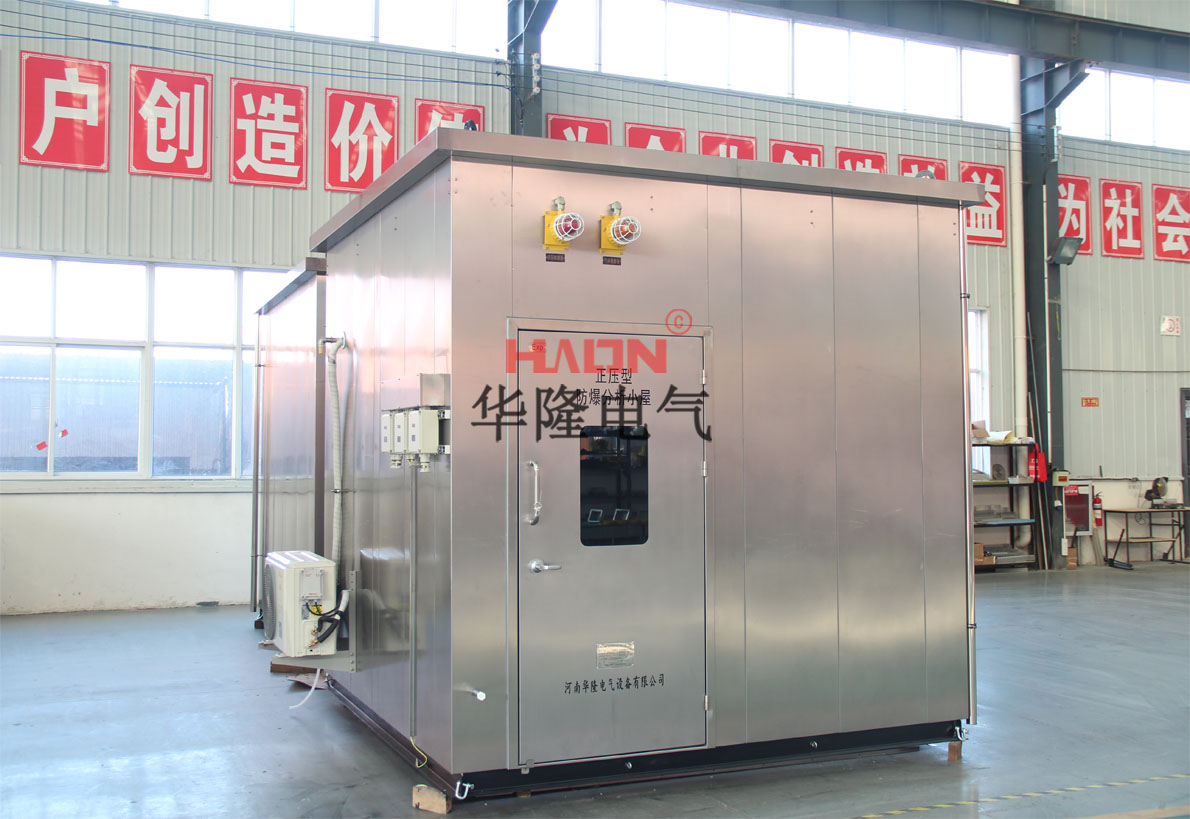

分析小屋一般采用型钢结构，内外墙均为钢板，中间为隔热层，广泛适用于石油、化工等行业Ⅱ类１区或２区场所的爆炸性环境。

分析小屋的构造及分类

分析小屋目的是给气质分析仪表提供一个良好的工作环境（主要环境影响因素为温度和湿度）。比如一般色谱分析仪在零下20℃工作会不稳定、数据不准确；硫化氢分析仪工作温度要求0~50℃。

分析小屋内主要仪器为天然气色谱分析仪、水露点分析仪、硫化氢分析仪、氢分析仪等。每个仪器均由取源部件、预处理系统、分析仪表等几部分组成部分

分析小屋内还设有的其他附属装置：照明系统、空调供暖系统、可燃气体监测报警系统、电伴热系统、电路控制系统等。

色谱分析仪的作用及原理

色谱分析仪是气质分析小屋中最主要的设备，是一种测量混合气体中各组分的分析仪器，即分析出天然气组分中C1~C6、C6+、CO2、N2的组成比例。

色谱又称色层法或层析法，是一种物理化学分析方法，利用不同溶质（样品）与固定相和流动相之间的作用力（分配、吸附、离子交换等）的差别，当两相做相对移动时，各溶质在两相间进行多次平衡，使个溶质达到相互分离。

气相色谱法是色谱法常见的一种。气相色谱仪器（简称GC）在使用位置可分为实验室应用的和在线检测的。现分析小屋内使用的专门分析天然气的色谱（简称NGC）是在线色谱的一个分支。

GC原理具体为：它首先将混合气体分离成各单一组分，然后用某种特定的监测器，将各单一组分的浓度信号转换成相应的电信号，然后进行放大，噪声抑止，色谱峰检测和综合计算等处理，最后得到混合气体中各单一组分的浓度计算值。

色谱分析仪的目的和操作

色谱分析仪的目的是进行气质管理。根据气质管理规定，进入钢制天然气管道/管网天然气需满足相应的气质标准，需满足商品天然气的气质要求，因此必须进行气质监控检测。

日常用的色谱分析仪主要有ABB和Daniel（ENERSON）两个品牌。其色谱分析原理一样，具体的色谱阀、色谱柱、检测器等核心分析部件是不同的。

ABB色谱。预处理系统简单，样气、载气没有二级调压，载气没有过滤装置。更换气瓶、调压时需注意。

Daniel色谱：设备使用时间较长，管路部分注意检漏。

以下操作均是在SCADA系统与色谱分析仪通讯中断下进行数据读取的操作：

ABB色谱前端显示屏菜单操作（需要磁笔）： 用磁笔点击“MENU”按键，进入主菜单后点击“RESULTS”按键，进入分析数据结果菜单，再点击“NEXT”和“BACK”翻页查看。

Daniel色谱在主控室控制器菜单操作： 按（ENTER）键，显示Enter PIN 时输入用户名“DANIEL”，然后按ENTER键 –在主菜单下按6，选择“Data Records”数据记录

分析小屋的日常维保

1、确认分析小屋分析小屋内各设备运行正常，警报器无报警；

2、检查分析小屋内室温稳定在20℃左右；

3、对各连接接头、设备进行检漏，确保无漏点；

4、检查标气、载气压力是否足够，检查分析小屋的排气系统是否正常；

5、确认夏季空调、冬季电暖气和电伴熱运行正常，保持分析小屋内干净整洁；

注意仪器如不能运转时（可根据故障灯判断）

生产中，数据超出公司气质管理规定的技术指标需上报生产运行部计量管理人员，仪器的定期维护、校验和色谱分析更换标气瓶后的标定由专业技术人员进行操作。
