正压防爆仪表分析小屋

发表时间:2020-12-26 14:12:12更新时间:2022-08-02 17:08:32 来源:www.hlfangbao.com 点击:0

分析小屋

正压防爆仪表分析小屋是集工业在线仪表的组合、成套、安装应用于一体,并首先在炼油、化工企业中得到广泛应用。现场分析小屋的规范化、专业化设计使表的现场安装、维护更加方便,并为仪表提供了良好的操作和运行环境,在工艺装置中得到了越来越多的应用。

正压防爆仪表分析小屋的通俗叫法为分析小屋,分析小屋属于通用叫法,行内专业的称呼它为正压型防爆分析小屋,而普遍用户还亲切的称呼他为防爆站房,CEMS烟气在线监测系统监控站房,VOCs在线监测分析小屋,cems分析小屋等等叫法,不管什么样的称呼,他们的功能都是一样的,防爆才是重点。

特点

1.使用方便,现场只需提供水、电、气源即可使用;

2.功能多,实现用户现场集中控制、调度指挥、工艺分析、仪表监控;

3.非标定制,可根据用户需求设计尺寸和配置。

适用范围

1.爆炸性气体环境:1区、2区

2.场所中危险气体或蒸气:IIA、IIB、IIC

3.温度组别:T1~T4

4.环境温度:-20℃~+40℃

5.户内、户外(IP56)

具体参数

1.框架结构:小屋主体由槽钢焊接而成,为框架式结构。为保证负重,侧墙每米加装负重材料一根,墙面各设备均挂装在滑槽挂架上;

2.墙板材质:内外墙板均采用 SS304 不锈钢板,外墙板材厚 1.5mm;内外墙及屋顶和房顶之间充填绝热层材料,墙厚 70mm;房顶外部及底部承重钢梁外露部分做防腐(环氧树脂)涂层;

3.门: 门为外开型非折叠结构。门净尺寸为 2000(H)* 900(W)mm。门上开有一个观察窗,观察窗为双层抗爆安全玻璃窗,中间安装屏蔽钢丝网。每扇门带阻尼限位闭门器和推杆式逃生锁,门外安装有防雨帽的不锈钢孔锁及不锈钢把手;

4.地板:地板为 4mm 厚防滑花纹铝合金板,地板上敷设防滑地板格;

5.房檐:小屋顶部安装板向两侧倾斜(A 型),防止雨水过大而沿侧墙面流下。防爆小屋顶部四周使用双层屋檐结构,下层房檐具备集中雨水功能,房檐下安装 4 根雨水导流管(每个房角一个),此导流管延伸至地面,雨水通过此管排放至地面;

6.通风:小屋装有轴流通风机不少于 2 套,其中一套向房内抽气,另一套向屋外排气,每套风机安装开口向下、便于拆卸的防风沙罩;防风罩带百叶窗,风机启动时打开,停止时关闭;风机带联锁控制,每十分钟自动置换一次屋内空气;

7.支架及雨棚:小屋内有标准气瓶固定支架和安全链(4 个),小屋外安装设备的墙面安装防雨棚,防雨棚向外延伸 600mm 宽;

8.采暖:小屋配备冷暖空调及蒸汽暖器,保证屋内温度恒定;

9.联锁:小屋安装联锁报警系统,当小屋VOCs、烟感报警时,应自动启动声光报警器及风机,小屋内配置灭火器(带固定架);

10.其它:为方便小屋的吊运,小屋屋顶带有起重用的吊耳。小屋及内部电气设备设有铭牌;所有连接点处打有标记号,并注明其走向。小屋密闭、防雨、防尘、隔热。

正压防爆仪表分析小屋使用注意事项

1.正压防爆小屋整体一点接地,接地电阻<4Ω。

2.正压防爆小屋室内严禁存放或暂放任何助燃、易燃、可燃物品,严禁存放、暂放强腐蚀性物品。

3.在维护检修时,人在进入分析小屋前,必须在室外通过防爆开关开启隔爆型轴流抽风机。

4.人在小屋内工作时,不要将门关死。若关闭后,一旦出现危险、燃烧等异常状态时,将小屋内的门推杆往外推,门即可开启,保护人身安全。

5.正压防爆小屋内的各种电源箱、接线箱、防爆开关、备用电源等及其连接部分,严禁带电拆卸、松动、卸开。只有在断电后,便携式可燃报警器测试合格后方可进行。

6.正压防爆小屋在日常维护中:检查外围电、气的运行状态,严防电、气出现异常。检查仪表空气供给是否正常。检查样气在预处理过程中有否带水、带液,异常时必须停机排除故障。检查仪表运行状态及在DCS显示(包括历史曲线)有否异常。检查放空管路是否异常。检查分析小屋内各配置、设施、防爆器材连接、管路连接、工作状态、流量压力指示有否异常。

7.严格遵守安全用电守则。

8.每月检查一次分析小屋内防爆风机、可燃气体报警器是否工作正常。

9.室内外照明、事故灯具,若发现不亮后,需断电后,检查环境无可燃的毒气体后更换灯泡或日光灯。

10.系统配置的防爆仪表、隔爆组件,切忌带电进行处理。严格遵守安全用电规则。

11.系统更换预处理部件或怀疑某处泄漏后,需在有人监护下对系统进行严格的泄漏检查。严禁系统泄漏。严防有毒气体中毒。

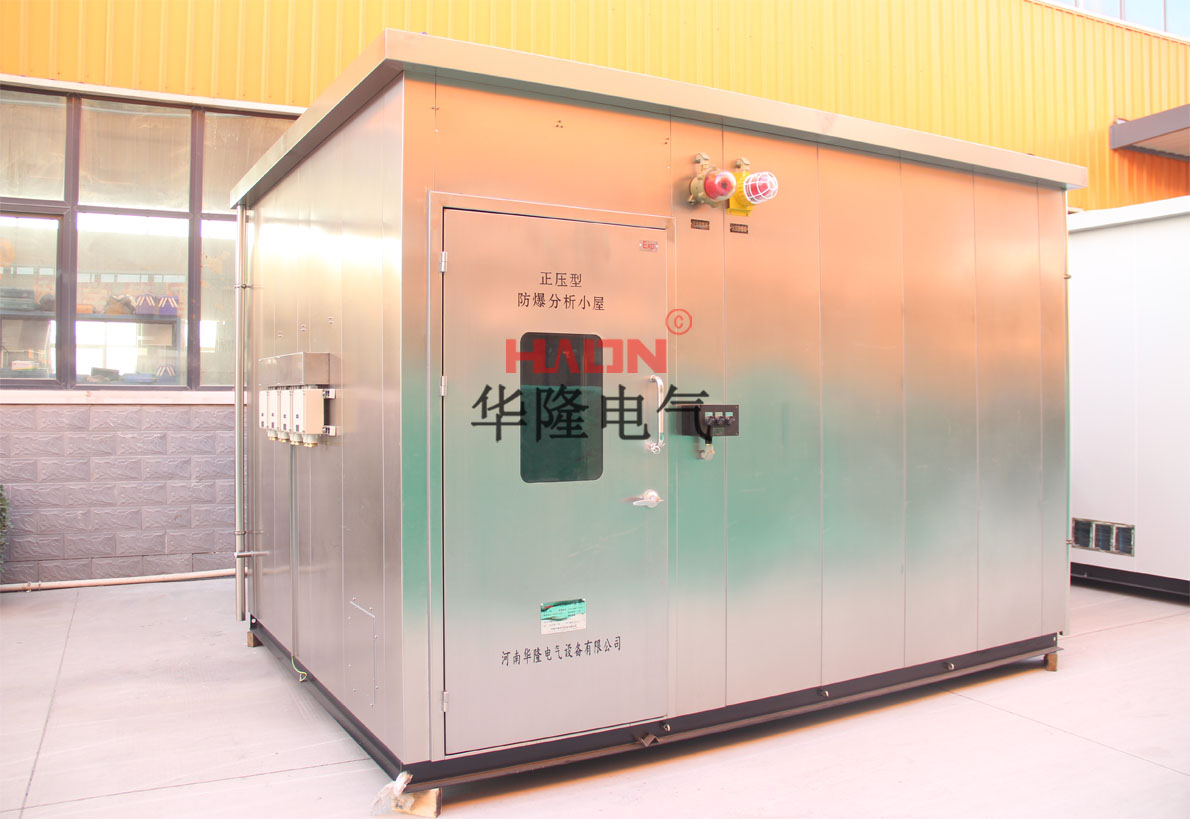

正压防爆仪表分析小屋
