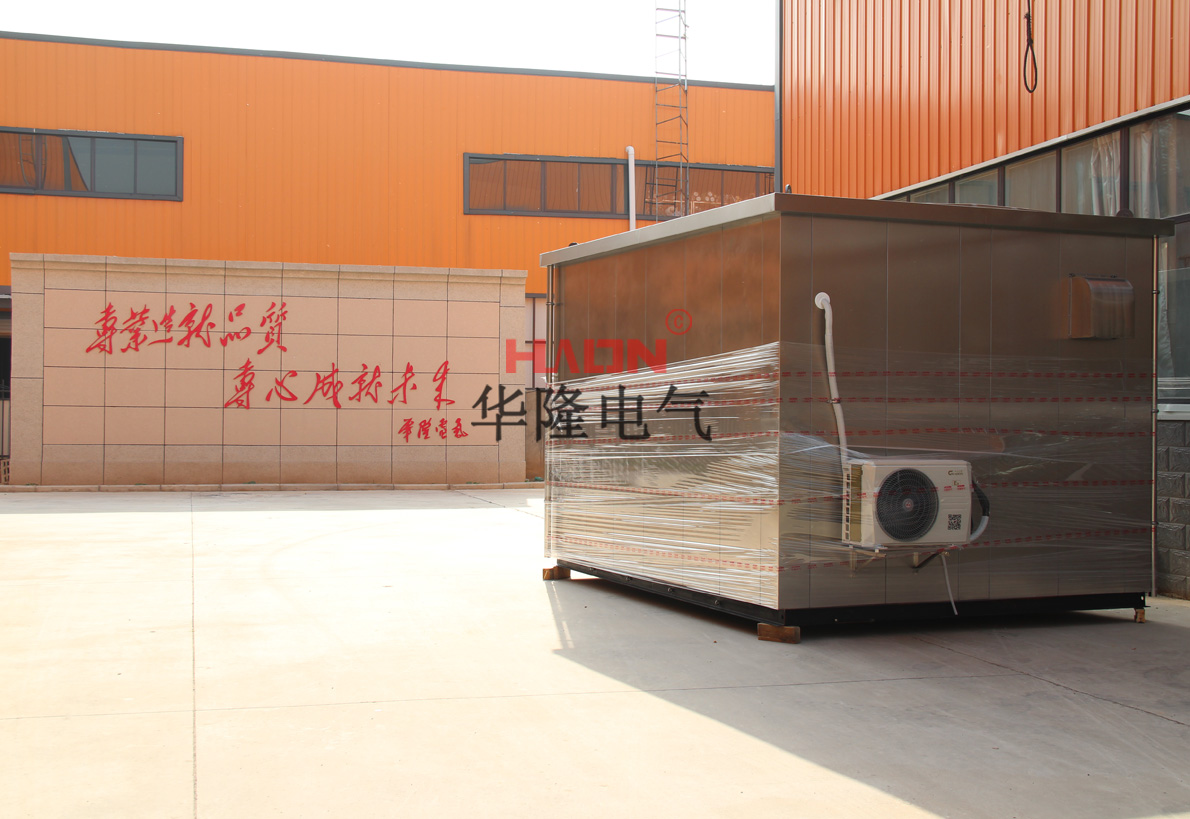

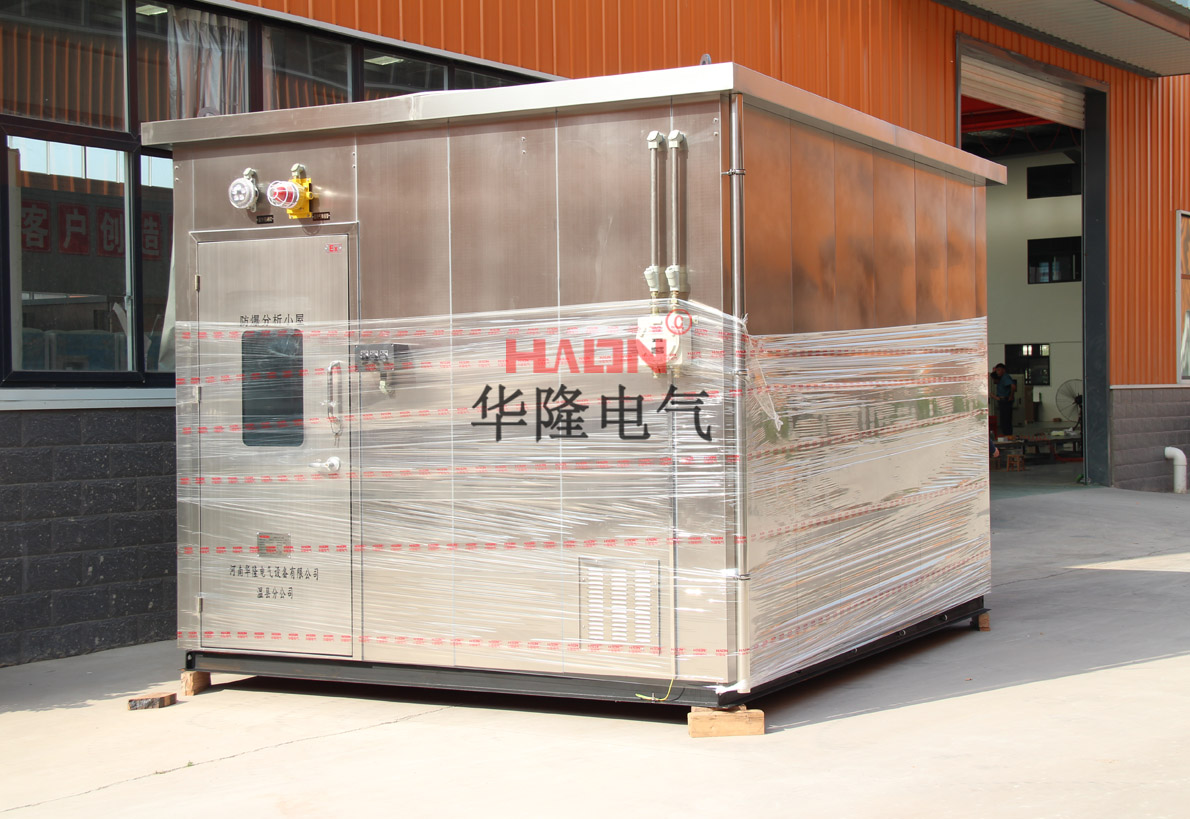

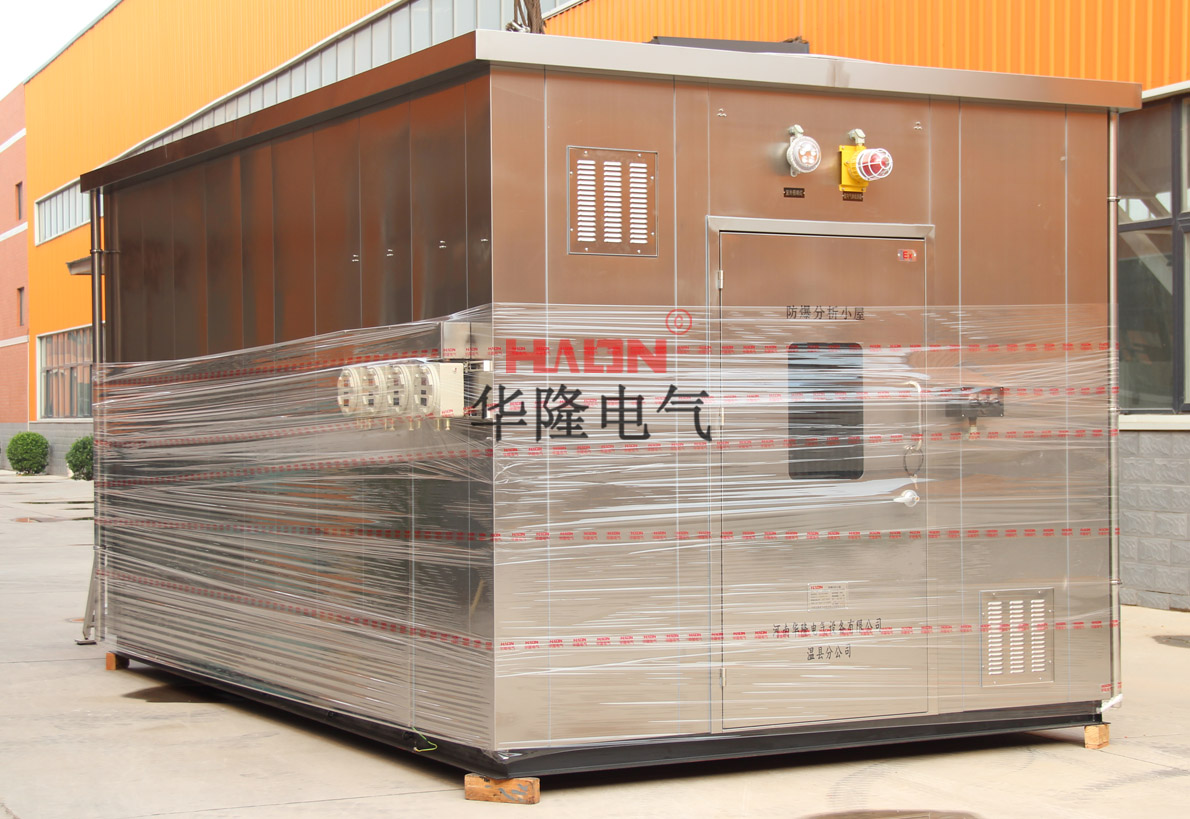

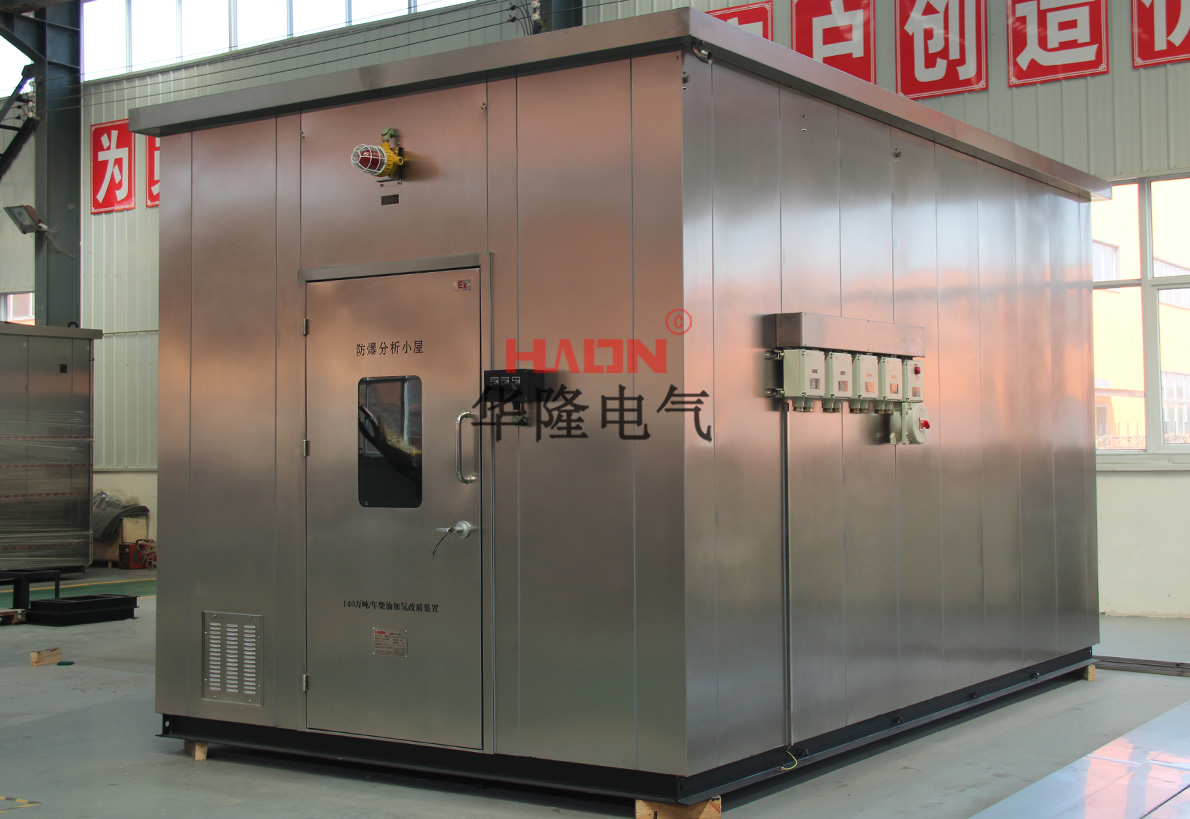

正压防爆电气房

正压防爆电气房适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂，可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。

正压小屋由房体、自控系统、布气系统、报警系统、用户配电系统组成；房体由正压间和缓冲间组成，正压间内装用户配电系统元件及部分自控系统的防爆元件；缓冲间用来对解决操作人员进出房间压力保持。

本正压小屋采用Q235钢板或不锈钢材料焊接而成，对其各接合部份都经过了特殊的密封处理。

本正压小屋进气方式为通风型，即不间断连续供气，正压房内装元件的工作热量可随气路带走，具有很好的散热效果

可用于ⅡA、ⅡB、ⅡC级三种防爆等级的区域内，温度组别为T1～T4的爆炸性气体或蒸气环境中；海拔高度不超过2000米；25℃时，相对湿度95％以下；工作环境温度-20℃～+40℃之间。

技术参数：

1.防爆等级：ExdⅡBT4~ExdⅡCT6，制作等级根据用户要求而定；

2.分析室内浓度超限（25%LEL）时声光报警；

3.输入电源：220VAC，50Hz，20A；

4.防护等级：IP56E：内压力正常值：30 -100Pa；

5.输入气源：纯净空气。

产品调试

正压防爆电气房出厂时，正压自控部分已经过调试，但用户在具体使用时，仍须根据现场情况重新调试后再使用。

自控部分调试

1.调试前检查：自控系统部分主要为隔爆型防爆电器，主要由防爆配电箱、防爆转换开关、防爆指示灯、防爆报警灯、防爆行程开关、微压表等组成。检查各部分是否完好无损，有无影响防爆性能等，接线是否正确（接控制电源：AC220V），手动阀是否打开。一切正常后方可进行调试。

2.调试方法：关门调试，在配置好气源后，接通电源，红色“电源”指示灯亮。起动“起动按钮”，黄色“换气”指示灯亮，此时自控系统进入换气阶段。5分钟后换气结束，黄色“换气”指示灯灭，“绿色”正常工作指示灯亮，压力表处于受电状态，传感器开始检测并显示正压房内压力，此时，微调进气手阀，使补气量等于房体本身卸漏气量，使得压力表稳定显示80-150Pa之间，此时，进入正常工作状态，即调试完毕。

当正压房内压力过高时，房体后部卸压阀会自动打开卸气。

若当气压值低于50Pa时，欠压声光报警灯报警，进入欠压报警状态；当进气故障未排除，而气压值低于25Pa时，自控系统将延时10S切断非防爆设备电源；系统将一直进入欠压报警状态（可通过解除报警开关解除）；此为低压保护及电气联锁过程。

3.调试注意事项：本产品出厂时，各参数已设定好，严禁用户擅自更改参数。用户在调试时请注意仪表、自控线路及取样气管路的畅通。

用户配电系统部分调试

1.正压防爆电气房经运输、安装等环节后，必须严格按照低压成套设备的检验、调试标准进行检查。

2.根据本产品随箱技术附件（总装图纸等）以及用户的设计图纸逐一对照，进行检查和操作。

调试完毕后，即可交付使用。
