防爆配电柜短路、过流欠压的保护

发表时间:2021-07-09 14:07:36更新时间:2022-08-12 14:08:58 来源:www.hlfangbao.com 点击:0

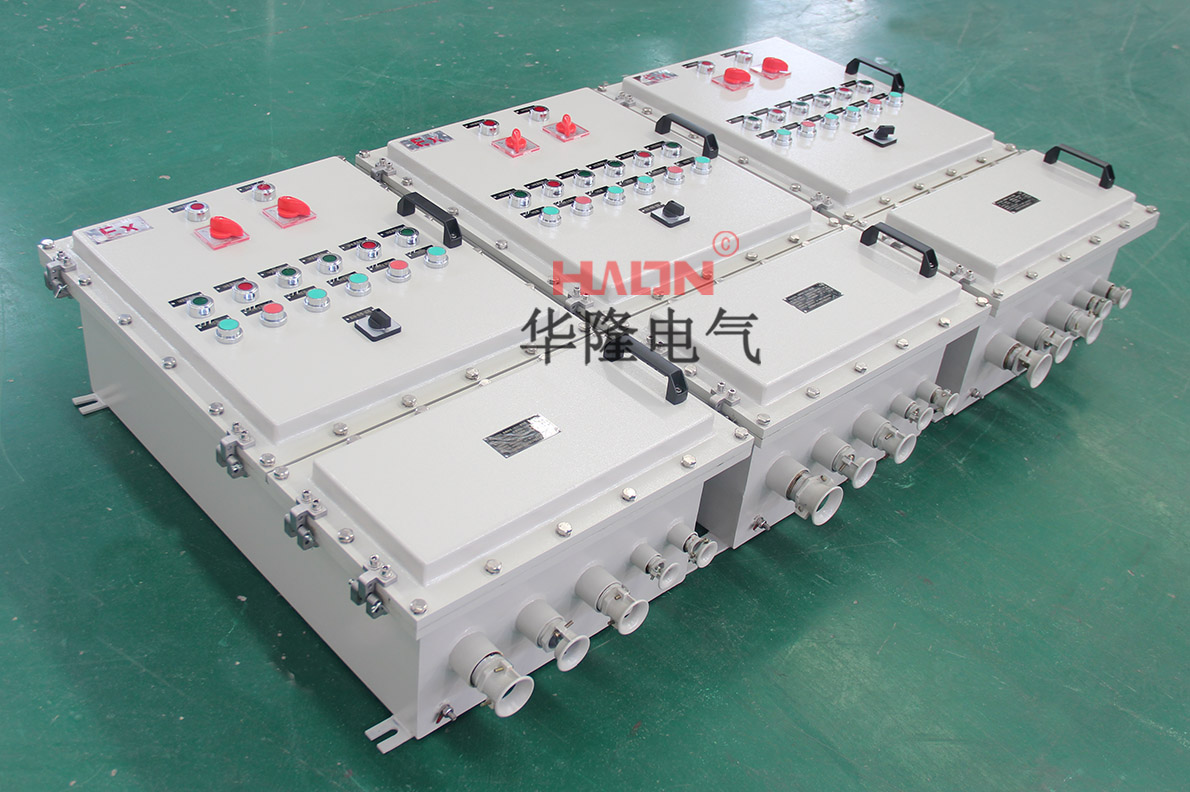

防爆配电柜

防爆配电柜在设计时考虑到我国许多企业外部环境因素分析影响,为了能够确保配电柜能正常工作运行和免受损失,实际控制电路中保护环节是必不可少的,掌握学习这些信息保护系统电路技术原理,对我们识图是很有利的。防爆配电柜分防爆动力配电柜和防爆照明配电柜、防爆配电箱,是配电系统的末级设备。防爆配电柜是电动机控制中心的统称。防爆配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。开关柜一种电气设备,防爆开关柜外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜,设有高压母线,如发电厂等,有的还设有为保主要设备的低周减载。防爆配电箱数据上的海量参数,一般是构成低压林按电气接线,要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压防爆配电箱。正常运行时可借助手动或自动开关接通或分断电路。电路中的保护管理环节在一个整体电路中常用的保护这一环节有短路保护和过载保护环节存在两种。有的电路除具有两个以上两种文化保护环节外,还有缺相保护(即三相电缺相时,使电路断电)、欠压保护、过流保护等环节。

防爆配电箱电气线路短路保护电路

短路保护是指电路发生短路故障时,能使故障电路与其电断开的保护环节。短路保护常用熔断器实现,在图中保险盒1FU和2FU熔断器都是短路保护环节。在实际电路中有的熔断器与刀开关合为一体,在画电路图时将熔断器画在刀开关上,短路保护熔断器都设置在近电部位,也就是被保护电路的电源引入位置。

防爆配电箱电气过载控制链路

过载环境保护工作环节是电力拖动系统电路中重要的保护管理环节。过载能力保护是指对电动机过载时,能使电动机可以自动断电的保护,过载保护我们常用热继电器能够实现。下图中画出了一种具有不同短路和过保护的电动机点动电路设计原理图可见,图中数据所示通过电路只比原图电路简单多了就是一个热继电器FR。热继电器的发热元件于三相异步电动机定子绕组产生电路中,而热继电器的常闭触点串接于控制信息回路的交流接触器KM线圈下端。

当刀开关闭合QK,按下按钮开关SB,交换芯线通电接触器动作KM,KM主触头闭合,电机M开始运行。当电机在运行过载时,马达电流的定子绕组过大,通过热继电器电流热元件过大,热尺寸电操作中,热尺寸电触点开常闭,以使辅助电路AC线圈电力接触KM,KM主触头打开,激发电动机,从而保护电机。

电路的过流保护和欠压保护工作环节

电路过流保护用电流继电器和电路欠压保护用电压继电器。这两个继电器有特殊的动作,可以保护电路不受过电流和欠电压的影响。电流继电器线圈通过的电流等于或大于设定电流,它可以作用,其线圈通过的电流小于设定电流,它不作用电压继电器只有其线圈电压加上设定值,它可以作用。

如果线圈电压值低于设定电压值一定数量,那么电压继电器将立即返回原始状态(使常开触点断开和常闭触点闭合) ,使用电流继电器和电压继电器作为电路过流和欠压保护电路。

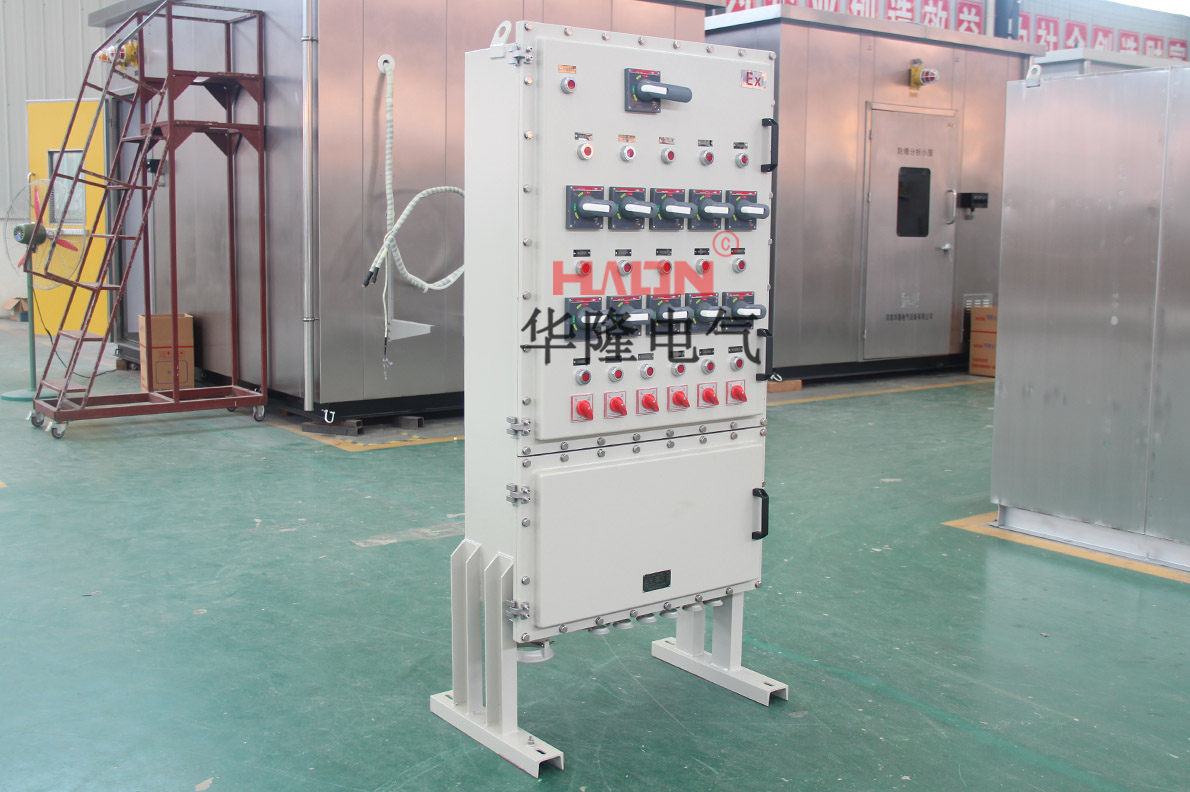

防爆配电柜
