正压防爆烟气连续监测系统

时间:2021-09-16 10:09:45 来源:www.hlfangbao.com 点击:0

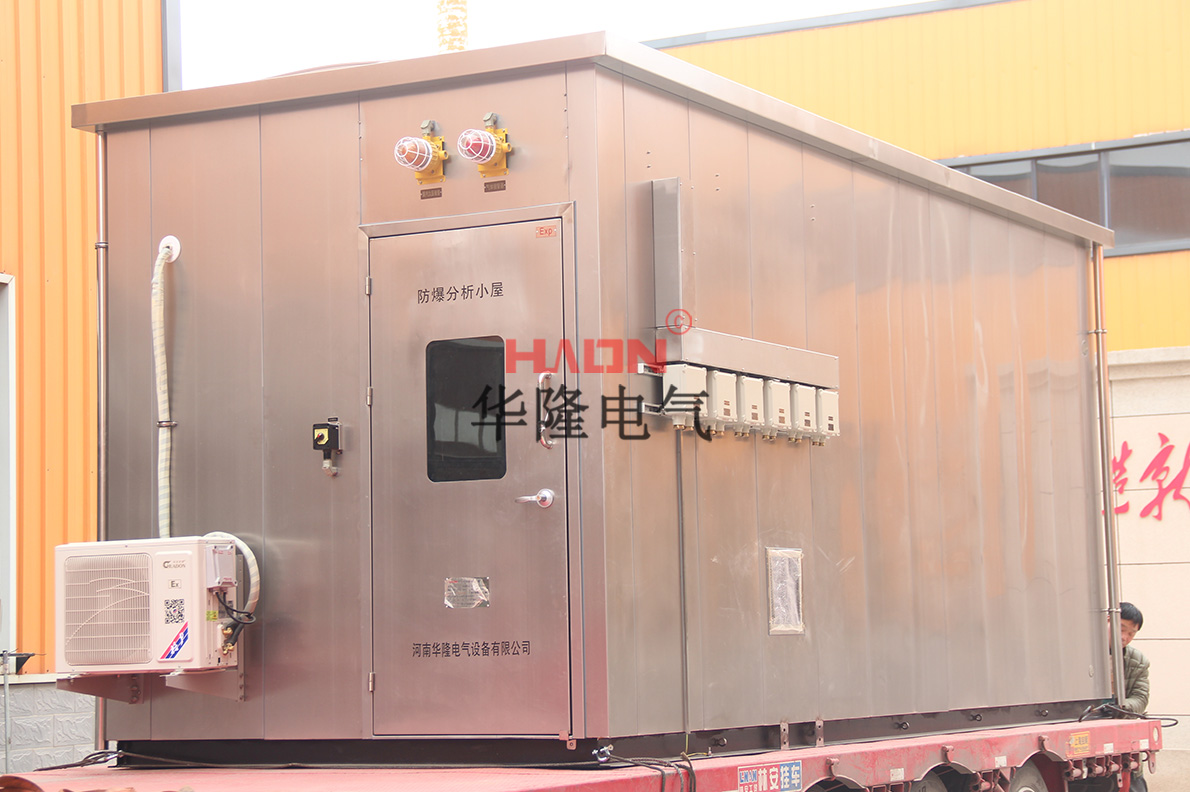

可安装正压防爆烟气连续监测系统的分析小屋

正压防爆烟气连续监测系统是安装在防爆小屋内针对烟气连续排放连续监测系统。高温烟气一般指火电行业燃煤发电工程产生的气体,作为一种比较特殊的介质,一般的温度范围在40-50℃,特殊情况下可能达到160度,另外烟气中一般会存在粉尘和酸性物质如SO2、NOX等,如何克服高温、高粉尘、和酸性物质而保证烟气水分的在线测量,是一个十分困难的问题,目前在国内一般通过测量干湿烟气中的氧量,通过计算获得烟气水分,是一种间接测量的方法,测量精度低,不能满足高温烟气测量需求。

利用高温电容湿度传感器,使用先进的电容式电子测量技术和防爆小屋可有效的避免上述问题。

防爆烟气湿度仪小屋可广泛适用于火电厂,垃圾焚烧厂等环境对湿度进行监控测量。操作方便,测量范围宽,精度高,是理想的湿度测量仪器。

正压防爆烟气连续监测系统测量原理

        电容式湿度传感器的敏感元件为湿敏电容,主要材料一般为高分子聚合物、金属氧化物。这些材料对水分子有较强的吸附能力,吸附水分的多少随环境湿度而变化。由于水分子有较大的电偶极矩,吸水后材料的电容率发生变化,电容器的电容值也就发生变化。同样,把电容值的变化转换为电信号,就可以对湿度进行测量。

技术特点

l  高精度

l  超低功耗,稳定可靠

l  外形美观,结构紧凑

l  数字型处理,抗干扰强

l  耐高温

技术指标

l  测量范围:0~40%(可根据买方需求定制)(烟气水分体积百分比)

l  测量精度:±2%

l  响应时间(T90):从高湿到低湿环境(150s)、从底湿到高湿环境(10s)

l  湿度传感器:阻容式

l  供电电压:24VDC

l  信号输出:4-20)mA

l  输出负载:500Ω

l  电流消耗:2A

l  功耗 :25W

l  工作温度范围(传感器):-40~+180℃

l  工作温度范围(变送器及控制部分):-10~+55℃

l  储存温度:-40~+80℃

l  工作环境湿度:0~+100%RH

l  设备全重 lt;1Kg

氧含量分析仪(与SO2/NOX共用防爆正压柜)

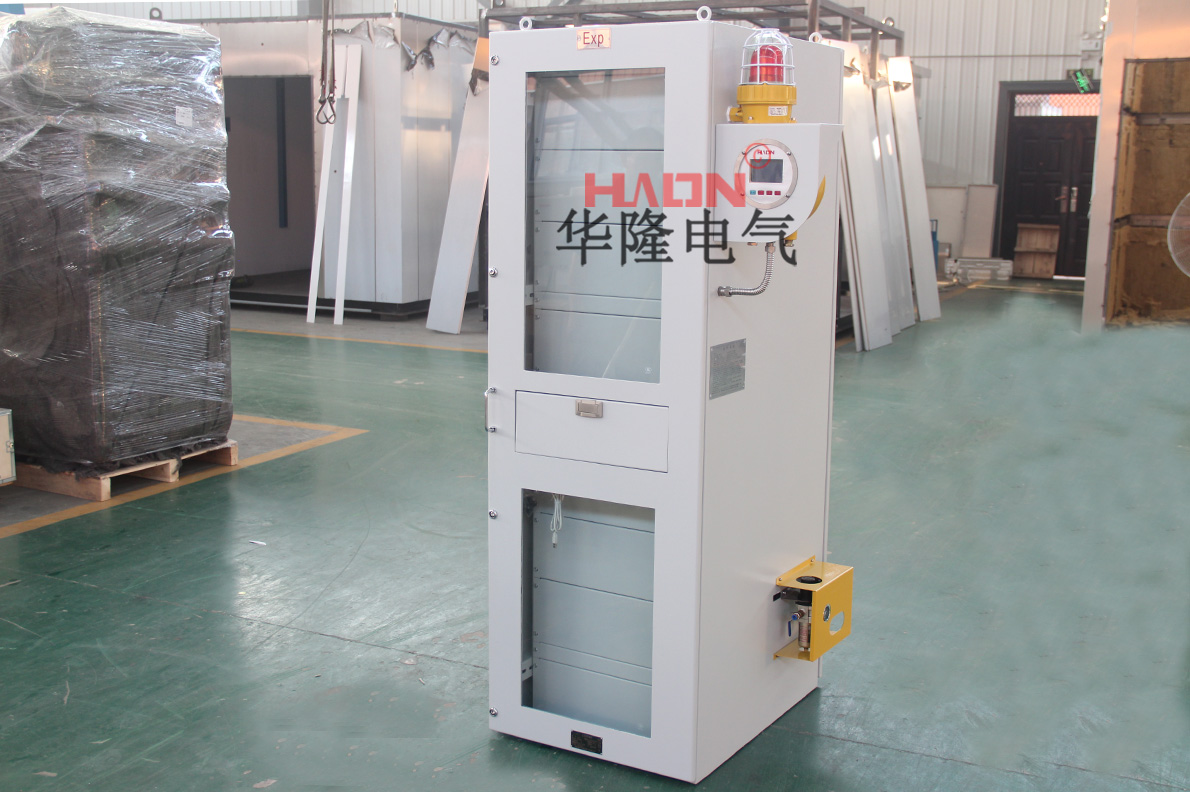

可安装正压防爆烟气连续监测系统的防爆正压柜

正压防爆烟气连续监测系统概述

氧含量分析仪是针对烟气连续排放连续监测系统中含氧量检测。采用电化学测量原理,电化学氧分析仪具有结构和采样预处理系统较简单、灵敏度和分辨率高、测量范围宽、响应速度较快等优点。

正压防爆烟气连续监测系统技术指标

l  测量范围:0~25%

l  测量精度:±2%

l  检验频率:12个月

l  响应时间 lt;15s

l  输出信号:4~20mA

l  4~20mA负载:100~750Ω

l  输入电压:220VAC

l  功耗:15W

l  存储温度:-10~60℃

l  操作温度:-10~60℃

技术优势

l核心器件和算法全部自主研发核心器件包括光源、光谱仪、气体室、湿度模块、粉尘仪等全部自主研发,DOAS算法也

主研发,系统具有较强的市场竞争力;超低排放预处理采用超低SO2损失的压缩机冷凝器,确保低量程SO2气体不损失;

系统核心电气件采用华隆电气牌防爆正压柜或防爆小屋,确保系统长期工作的稳定性;

正压防爆烟气连续监测系统技术规格

l  重量:约100kg

l  测量参数:SO2、NOx、O2、温度、压力、流速、湿度、粉尘

l  伴热管线温度:120ºC~200ºC

l  探头伴热温度:120ºC~200ºC

l  防护等级:机柜IP42,

l  供电:220VAC,3000W

l  环境温度:-20ºC~50ºC

l  环境湿度:5%Rh~95%Rh(不结露)

l  对外输出:4-20mA,RS232,RS485

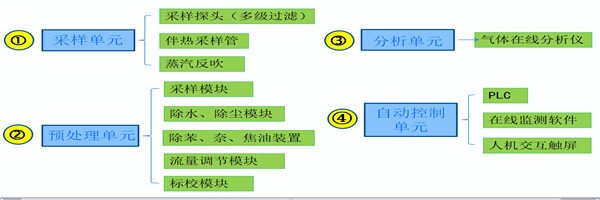

l  取样单元(探头、过滤器、温控器);

l  预处理单元(取样泵、除湿、细过滤、排水等);

l  反吹单元(压缩气源、反吹气路、控制阀等);

l  仪柜:2000×600×800MM(高*深*宽)

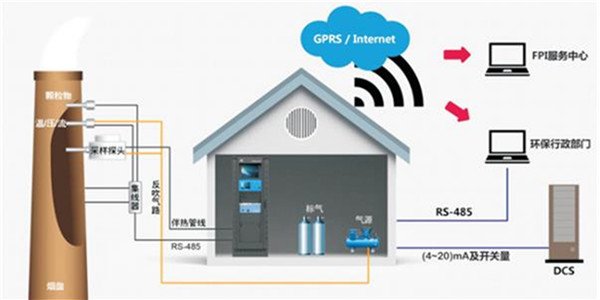

采样系统

系统采用全热法,从采样到分析全程高温,无需除水,有效避免样品损失,保证监测数据准确可靠,符合美国、欧盟的标准。

预处理系统

1. 采样管线、主流路器件选用抗腐蚀和惰性化的材料,减少样品吸附,数据可信度高。

2. 在防爆区域,采用华隆电气正压防爆柜防爆设计,安全可靠。

3.合规编制HJ1013小时报表、日报表、月报表、年报表。

4.显示和记录系统监测污染物的监测数据和超标等报警信息。

5.生成并保存系统操作和运行状态记录日志。

6.加热盒全程120℃以上高温伴热无漏热,不冷凝。

7.气体管路、电路、数据传输线路电缆敷设规范。

8.具备良好的散热装置,确保防爆正压柜内温度。

9.配备防爆照明设备,便于日常维护检查。

10. 根据企业实际工况选择匹配型号。

在线气相色谱仪

1. 采用气相色谱法,是公认的VOC检测方法,满足美国EPA标准的技术要求。

2.产品中40%的采用进口零部件,保障仪器长期稳定运行,降低人工维护成本。

3. 经过长期测试,保证数据成功率,保证数据上传有效性。

4. 压力精度达到0.001psi,控温精度达到0.01ºC,保留时间锁定,数据重复性好,准确度高;
