防爆配电箱技术参数

时间:2018-04-12 11:35:39 来源:华隆电气 点击:

防爆配电箱分为防爆动力配电箱及防爆照明配电箱,也可以组合使用,组合使用的防爆等级为:ExdeIIBT4。防爆配电箱产品采用复合型结构,开关箱采用隔爆型(d)结构,母线箱及出线箱采用增安型(e)结构。铸铝合金外壳(也可采用钢板材质与不锈钢材质),内装高分断小型断路器,具有过载短路保护功能并可根据要求增加漏电保护等功能。模块结构,各种回路可以自由选择组合。有特殊要求可特制,钢管或电缆布线均可,已下为防爆配电箱的技术要求:

  1、配电箱柜内所有电气元器件满足IEC309-1和IEC309-2以及DINEN60309,CEE17国际标准,及GB11918-2001和GB11919-2001标准,电气开关采用ABB产品、端子采用菲尼柯斯产品、插座采用宝鸡友泰产品。

  2、所有配电箱的结构、电器元件的安装、电路的布置必须安全可靠,操作方便,维修容易。

  3、配电箱应配锁及钥匙。

  4、配电箱采用(可定制)下进线,下出线,并具有敲落孔,敲落孔的大小按图纸中电缆型号确定,并配备足够数量的橡皮垫圈。

  5、配电箱箱体防护等级(可定制):IP55(防酸防腐防水)。

  6、防爆配电箱采用不锈钢箱体(不锈钢材质为宝钢304以上),颜色为不锈钢本色,箱体厚度不小于2.0mm。

  7、操作开关、仪表和插座应布置在箱/柜体的正面面板上,便于操作;插座箱的外壳和隔板包括门的闭锁器件、插座部件应具有足够的机械强度以能够承受正常使用时所遇到的外力;应采取防腐蚀措施,以适应厂房各种环境。

  8、母线应选用铜母线,母排至各出线端子和插座的导线应选用铜线。箱,柜和屏内外接导体端子必须满足正常工作电流,铜排的载流量应满足额定载流量的1.5倍以上,并能承受不低于柜内电气元件的短路耐受电流,箱内要留有足够的用于接线的有效空间。

  9、箱内空气开关、隔离开关必须满足动、热稳定的要求。

  10、配电箱/柜内的电器元件应符合各自有关规定并在正常使用条件下也应保持其电气间隙和爬电距离;箱内裸露的带电导体和端子,其电气间隙和爬电距离或冲击耐受电压至少应符合与其直接相连的电器元件的有关规定。

11.正规防爆配电箱应严格按照GB3836体系生产,并且要拥有全国工业生产许可证与防爆合格证,并且要在网上查询到相关信息!

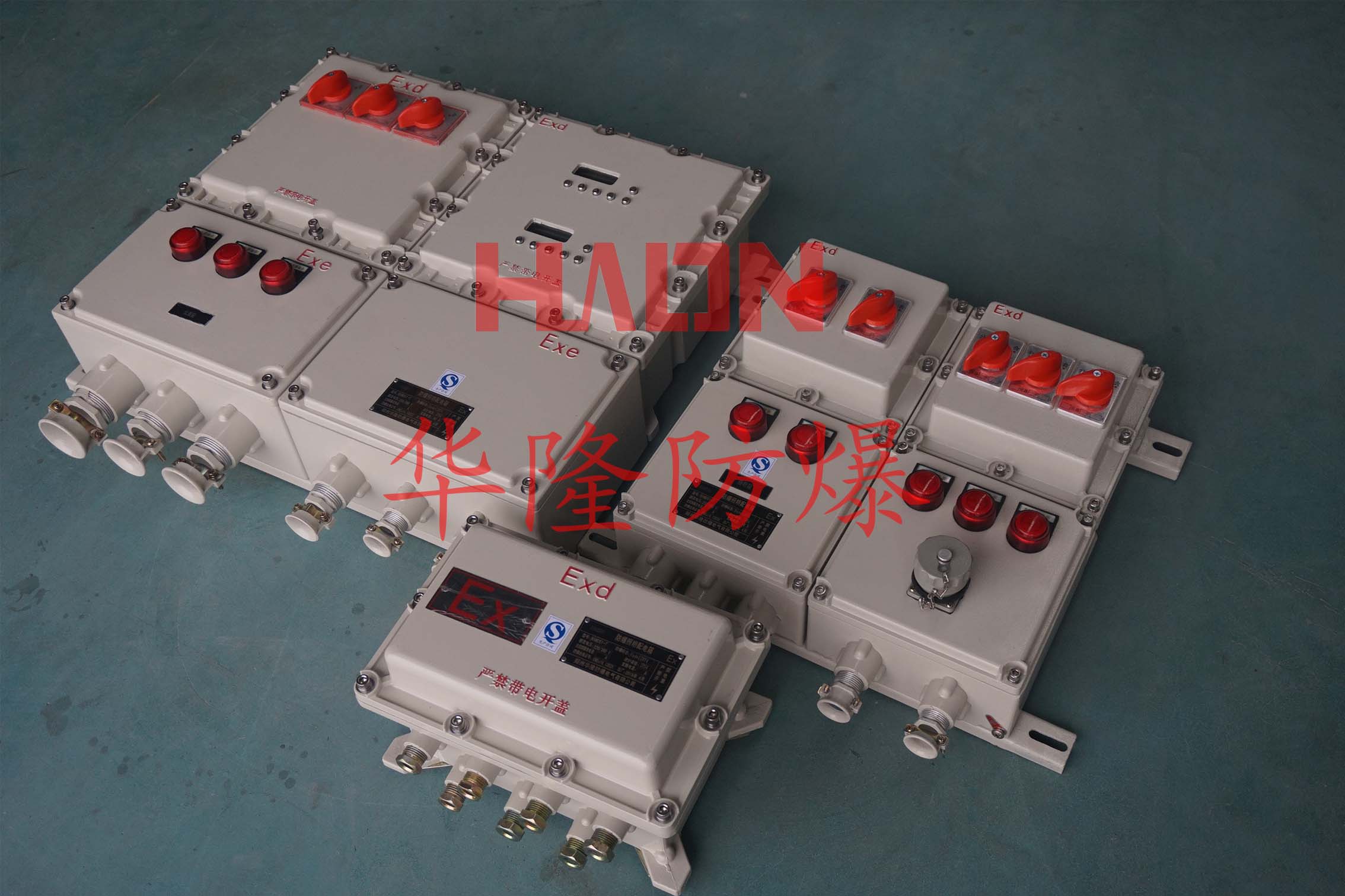

防爆配电箱

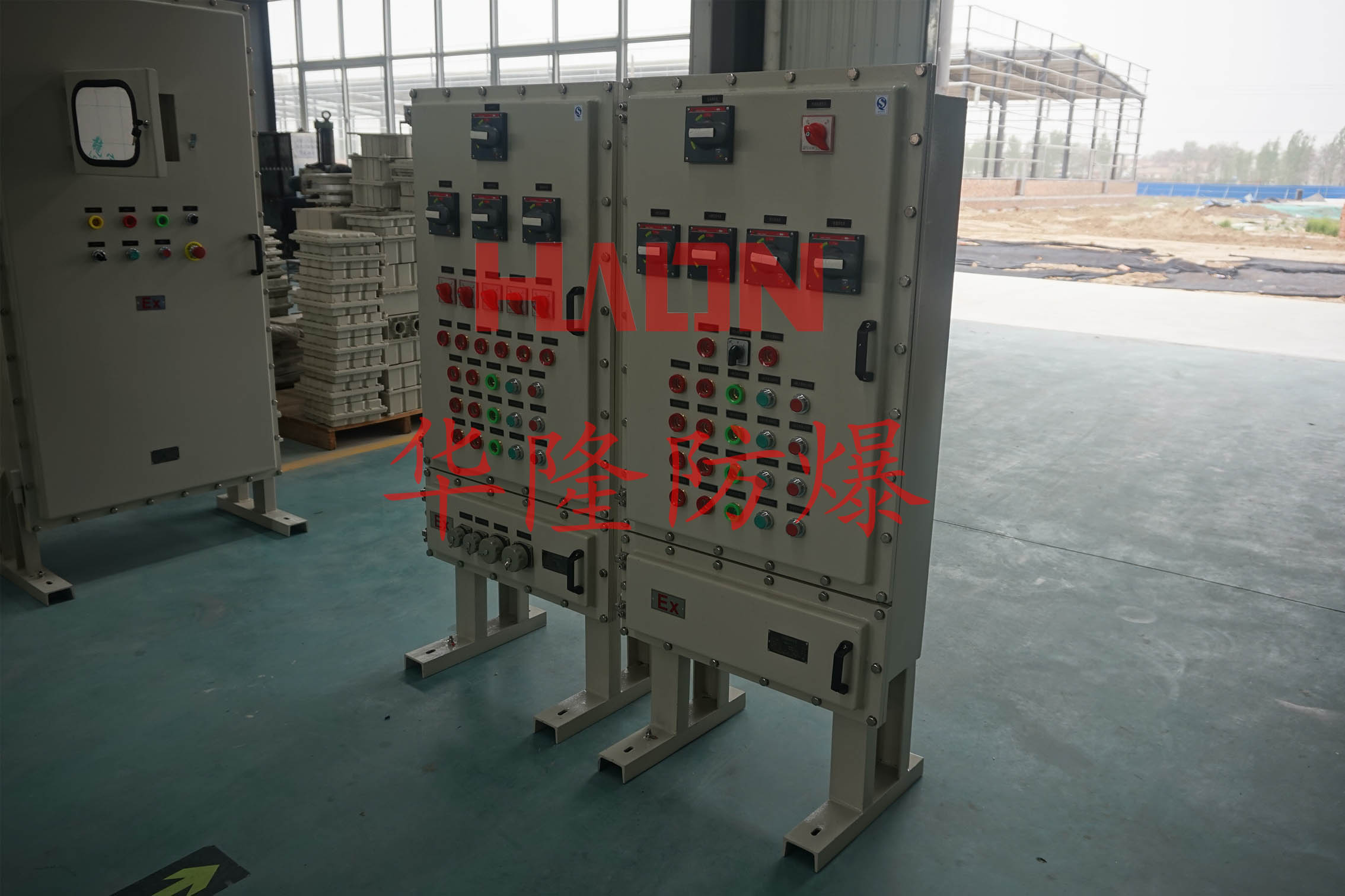

防爆配电箱

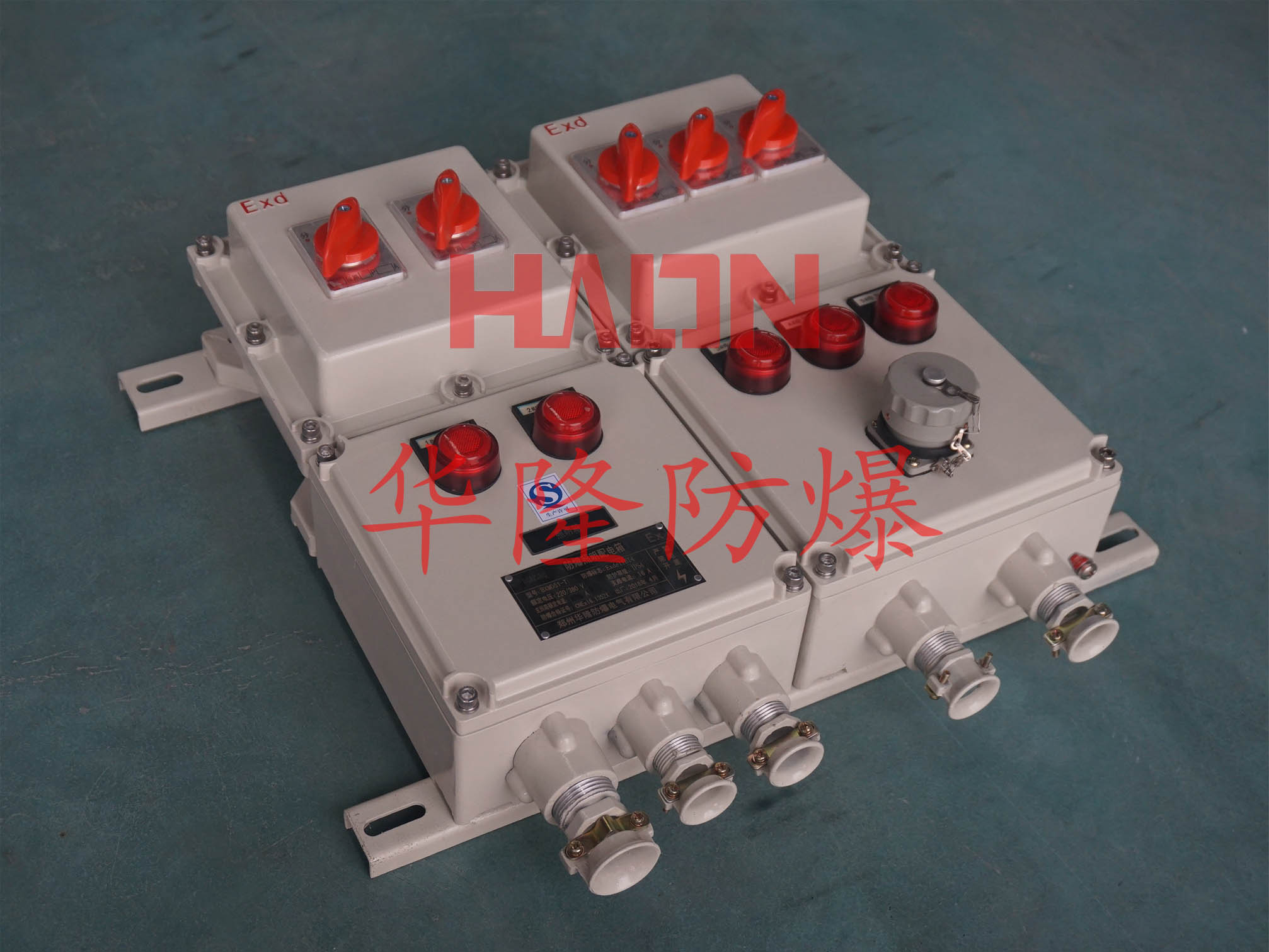

防爆配电箱

防爆配电箱
