PXK正压型防爆柜柜体结构如何合理的布局

发表时间:2020-04-25 08:04:06更新时间:2022-07-22 17:07:40 来源:www.hlfangbao.com 点击:0

今天华隆电气的小编就简单的与大家说下PXK正压型防爆柜柜体结构如何合理的布局,才能最大化发挥它的作用,压缩成本。

我们先说下正压型防爆柜的柜体材质,正压柜材质分为2种材质,一种材质为304不锈钢,一种为Q235碳钢。

两种材质都可以作为制作正压型防爆柜的原材料,其用304不锈钢制作的正压型防爆柜的经久耐用,外观精美,防腐蚀很强,可以应用于海边等有腐蚀性环境下但是价格比Q235碳钢制作的价格要高;用Q235碳钢制作的正压柜,性价比高,只要不是应在强腐蚀环境都可以用的。

两种材质制作的正压型防爆柜结构布局都是一样的,分为:上下式两个门,一般上腔装电气元器件(发热量很大的变频器),下腔装正压自控系统;左右式两个门,一边小副腔装正压自控系统,一边主腔装电气元器件;上下式与左右式一样的原理,一个主腔装电气元器件,一个副腔装正压自控系统;还有一种比较特殊的正压型防爆柜,它可以前后开门或者四面开门,这种型号的正压柜特点就是柜体里面需要控制的元器件比较多,一面放不下那么多的控制开关,所以采用的是四面控制面板操作。大幅度节约了制作成本,制作一台正压型防爆柜顶得上四台正压型防爆柜。

以下为正压型防爆柜的参考数据与所需的相关证书,也可根据实际情况来定制:

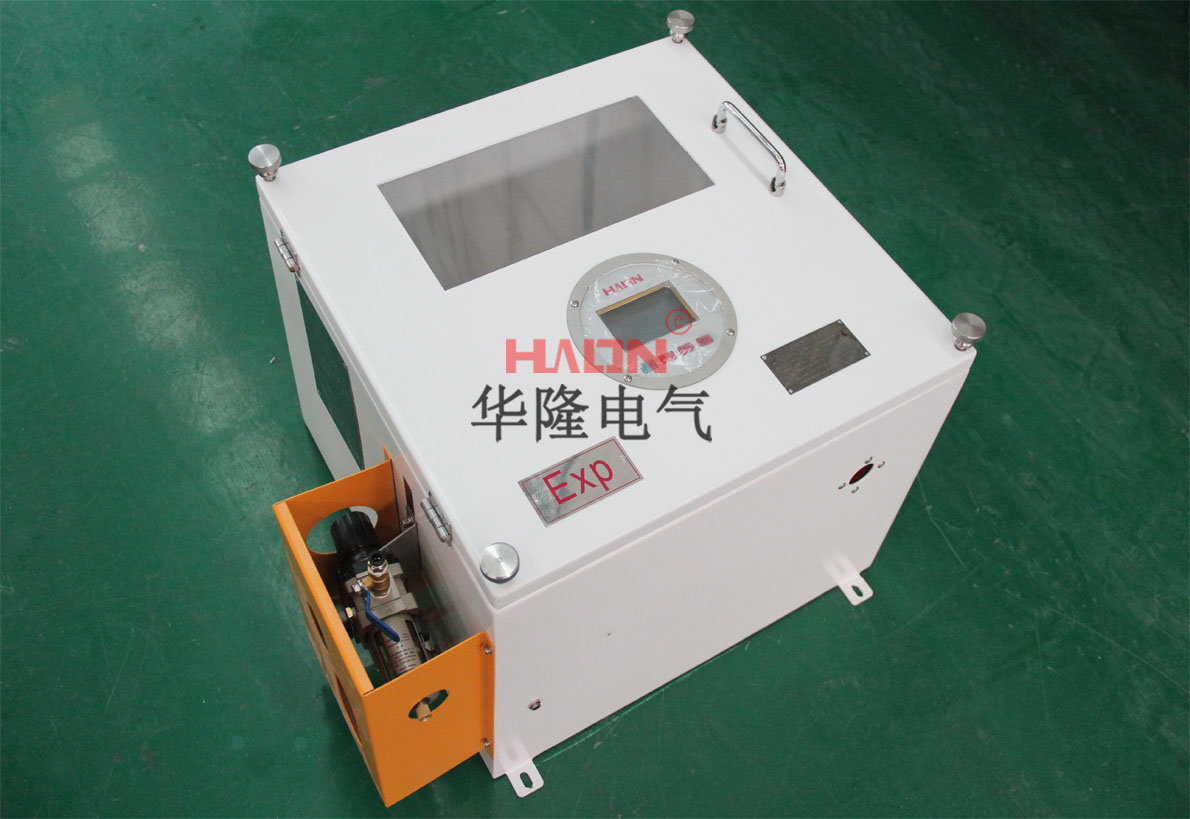

正压型防爆柜

一、适用范围


1.正压型防爆配电柜适用于化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军工等爆炸性气体或粉尘环境中,作为三相四线制(380V/220V)交流低压电器配电系统供电或对检测仪表、分析仪表、监视器、微电脑触摸屏、大功率变频器等元件的监测和控制。

2.适用于1区、2区危险场所。

3.适用于IIA、IIB、IIC类,温度组别为T1-T4的爆炸性气体环境。

4.防爆正压柜户内、户外安装。

二、防爆原理

采用介质隔离点燃源的防爆措施。即:把用户所用的电器元件安装在一个充满正压洁净气体的柜体内,使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度,从而达到电器防爆的目的。

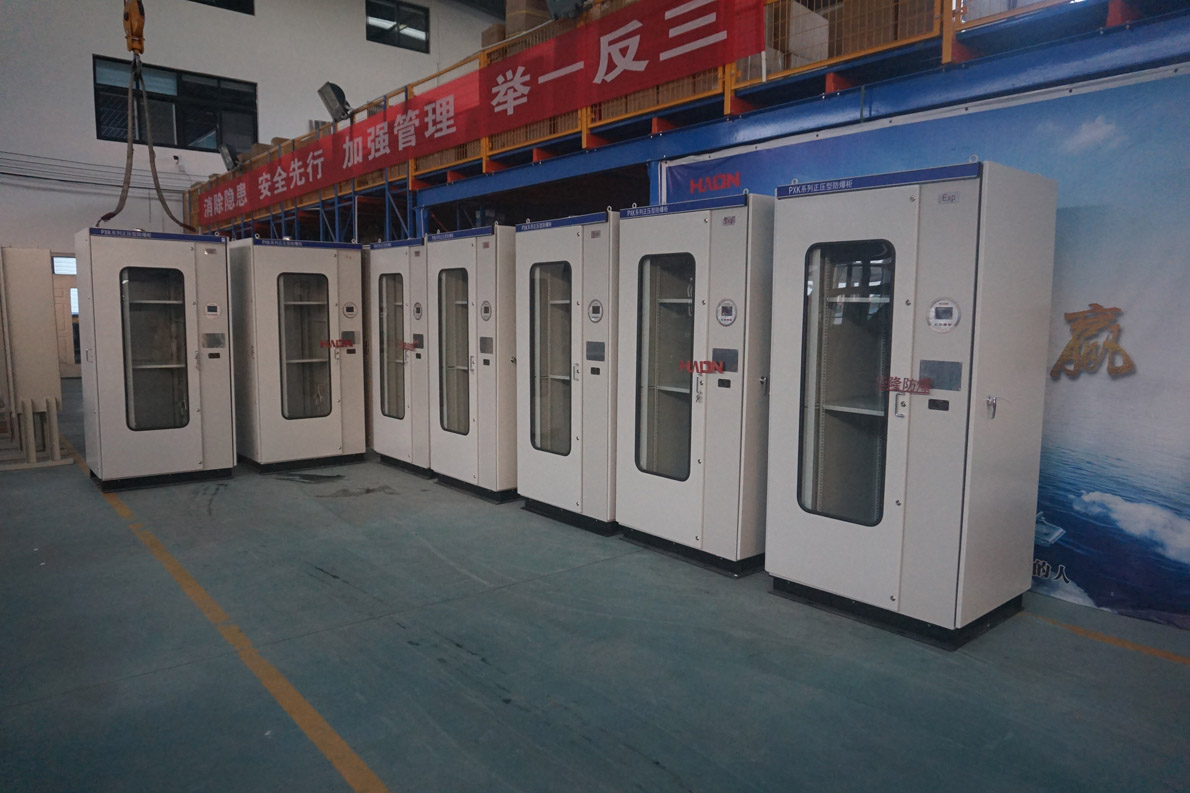

正压型防爆柜

三、产品特点


1.正压型防爆配电柜主要由柜体、自控系统、布气系统、报警系统、配电系统组成;柜体由正压腔和副腔组成,正压腔内装用户的配电系统元件,副腔内装自控系统。

2.柜式产品采用GGD柜架,主副腔为左右结构、上下结构或四面结构,进出电缆可从柜体的任意角度进出。

3.箱式产品采用304不锈钢或Q235钢板焊接结构,可挂式与卧式安装。

4.按进气方式分为通风型和补偿型。通风型为不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热功能,适用于解决大功率防爆变频器的散热问题;补偿型为间断性供气,正压腔要有良好的密封性,确保耗气量小。

6.用户须提供气源,要求为:净化空气或氮气,气源压为为:0.2~0.8Mpa;通常用户现场的仪表风均可满足要求。

四、功能说明

1.正压型防爆柜设置换气连锁,产品投运前,只有经过主盘内腔换气,并达到规定的换气时间和换气量后,确保主盘内部吹除了易燃易爆气体,副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离。

2.只有主内腔气压满足规定的气压要求时,副腔电源自动切换系统才会向主腔送电。

3.主内腔工作气压为100Pa≤P≤1000Pa。

当气压高于1000Pa时,自控系统自动关闭进气或开启排气阀,自动调整内部气压,保证产品不受高气压冲击而变形损坏。

当气压低于100Pa时,自控系统自动报警,并开启进气,自动调整内部补气,补气成功时,自动恢复正常,不成功并内部气压降到60Pa,必要时可设置系统自动断电。

4.副腔自控系统为不间断连续监控,并显示主腔各压力参数。

五、主要技术参数

正压防爆柜防爆标志

防护等级

工作压力

气源压力

ExdeibmbpzIICT4Gc

IP65

60~1000pa
50~500pa

0.2~0.8Mpa

六、外形尺寸参考(可根据现场条件定制)

规格

宽B

高H

厚D

(主腔)宽B1

(主腔)高H1

安装尺寸

B1

D1

上下结构

1

650

1800

600


1100

450

550

2

800

2000

600


1200

600

550

3

1000

2200

800


1400

800

750

左右结构

1

1180

1800

600

800


980

550

2

1180

2000

600

800


980

550

3

1380

2200

800

1000


1180

750

七、正压型防爆柜合格证

粉尘正压型防爆柜200A

八、防爆正压柜CCC证书

正压型防爆柜-ExdeibmbpzIICT4Gc
