防爆配电箱优劣鉴别方法

时间:2019-04-22 13:59:20 来源:www.hlfangbao.com 点击:

隔爆型——顾名思义指的是隔绝爆炸型,主要依靠控制隔爆面的三个要素,即隔爆面长度、间隙、粗糙度,来达到隔爆的效果,三要素缺一不可。

今天,我详细介绍一下常用的隔爆型IIB级此三要素的具体参数要求,以及合格产品与不合格产品的实物对照

1.防爆配电箱隔爆面长度:长度符号L和l,一般情况下L的尺寸为法兰的全尺寸,I的尺寸为螺丝孔内侧边缘至箱体内侧的尺寸,有时也可设计成L=l,如图:

防爆箱

防爆配电箱

左图的红色箭头部分为L,右图的红色箭头部分为l

国标GB3836对L、l的长度规定有明确要求,隔爆面间隙与隔爆面长度也有关联,

2.隔爆面间隙

隔爆面的间隙指的是防爆箱的门或盖与体合璧后之间的间隙,

当容积V>2000cm3,L≥25mm时,隔爆面的间隙≤0.2mm,

当容积V>2000cm3,L≥12.5mm时,隔爆面的间隙≤0.15mm,

从以上数据可以看出,同样容积的防爆箱,隔爆面的长度越长,隔爆面的间隙可以稍微放宽一些的,

3.隔爆面粗糙度

指的是隔爆面的粗糙程度,标准规定为6.3um,

以上三点每一项都必须符合国标GB3836的要求,一项不符合,整体防爆性能皆失去意义,使得产品达不到防爆要求,

市场上经常会出现一些不符合防爆标准的产品,特别是在隔爆面和隔爆面间隙上面,表现的尤为突出,从而损害了消费者的利益,造成恶劣后果,以下我列举几个图例:

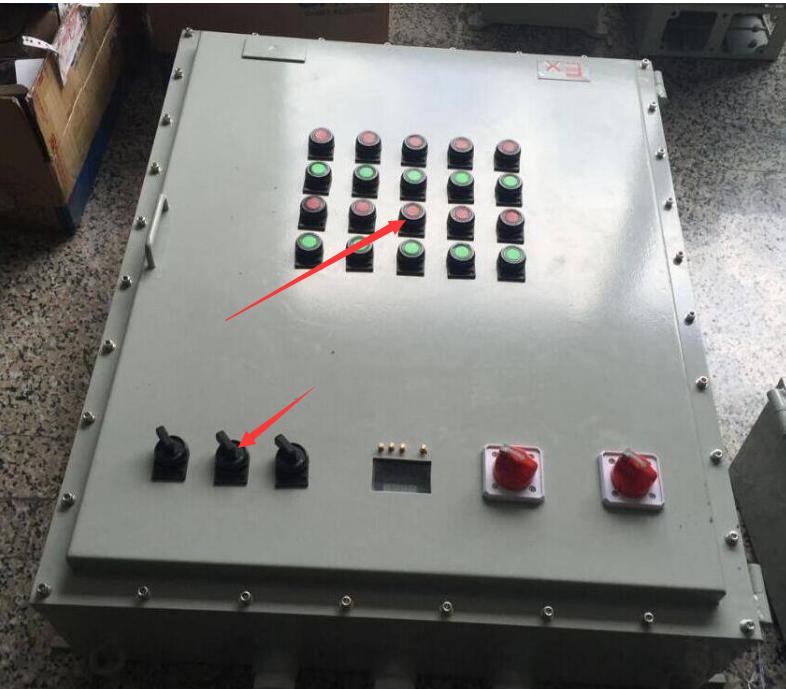

粉尘防爆配电箱

此“防爆箱”四周也确实有法兰,似乎看起来是有隔爆面,但是我们不妨看看按钮和旋钮部分,在箱体上直接开孔后装上防爆按钮,这个地方不存在隔爆面,为不合格产品,此种情况的产品市场上非常之多。

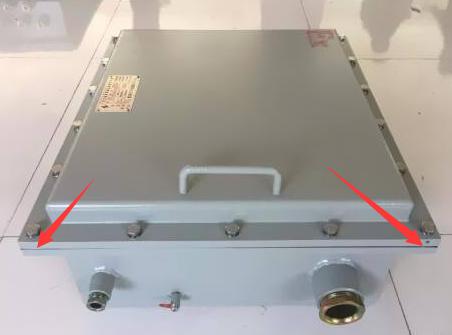

隔爆箱

此“防爆配电箱”四周也有法兰,也有隔爆面,但是我们看看门和体之间的间隙,箭头部分的口子张的够大,完全满足不了间隙是≤0.2mm的要求,当箱体内部发生爆炸或者电火花及电弧时,立即会传播到箱体外部,为不合格产品。

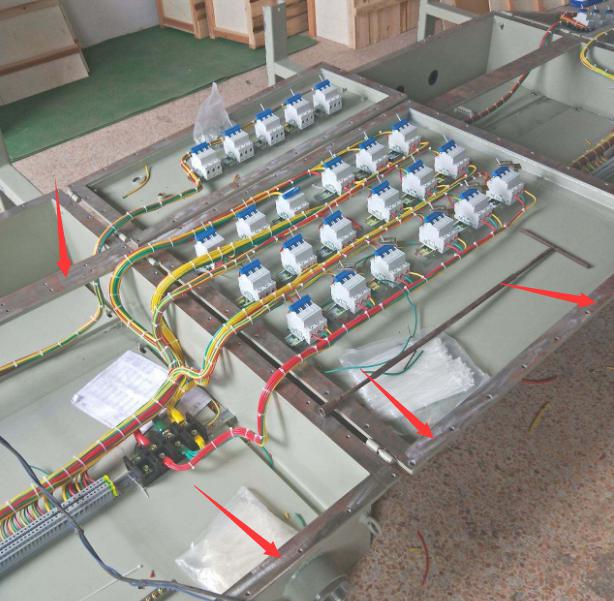

隔爆型配电箱

此箱四周也有法兰,也有隔爆面,但是当大家看到箭头部分隔爆面上由于磨光机打磨后的伤痕累累的痕迹的时候,你想到了什么?对,就是隔爆面的粗糙度,能否达到6.3?不言而喻,肯定是达不到,为不合格产品。
