防爆电气电工接线口诀(一)

发表时间:2019-04-24 16:04:04更新时间:2022-07-30 16:07:03 来源:www.hlfangbao.com 点击:0

实用防爆电器电工口诀大全是广大设备管理与维修工作者在实践中的心得与见解,主要用于:防爆小屋,防爆正压柜,防爆配电箱等防爆产品的接线,防爆电工口诀中的文字简洁、押韵、通俗易懂、内容丰富、实用,方便设备人轻松记住电工理论和数据,是电工必须掌握的要领。本防爆电工口诀简述了常用的电工技术理论、数据、施工操作规程、电缆选择诀窍仪器仪表的使用方法等。

1、简便估算导线载流量的电工口诀

十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折,铜材升级算。

说明:

10mm2以下的铝导线载流量按5A/mm2计算;100mm2以上的铝导线载流量按2A/mm2计算;25mm2的铝导线载流量按4A/mm2计算;35mm2的铝导线载流量按3A/mm2计算;70mm2、95mm2的铝导线载流量按2.5A/mm2计算;“铜材升级算”举例说明:如计算120mm2的铜导线载流量,可以选用150mm2的铝导线,求铝导线的载流量;受温度影响,最后还要乘以0.8或0.9(依地理位置)。

2、已知变压器容量,求其电压等级侧额定电流的电工口诀

容量除以电压值,其商乘六除以十。

举例:

视在电流I=视在功率S÷1.732×10KV=1000KVA÷1.732×10KV=57.736A;估算I=(1000KVA÷10KV)×6÷10=60A

说明:适用于任何电压等级。

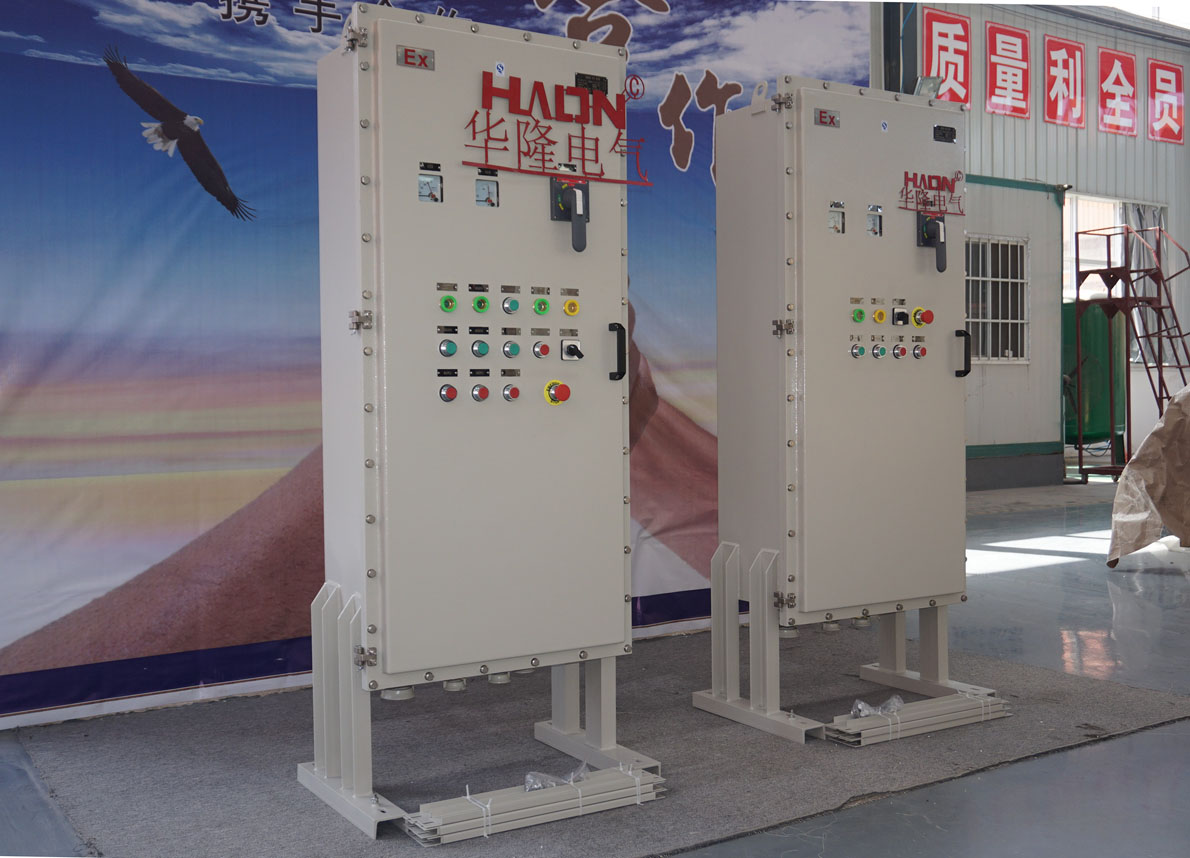

防爆配电柜

3、已知变压器容量,速算其一、二次保险丝电流值的电工口诀

配变高压熔断体,容量电压相比求。

配变低压熔断体,容量乘九除以五

4、已知三相防爆电动机容量,求其额定电流的电工口诀

容量除以千伏数,商乘系数零点七六;

已知三相二百二电机,一千瓦三点五安培;

已知高压三千伏电机,四个千瓦一安培。

注:1KW÷0.22KV×0.76≈1A ;4KW÷3KV×0.76≈1A口诀适用于任何电压等级的三相防爆电动机额定电流计算。口诀使用时,容量单位为kW,电压单位为kV,电流单位为A。

5、测知电力防爆变压器二次侧电流,求算其所载负荷容量的电工口诀

已知配变二次压,测得电流求千瓦。

电压等级四百伏,一安零点六千瓦;

电压等级三千伏,一安四点五千瓦;

电压等级六千伏,一安整数九千瓦;

电压等级十千伏,一安一十五千瓦;

电压等级三万五,一安五十五千瓦。

防爆配电箱

6、已知小型380V三相笼型防爆电动机容量,求其供电防爆正压柜最小容量、负荷开关、保护熔体电流值的电工口诀

直接起动电动机,容量不超十千瓦;

六倍千瓦选开关,五倍千瓦配熔体;

供电设备千伏安,需大三倍千瓦数。

说明:

(1)口诀所述的电动机是小型AC380V鼠笼型三相防爆电动机,防爆电动机起动电流很大,一般是额定电流的4-7倍。

(2)用负荷开关直接起动的电动机容量最大不应超过10kW,一般以4.5kW以下为宜,且开启式负荷开关(胶盖瓷底隔离开关)一般用于5.5kW及以下的小容量防爆电动机作不频繁的直接起动。封闭式负荷防爆开关(铁壳开关)一般用10kW以下的防爆电动机作不频繁的直接起动。防爆配电箱负荷开关均由简易防爆隔离开关闸刀和防爆熔断器或熔体组成,选择额定功率的6倍开关为宜。
