防爆电气电工接线口诀(三)

时间:2019-04-25 13:48:58 来源:www.hlfangbao.com 点击:

12、巧用电笔判断380/220V三相三线制防爆正压柜供电线路相线接地故障的电工口诀

星形接法三相线,电笔触及两根亮,剩余一根亮度弱,该相导线已接地;若是几乎不见亮, 金属接地的故障。

说明:

防爆正压柜的二次侧一般都接成Y形,在中性点不接地的三相三线制系统中,用验电笔触及三根相线时,有两根通常稍亮,而另一根上的亮度要弱一些,则表示这根亮度弱的相线有接地现象,但还不太严重;如果两根很亮,而剩余一根几乎看不见亮,则是这根相线有金属接地故障。

防爆正压柜

13、防爆小屋电缆选择电工口诀

“二点五下乘以九,往上减一顺号走”

说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm’导线,载流量为2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五,双双成组减点五”

说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。

“条件有变加折算,高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量,可按25mm2铝线计算。

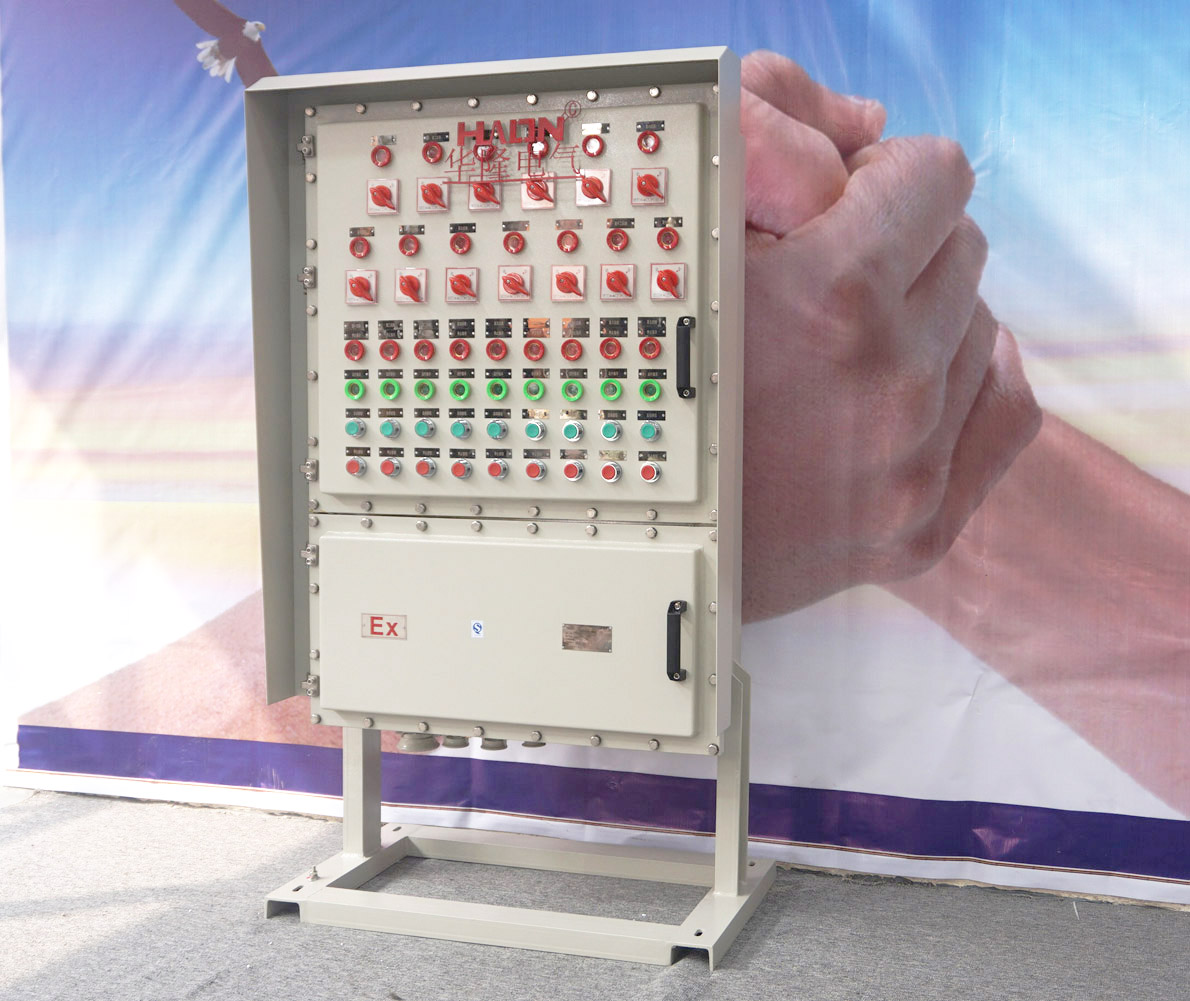

防爆配电箱

防爆配电箱功率、线径、电流四者的关系

在单相220V的线路中,每1KW功率的电流在4.5A—5A左右,三相平衡负载的三相电路中,每1KW功率的电流在2A左右;也就是说单相电路中,每1平方毫米的铜芯线可以承受1KW的功率,电流在4.5A—5A左右,换算成三相平衡负载,那就每1平方毫米的铜芯线可以承受2KW—2.5KW的功率。这个就是一般电工都用的“经验公式”,它比物理计算公式好记,所以被广泛地采用。

分析小屋导线线径与电流规格表

导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。

常用的从1平方毫米开始: 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米;不常用的有:0.5、0.75、300、400、500平方毫米等。

下面是铜线在不同温度下的线径所能承受的最大电流表格。

导线线径一般按如下公式计算:

铜线: S= IL / 54.4*U`

铝线: S= IL / 34*U`

式中:I——导线中通过的最大电流(A)

L——导线的长度(m)

U`——充许的电源降(V)

S——导线的截面积(mm2)

说明:

1)、U`电压降可由整个系统中所用的设备(防爆控制箱)范围分给系统供电用的电源电压额定值综合起来考虑选用。

2)、计算出来的截面积往上靠。

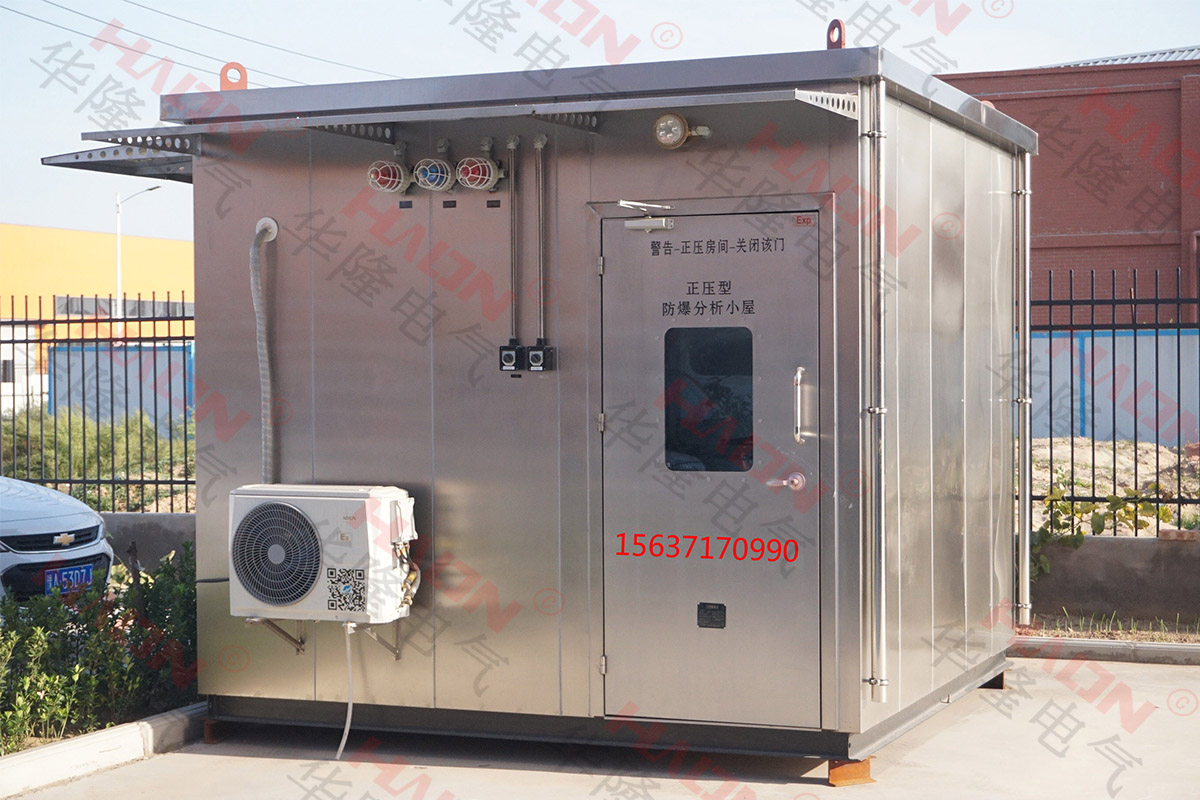

分析小屋
