防爆电气设备对设备紧固件的要求

编辑:河南华隆电气文章来源:www.hlfangbao.com点击次数:
  对于防爆设备(防爆正压柜,防爆分析小屋,防爆配电箱),紧固件通常是保持其防爆型式完整性的重要部分,尤其隔爆型“d”及部分粉尘防爆型设备等必须采用特殊紧固件,它们起紧固隔爆接合面或保持外壳密封性的作用,对保证防爆型式的完整性至关重要。如果紧固件的螺距、公差配合等不达标,则易出现脱落、松动等问题,从而影响设备的防爆性能,形成安全隐患。因此,防爆设备应选用符合防爆标准要求并通过试验验证的紧固件,并只能用相同的紧固件进行更换。
下面,对防爆设备紧固件的要求做下简要介绍,供大家参考。

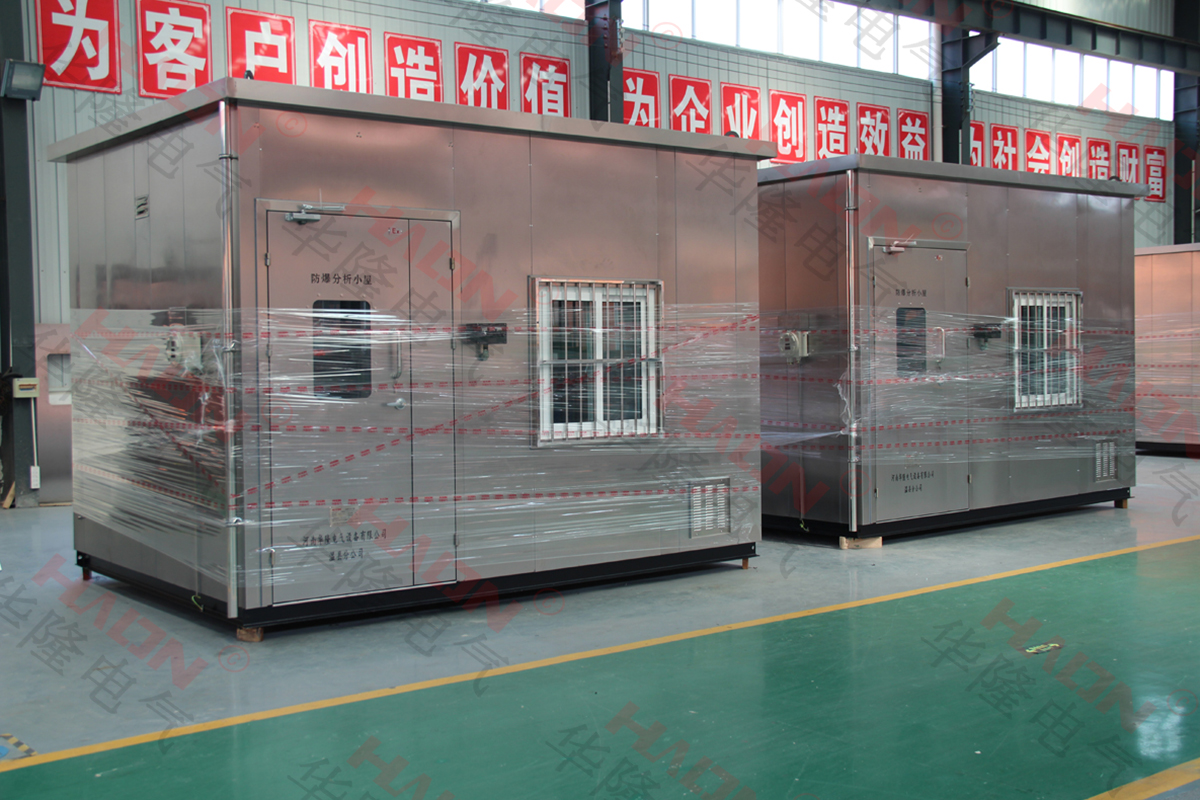

防爆分析小屋
紧固件的通用要求
1.1对保证专用防爆型式或用于防止触及裸露带电零件所必须的紧固件,只允许使用工具(如,螺丝刀、扳手等)才能松开或拆除。
1.2如果紧固件的材料适合于外壳材料,含轻金属的外壳用紧固件可以用轻金属或非金属材料制成。
1.3只有螺纹形状适合于外壳材料时,才可以在外壳上攻螺孔,用于安装在工作中可能打开的盖。

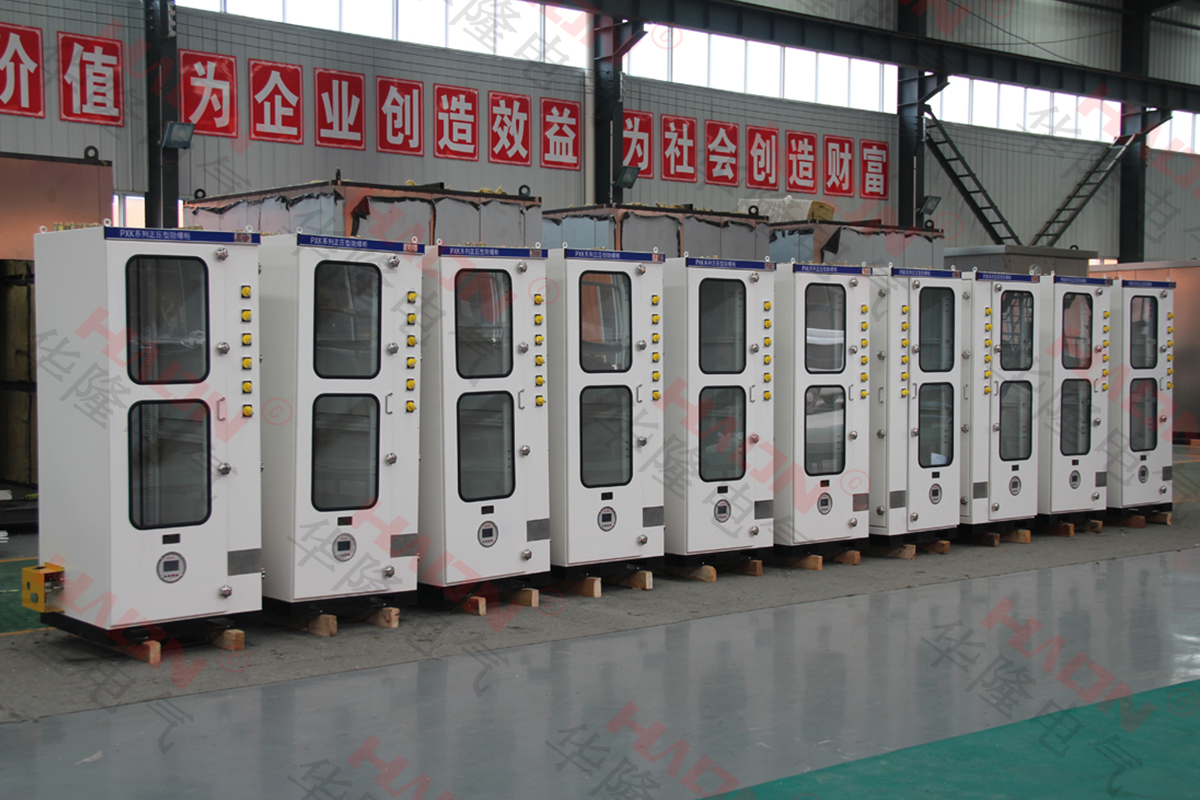

防爆正压柜
特殊紧固件的要求
螺纹的螺距、公差配合,螺栓(钉)头或螺母应符合相关标准要求。
2.1螺纹的螺距应符合GB/T 9144大螺距公制螺纹的要求,此系列是从GB/T 193规定的普通螺纹系列优选出来的,公称直径范围为1mm~64mm;螺纹的公差配合应符合GB/T 197和GB/T 2516中的6g /6H(数字表示公差等级,精度越高数值越小;字母表示公差带位置,外螺纹用小写字母,内螺纹用大写字母)。
2.2符合标准要求的标准件
2.2.1外六角螺栓应符合GB/T 5782或GB/T 5783的要求。
2.2.2 内六角圆柱头螺钉应符合GB/T 70.1的要求。
2.2.3 内六角紧定螺钉应符合GB/T 77(平端)、GB/T 78(锥端)、GB/T 79(圆柱端)或GB/T 80(凹端)的要求。
当采用其它螺栓(钉)头或螺母紧固件时,防爆设备上应标志“X”,并且在产品使用说明书中对这些紧固件进行详细规定,并说明只能用相同的紧固件进行更换。
2.3 特殊紧固件孔的要求

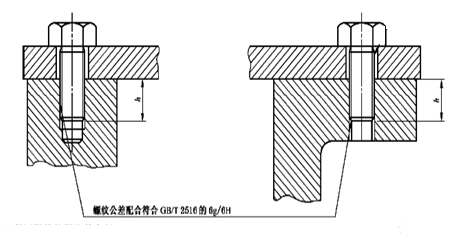

2.3.1特殊紧固件孔允许啮合的螺纹深度h应至少等于紧固件螺纹的外径(如图1)。
图1:特殊紧固件孔允许啮合的螺纹深度h
2.3.2 特殊紧固件孔的螺纹公差应符合GB/T 197和GB/T 2516中6H,且应满足以下条件:
a) 螺栓头下面孔应按照GB/T 5277-1985不大于H13的中等装配的尺寸要求, 即图2中c部位间隙应不大于GB/T 5277-1985的 H13中等装配允许的最大间隙(如,M6螺栓配合的孔径应不大于Ф6.6)。

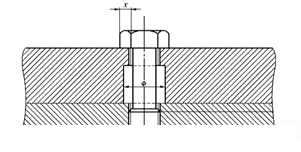

图2:螺栓头下面孔与螺栓的配合间隙
b) 细杆螺栓头(或螺帽)下面的孔应攻丝,以保证螺栓不脱落。螺孔尺寸应保证与被连接件接触面积至少等于非细杆螺栓在光孔中的接触面积(图3中的“X”环形接触部分)。即细杆紧固螺栓与被连接件的接触尺寸X应不小于全螺纹紧固螺栓(见图2)的接触尺寸。
图3:细杆紧固螺栓头与被紧固件的接触面
2.4 内六角紧定螺钉的要求
用于紧固螺纹盖的内六角紧定螺钉(如,防松用途),螺纹的公差配合应符合GB/T 197和GB/T 2516中的6g /6H,且在紧固以后不能从螺孔中凸出。
