CEMS(分析小屋)工程安装技术资料

时间:2020-05-25 13:33:21 来源:www.hlfangbao.com 点击:

1.分析小屋:

分析小屋内部安装空调(寒冷地区配置电热油丁),确保室温保持在5~40℃,分析房顶的水平位置低于采样点不少于2m(此距离与采样管线长度有关)。

2.桥架:

平台与分析小屋间的伴热管线、电缆线铺设要求走桥架,桥架规格不小于150mm*100mm。平台上线缆铺设要求走桥架,桥架规格不小于100mm*50mm。

3.供电

220VAC、50Hz、≥5kW;

4.仪表风要求:

洁净无油无水的仪表风(露点≤0oC),两路,一路敷设至分析小屋,另一路铺设至平台,均以G1/2内螺纹球阀为终端,具体压力和流量如下(单套):

◆ 客户有压缩气源,则要求压力:0.3~0.7MPa,流量:330L/min,压力和流量要稳定。

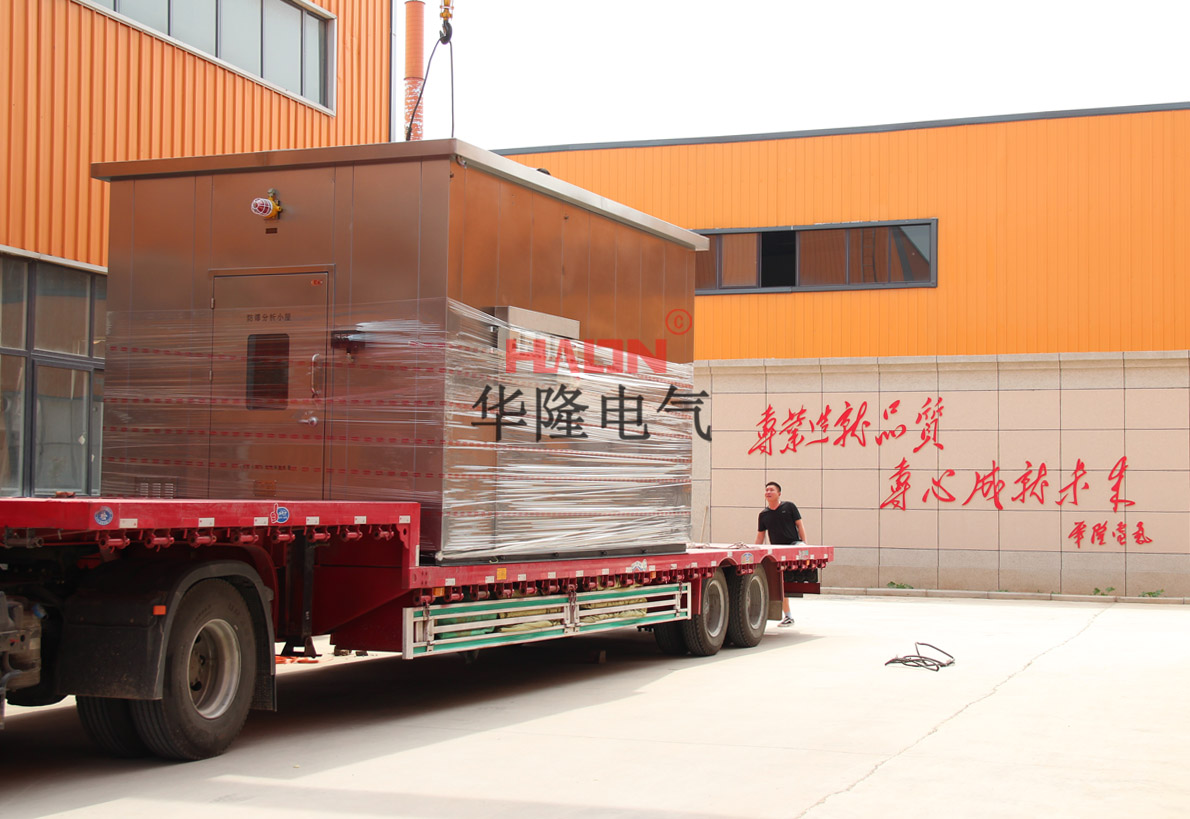

分析小屋

5.开孔位置:

参考环保标准HJ/T 76-2007,测量点的要求如下:

★优先选择垂直管段和烟道负压区域,垂直烟囱优先选择在烟囱的1/3处。

★ 对于颗粒物CEMS,应设置在距弯头、阀门、变径管下游方向不小于4倍直径,和距上述部件上游不小于2倍直径处。

★ 对于气态污染物CEMS,应设置在距弯头、阀门、变径管下游方向不小于2倍直径,和距上述部件上游不小于0.5倍直径处。

★ 对矩形烟道,其当量直径为:D=2AB/(A+B),式中A、B为管道边长。

★ 环保验收对比孔应在烟气采样孔断面下游约0.5米处预留。

★ 当开孔位置无法以上要求时,测量点开孔需要由环保检测部门和客户共同确定。

6) 安装平台、扶梯:

★ 采样口处绕烟囱一周安装监测平台,平台使用钢架结构支撑,并与烟道固定。

★ 安装平台宽度≥1.3米,防护栏高度≥1.2米,平台的底面应使用防滑钢板。

★ 在平台一侧建造上下平台用的梯子,折梯:梯宽0.7m,踏步高≤0.3m,护栏高0.7m。爬梯:梯宽0.5m,踏步高≤0.3m,当梯段高度超过3m时应设防护笼,护笼直径为0.7m。

7.安装时使用的主要工具:

★ 开孔钻及配用工具、水管等;钻头直径:30mm、60mm、90mm。(砖烟道用)

★ 冲击钻;钻头直径:8mm、12mm。

★ 安装CEMS分析小屋相关设备所涉及到的吊装设备;

★ 常用工具;

8) 安装材料:

★ 不锈钢膨胀螺栓(金属):8mm;(现场实际使用)

★ 不锈钢管卡膨胀螺栓(金属):8mm;(现场实际使用)

★ 普通膨胀螺栓(塑料):6mm、8mm;(现场实际使用)

★ 固定管子尺寸:20mm、40mm。(现场实际使用)

★ 电缆护线管及其它常用材料。(现场实际使用)

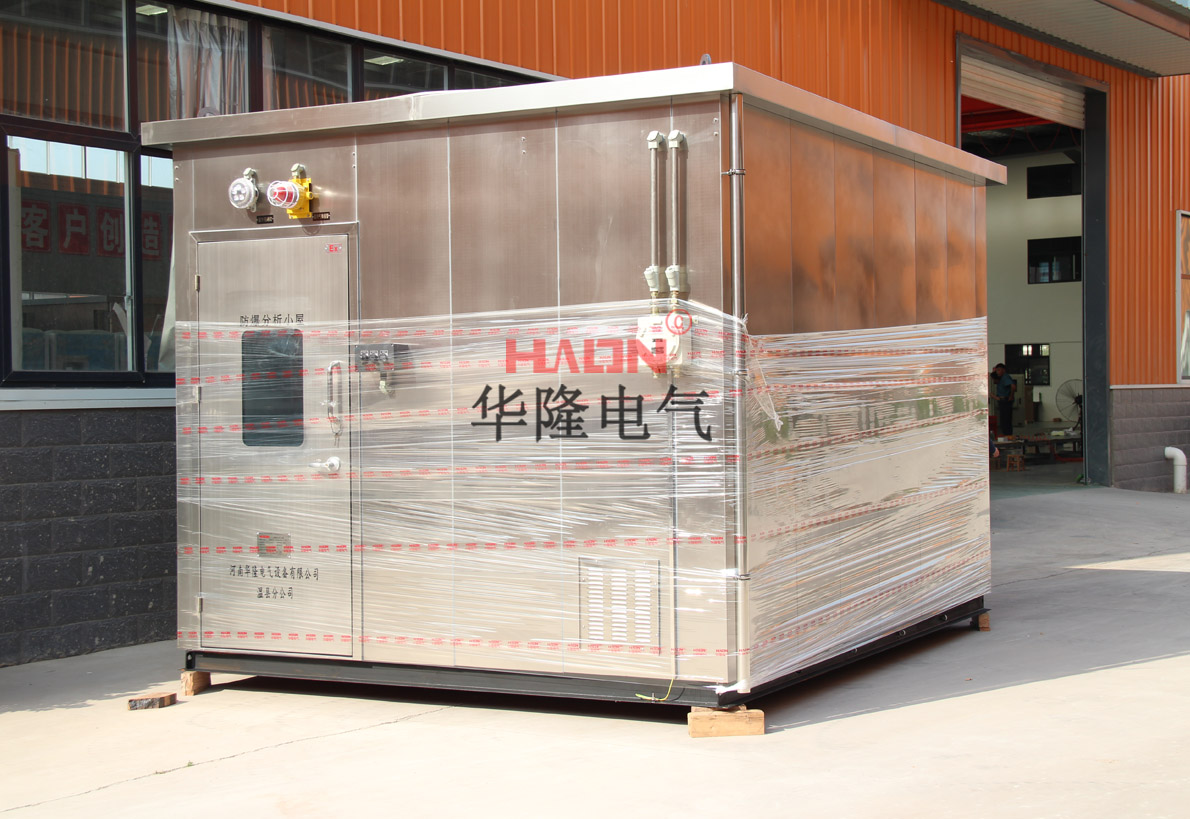

CEMS分析小屋
