防爆配电箱在安装中怎么计算电线的损耗

编辑:防爆配电箱文章来源:www.hlfangbao.com点击次数:

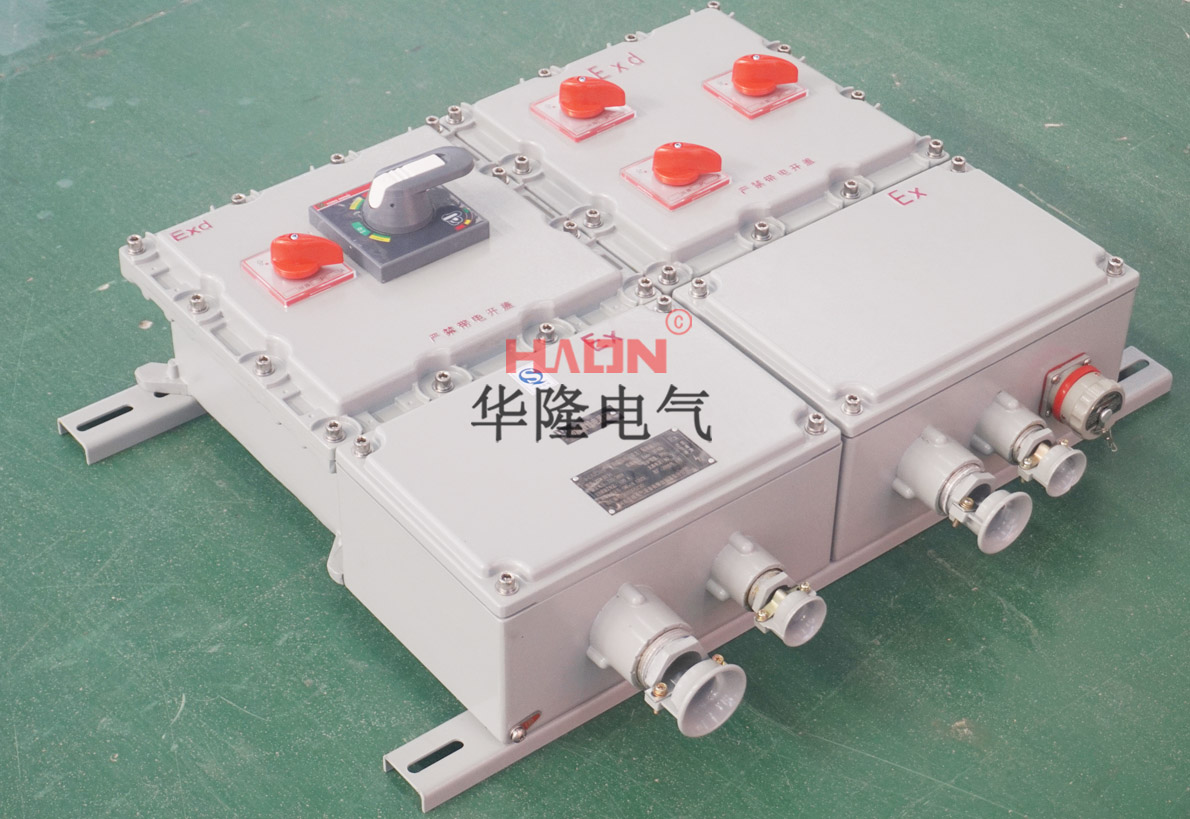

防爆配电箱

防爆配电箱电压的下降跟电线电阻的大小有关,电线电阻的大小跟电线的长度和横截面有关,所以我们要计算防爆配电箱电压下降的大小,就要先计算出电线电阻的大小。

比如防爆配电箱的外接电源线的长度为500米,2.5平方的铜线,它的电阻是多大?我们查表得知,铜线在气温30度的时候,它的电阻率是0.0185Ω。根据公式,这条铜线的电阻等于R=0.0185×500÷2.5=3.7Ω

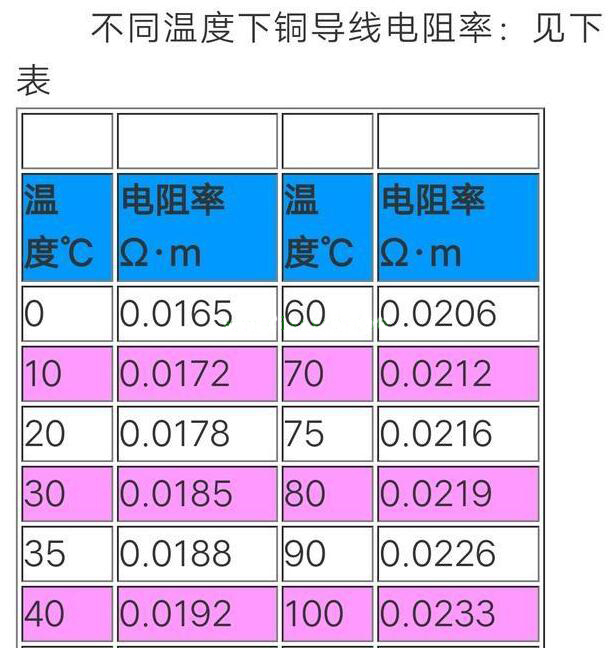

铜导线电阻表

计算出导线的电阻,我们再根据欧姆定律算出电线的电压降,也就是电线损耗。

那么距离防爆配电箱500米安装一个220伏1000瓦的防爆灯,2.5平方的铜线够用吗?要解答这个问题,首先就要知道220伏1000瓦的防爆灯,它的电流是多少?

单项电阻性负载电流计算方法

我们已知功率和电压,求电流。

I=P÷U

=1000÷220

≈4.5A

计算得出电流为4.5安,那么,电线的损耗是多少呢?

我们知道,纯电阻电路的电压

U=IR

电压是两条线之间的电位差,所以在计算电压的时候,电线的电阻也要把两条都算进去。从例1我们知道,单条500米2.5平方的铜线,它的电阻是3.7Ω,那么两条就是

3.7×2=7.4Ω

电线的损耗压降为

△U=I2R

=4.5×7.4

=33.3v

上面计算的就是电线的线损。也就是500米2.5平方的铜线,损耗了33.3伏的电压,电线末端电压下降约为15%,电线末端的电压为

220-33.3

=186.7v

根据计算结果,如果防爆灯的电压波动范围允许在15%,那是可以正常使用的。

电压下降,功率不变,电流等于

1000÷186.7

≈5.4A

根据后面的表我们得知,2.5平方的铜线,完全可以承载得了。
