防爆配电箱系统图

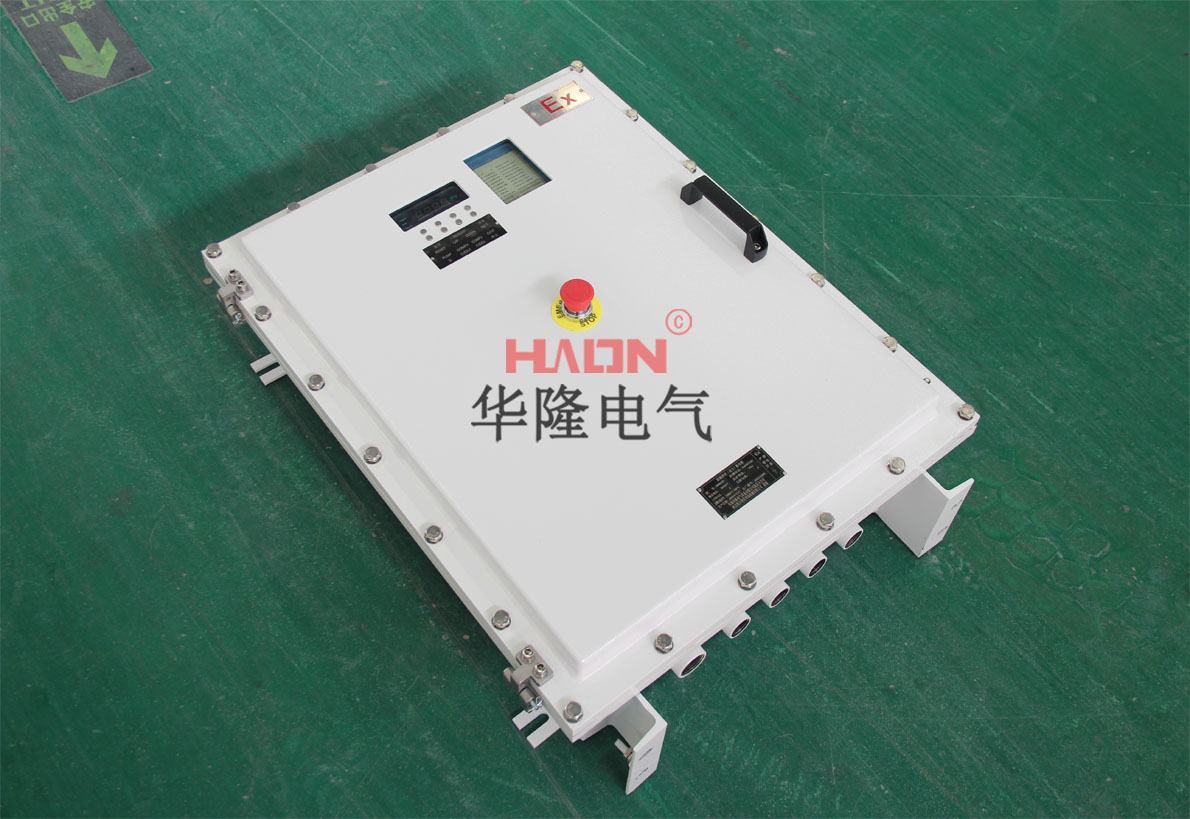

防爆配电箱如今已走入大家的视野了，但是有很多的朋友都知道防爆配电箱，但是对于结构和接线不是很懂，我们就结合一张防爆配电箱图纸来说明下。

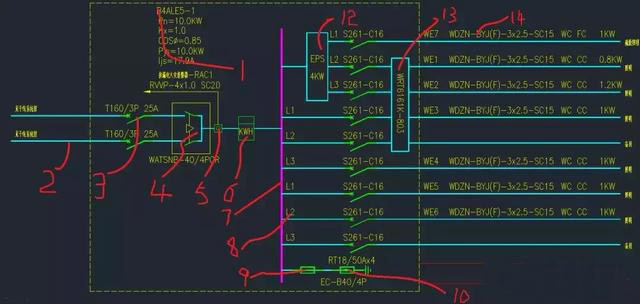

我们放上一张防爆配电箱系统图，这张图画的还是比较规范比较全面的：

系统图中各线路和图元做了标注，我们一个一个来说明。

1.是本防爆配电箱的电气参数说明，相当于电气铭牌。

B4ALE5-1：本防爆配电箱的编号。其中B4指代地下4层；ALE指代防爆应急照明配电箱；

5-1，5指代本系列防爆配电箱的编号，是第五组，1则代表其是本组防爆配电箱的第一台。

Pn、Kx、cosφ、Pjs、Ljs分别指代本防爆配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：

2.防爆配电箱进线，从图中可以看出本防爆配电箱是双路进线，一路常用电源一路备用电源。

3.T160/3P 25A，是本防爆配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表示三极，额定分断电流25A。

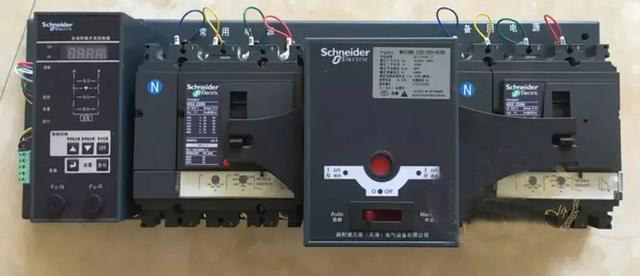

4.是双电源切换器。当常用电源突然故障或停电时，通过双电源切换开关，自动投入到备用电源上。

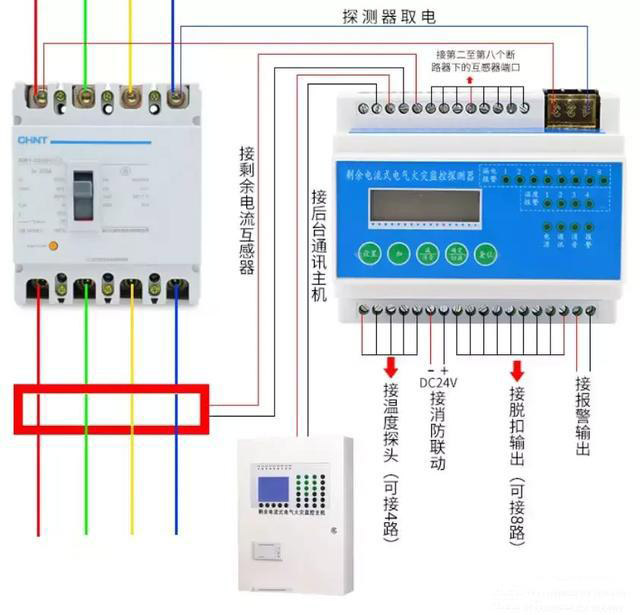

防爆配电箱接入漏电火灾报警器的信号线，一根RVVP-4*1.0的电缆，穿20的管子，具体接线可以参考下图：

6.电度表。

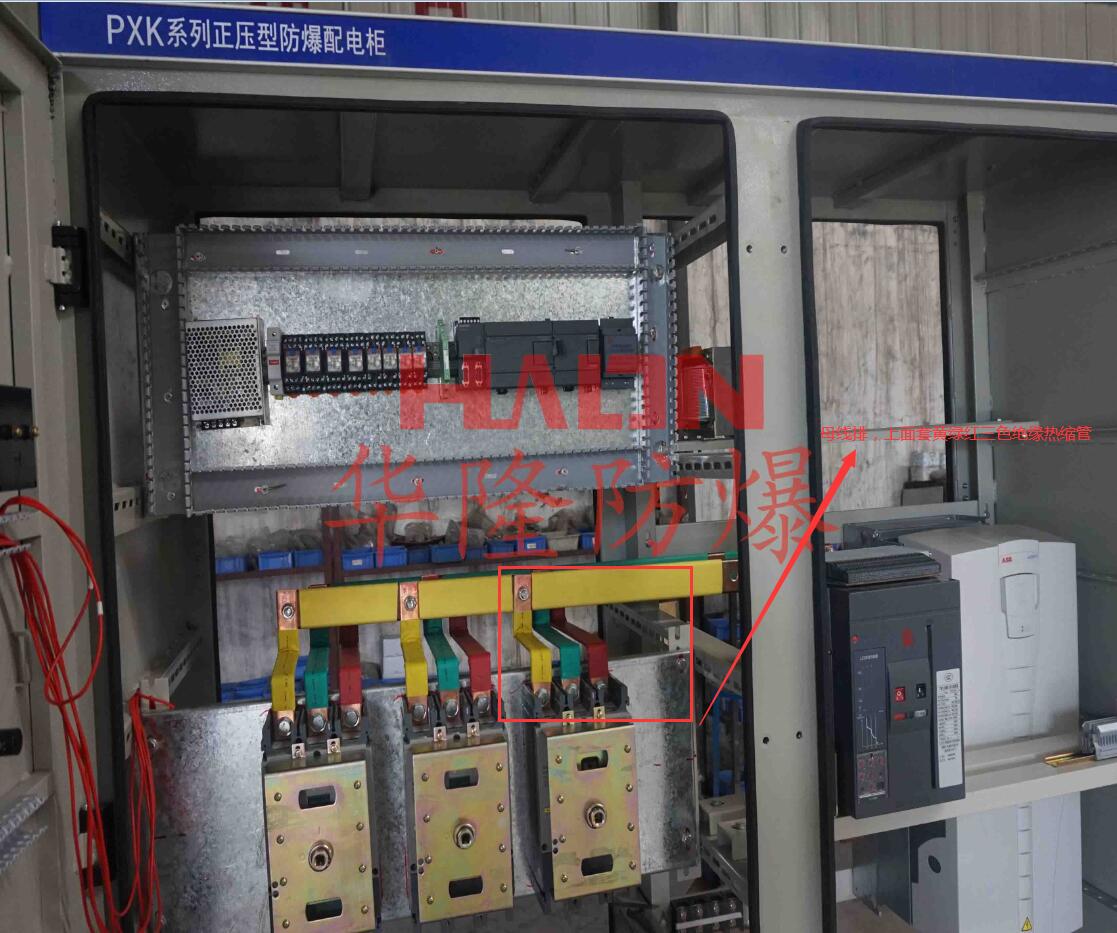

7.出线回路的母线。有些大型防爆配电箱会做母线排，小一点的则未必。

8.出线回路，可以看到本防爆配电箱出线都是单相的，L2指B相回路。

9.熔断器，熔断器是用于避雷器的保护。

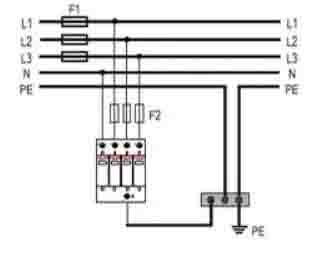

10.避雷器，用于防爆配电箱避雷，接线如图（本图熔断器的位置是下面那组，上面那组忽略吧，就当他们是断路器）：

11.消防信号引自模块，说的就是接入漏电火灾报警器的信号线；控制信号引自消控室，说的就是电表和智能照明开关量控制模块的通讯信号，这哥俩的通信电缆应该先上数据采集器和通讯网关。

12.一路出线接入4Kw的EPS，EPS是应急电源，全称EmergencyPowerSupply(紧急电力供给)，EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统，该系统能够在应急状态下提供紧急供电，用来解决照明用电或只有一路市电缺少第二路电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用。

EPS和UPS在用途和功能上有相似的地方，也有不同的地方，具体差异请自行百度。

13.是智能照明系统的开关模块，本图中框起来四路，说明这四个照明回路是接受智能防爆照明系统控制的。

14.出线电缆型号，WDZN指代无卤低烟阻燃耐火，BJV(F)指代护套交联聚烯烃护套隔氧，3*2.5是3芯2.5平方的线芯，SC15是穿15的管子敷设，WC是暗敷设在墙内，FC是暗敷设在地板或地面下，表述的是线路走线方式。

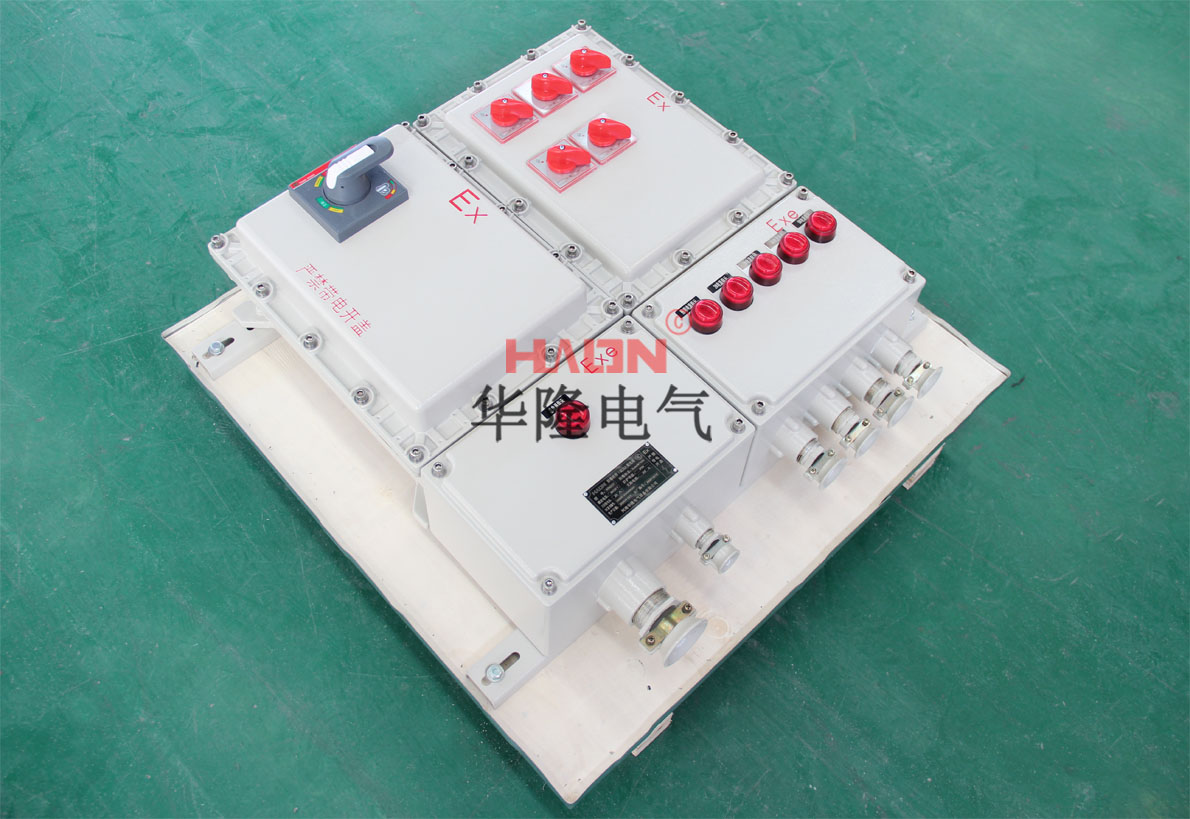

其实防爆配电箱与普通的配电箱差别在于外壳的防爆处理，内部的元器件及接线都比较相似，只要能看懂普通配电箱的系统图，防爆配电箱的系统图也能看懂的。
