防爆接线箱使用说明书

时间:2020-11-06 16:03:37 来源:www.hlfangbao.com 点击:

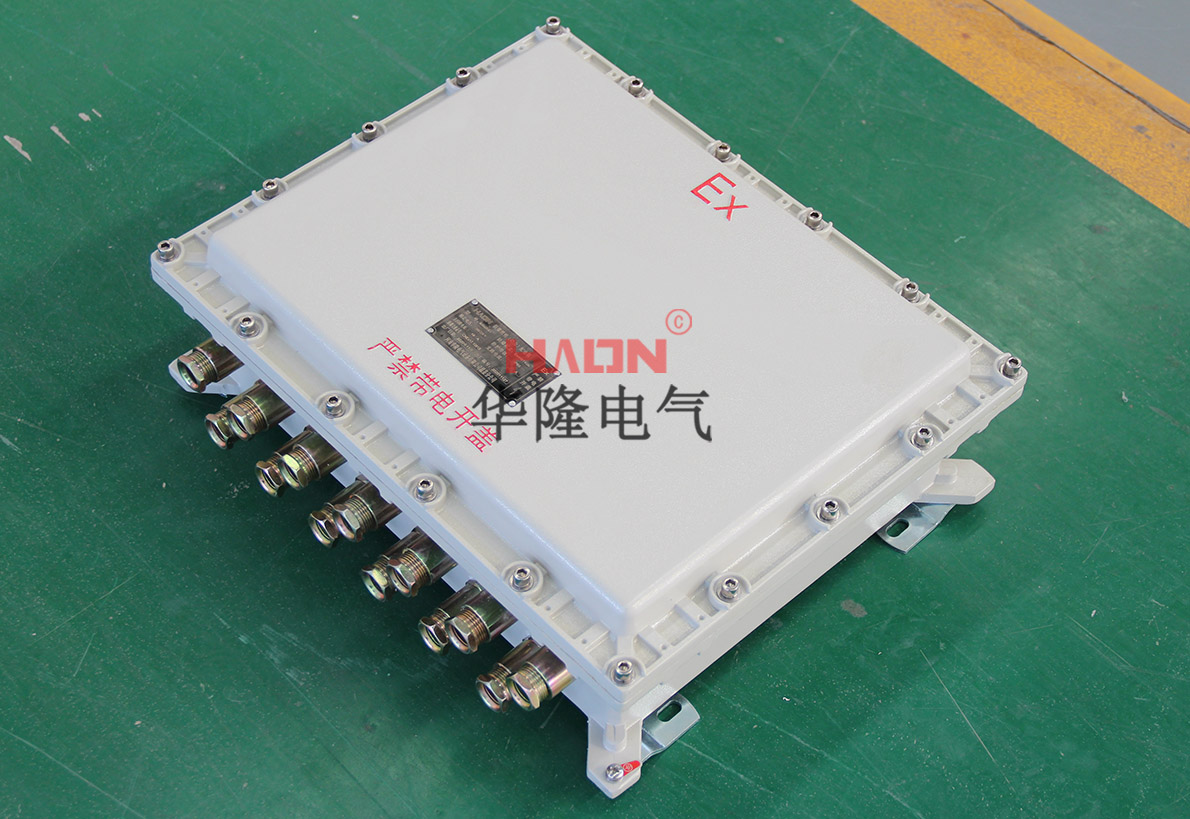

防爆接线箱

防爆接线箱用途

    BJX系列防爆接线箱(以下简称防爆接线箱),适用于II类、B级、C级T6组以下级别组别的含有爆炸性气体混合物的场所中,在交流50Hz、额定电压380V、额定电流至200A以下电路,作为连接各种电气设备接线、分线用。

使用条件

1.海拔不超过2000m;

2.周围空气温度不高于+40℃,不低于-15℃;

3.空气相对湿度不大于90%(+20℃时);

4.垂直安装倾斜度不大于5°;

5.无明显摇动和强烈冲击振动的地方;

6.无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中;

7.无滴水和其它液体侵入的地方。

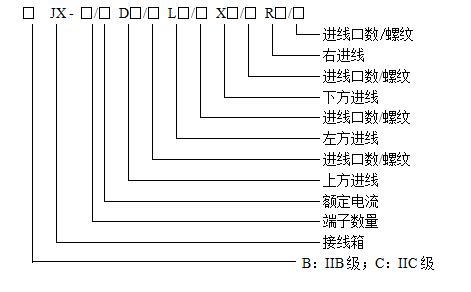

型号含义

防爆接线箱型号含义

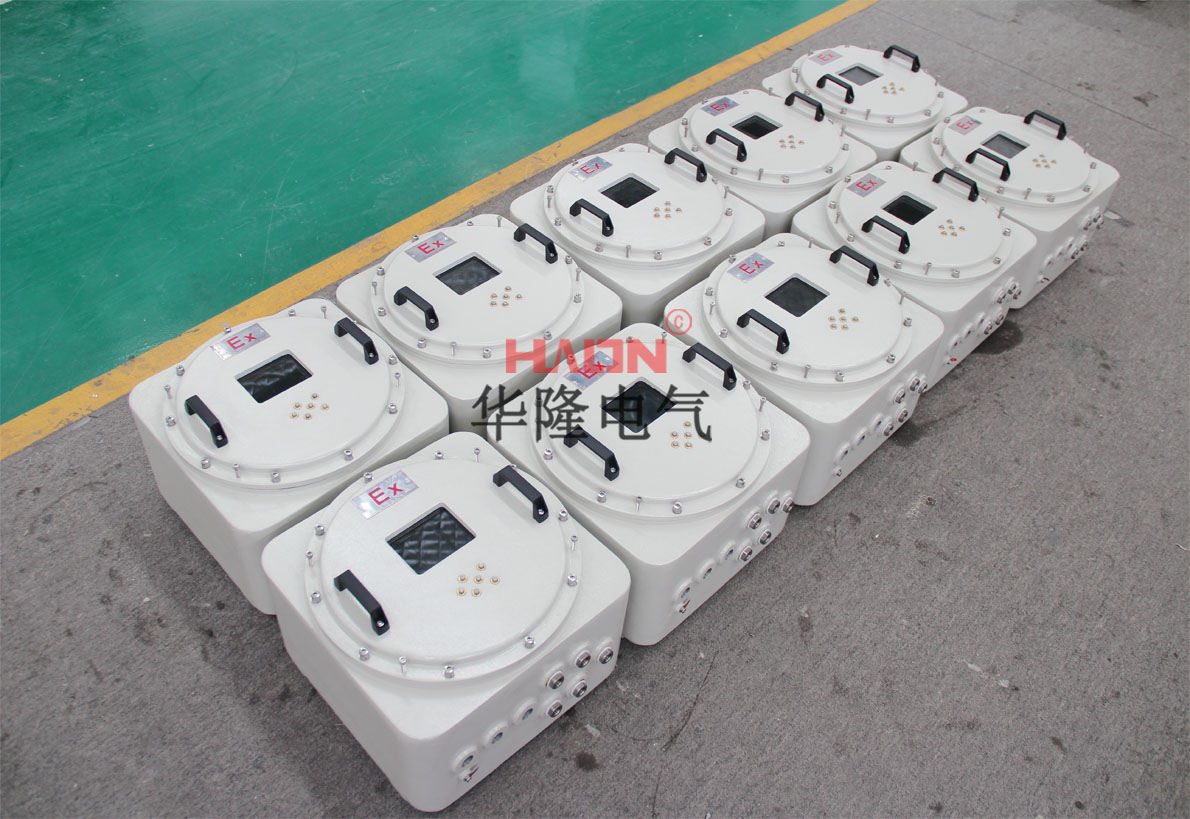

防爆接线箱

防爆接线箱主要参数

额定电压(V) 额定电流(A) 防爆标志 进出线口螺纹
380
220
10、20、30、40、50、60、80、100、120、150、200 ExedIIBT6
ExedIICT6
ExdIIBT6
ExdIICT6
G15
G20
G25
G32
G40
G50
G70
G80

结构概述

1.防爆接线箱按照GB3836.1~3-2010标准要求设计制造,并经国家指定检验机关检验合格,颁发合格证;

2.防爆接线箱可采用ZL102铸铝合金铸造成型,或采用高强腐不锈钢板焊接而成,或经济型的钢板焊接而成,进出线口方向、数量、端子数及公称直径可根据用户要求任意变化,钢管布线和电缆布线均可,电缆布线须配备电缆夹紧密封接头。

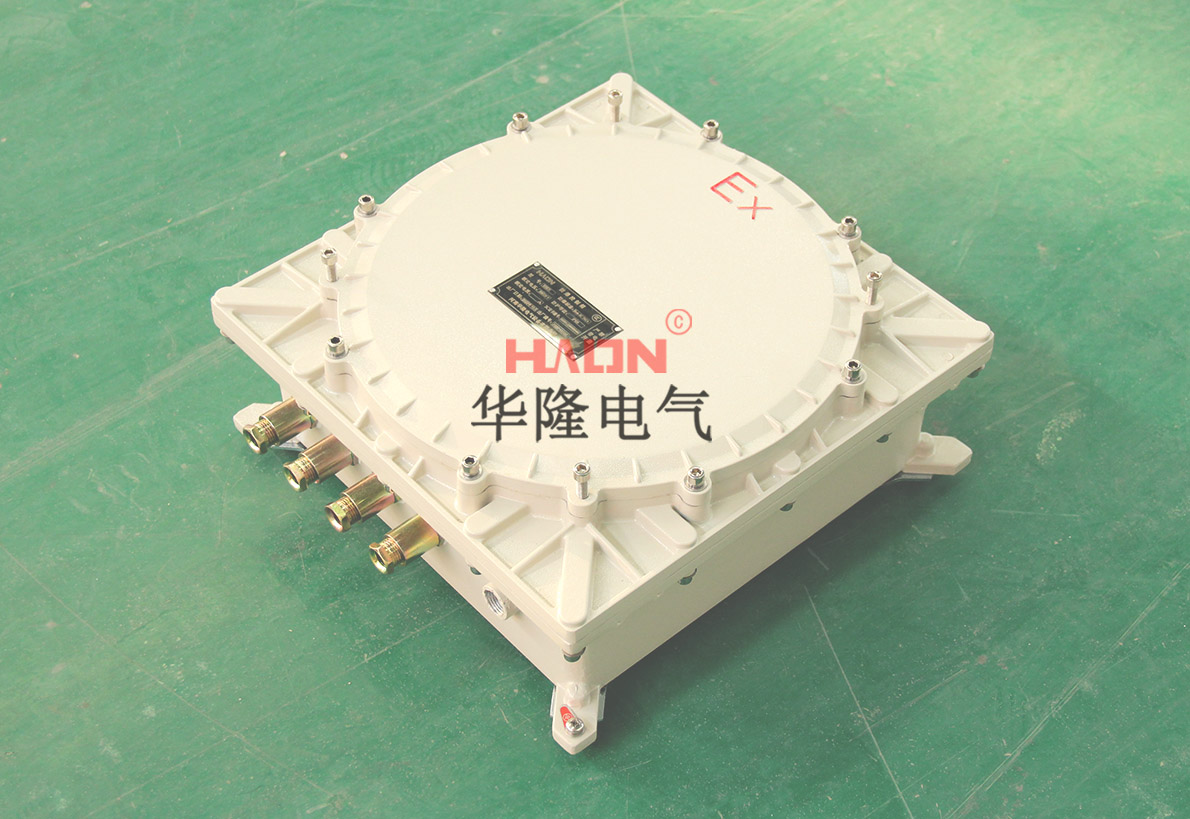

防爆接线箱

安装与维修

1.安装前应检查铭牌上的技术数据是否与实际使用情况相符;

2.检查所有紧固件是否有松动现象,如有松动应加以紧固;

3.接线箱的内外接地必须良好可靠;

4.安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧,保证密封及电缆不得松动,不使用的接线口应用密封圈和金属垫片加以封堵;

5.维修检查时必须先断开电源后方可开盖;

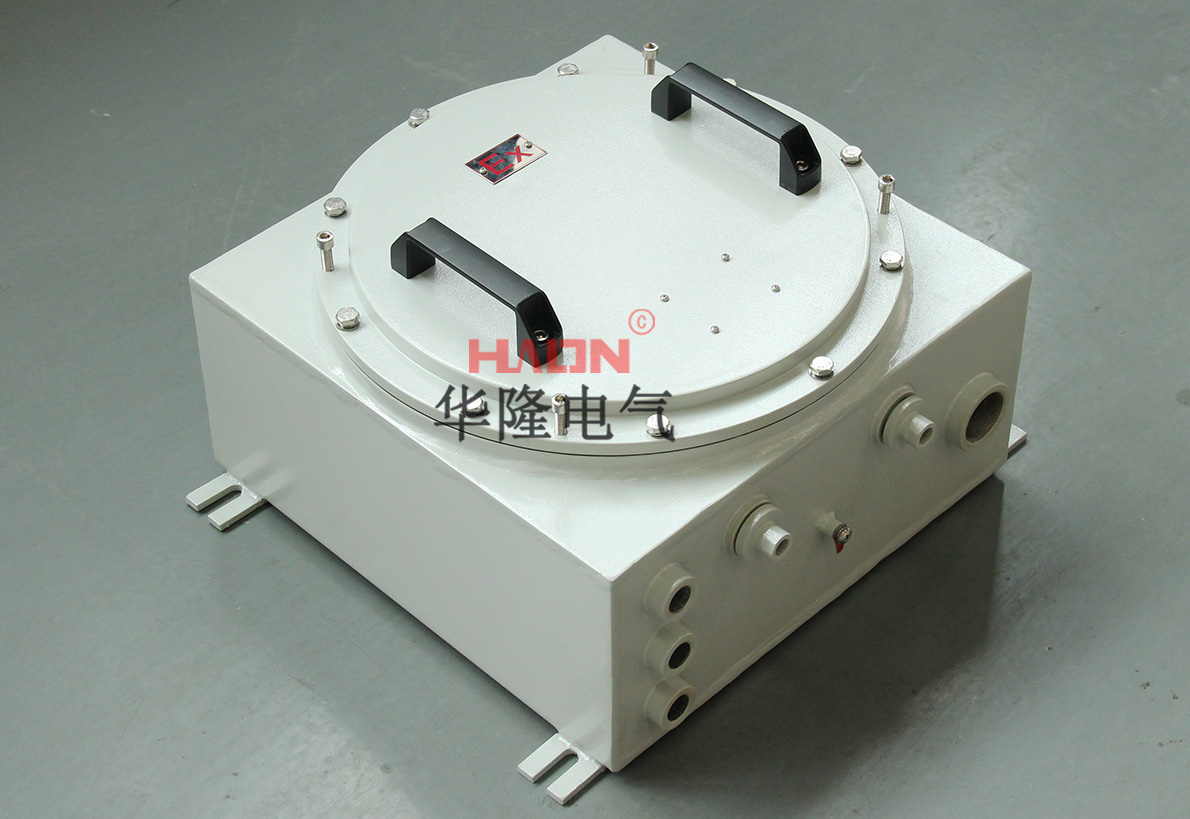

防爆接线箱

防爆接线箱订货须知

    订货时应定清接线箱的完整型号、名称、规格及订货数量。

    例:BJX-16/30防爆接线箱,端子数为16个、额定电流为30A、上方进线、进线口螺纹G25,1个,下方出线,出线口螺纹G15,4个。
