BXMD系列防爆照明动力配电箱（以下简称配电箱），适用于II类B级或C级，T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区，用于交流50Hz、额定电压220、380V或660V的线路中，用于控制三相异步电动机的起动、停止，也可用于远距离控制电动机，具有过载、短路保护功能。



一、工作条件
a． 周围空气温度不高于+40℃，不低于-5℃,24小时内平均值不超过+35℃；
b． 周围空气相对湿度不超过95%（+25℃）；
c． 在无破坏绝缘的气体或蒸气的环境中；
d． 防护等级：IP54
e． 无显著摇动和剧烈的冲击振动的地方；



二、 结构与特点
本配电箱是按照GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d”》、GB3836.3-2010《爆炸性气体环境用电气设备 第三部分：增安型“e”》标准设计制造，经国家指定检验机关检验合格，并颁发防爆合格证。
A、外壳采用铸铝合金压铸成型，表面喷塑。主腔采用隔爆型结构，内装控制电机变频器、调速电位器、电源转换开关、温度显示模块等。其结构紧凑、外形美观。进出线采用钢管或电缆布线均可。
三、 主要技术参数

型  号	额定电压（V）	变频器功率	防爆标志
BXMD	输入220 输出380	0.25KW 0.4KW 0.75KW	ExdIIBT4

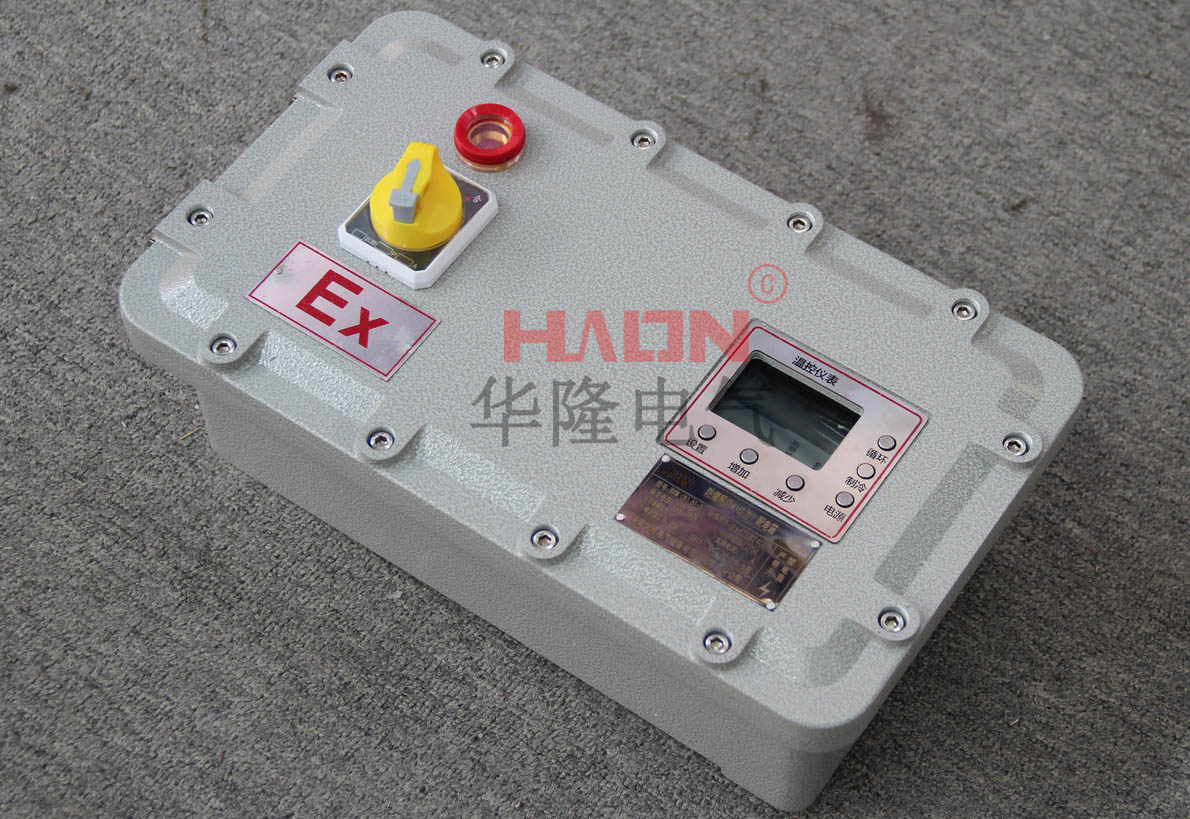

四、外形示意图：例：
拼装方式可根据用户要求而定，按用户提供的线路图进行设计。



备注：也可以做成不带温度显示的。
