一种电缆进线夹紧装置的结构设计

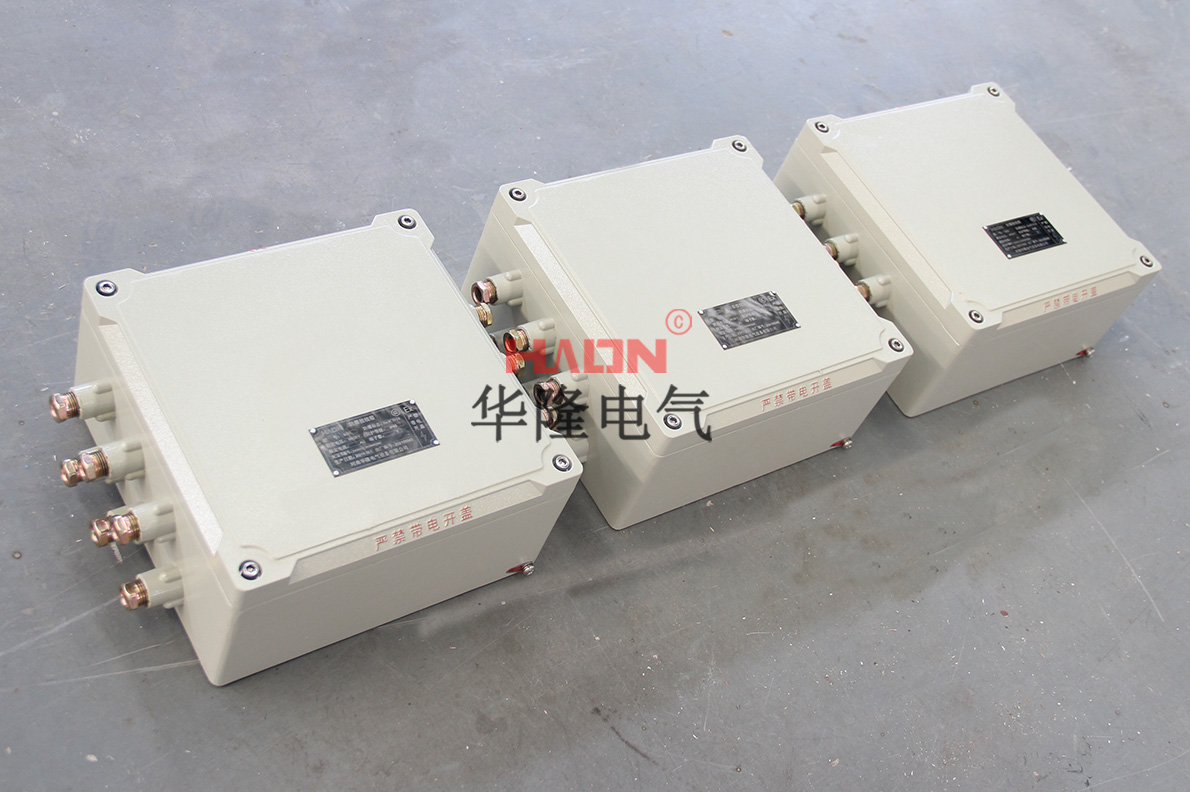

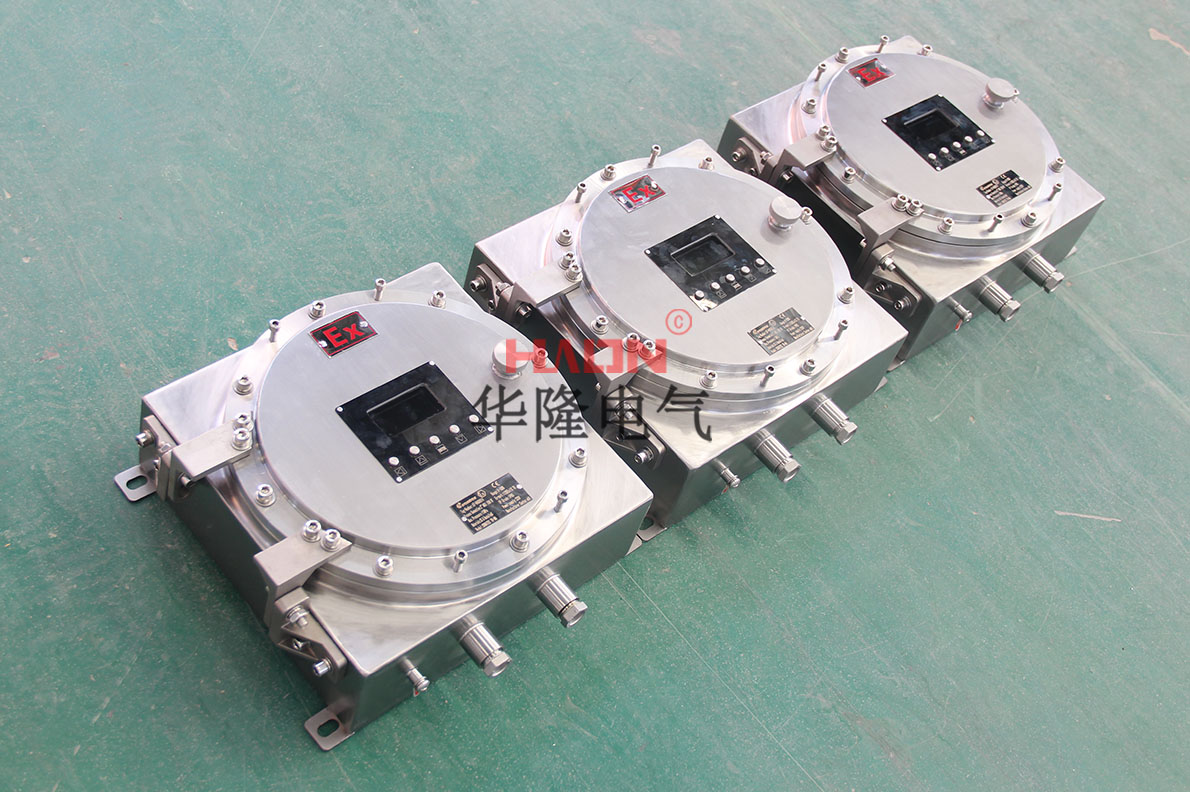

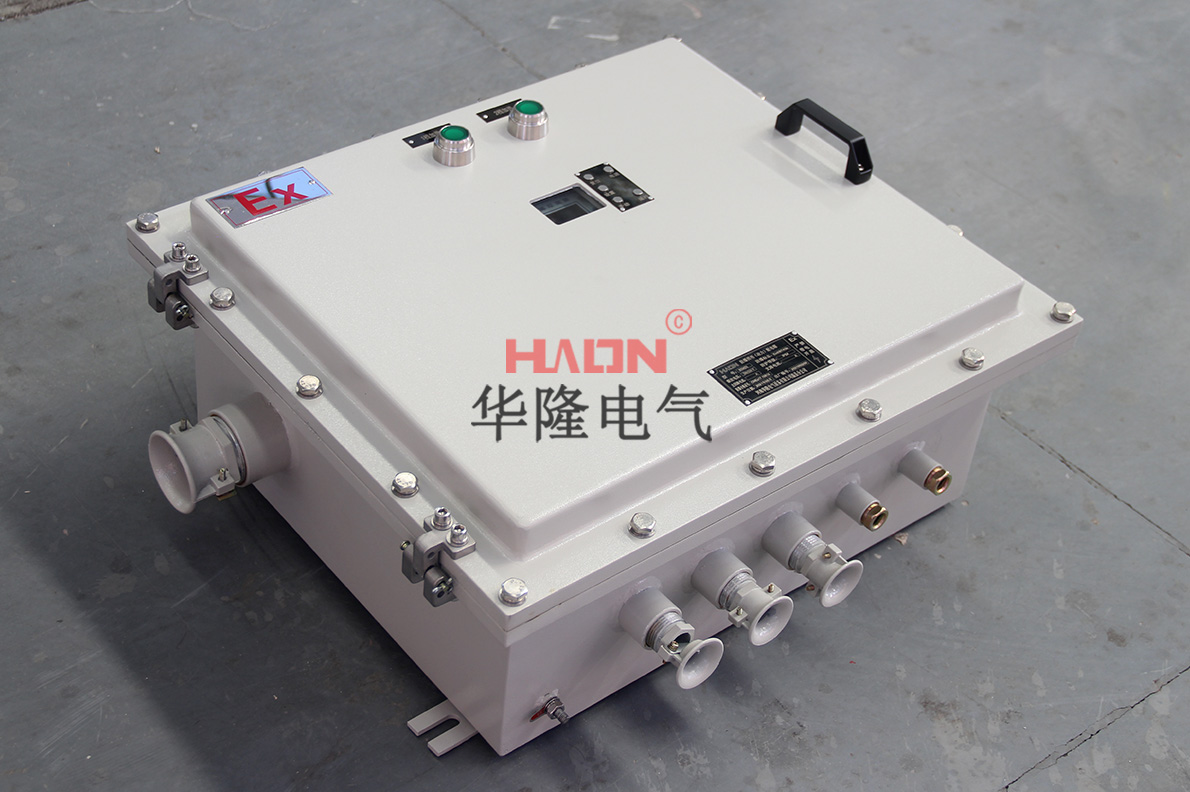

防爆接线箱是一种经过防爆改造的特殊配电设备，适用于各种高风险场所。与普通民用接线箱相比，它具备防爆功能，用于电气配线。其主要功能是连接电缆线路，对电缆接头进行密封和防护处理，以避免电缆接头在特殊场所中点燃易燃易爆物质，从而发生事故。

防爆接线箱是由壳体、壳盖、进出线电缆夹紧装置和内装接线端子等主要部件构成。壳体和壳盖采用铸造铝合金经压铸成型，并经过打磨和静电喷塑处理，然后与进出线电缆夹紧装置和接线端子进行组装。在使用过程中，电缆进线夹紧装置可能会遇到突发情况，如果电缆受到外力的拔脱，可能导致电缆接线端头松脱，从而发生短路事故。因此，设计一种防止电缆接线端头松脱的电缆进线夹紧装置非常必要。

研发内容

本文介绍了一种电缆进线夹紧装置的结构设计。该装置包括安装管、喇叭状进线管、电缆压板、密封圈以及金属挡圈等部件。其中，喇叭状进线管的外径小的一端为压紧喇叭口，该喇叭口外壁设有螺纹；安装管的内壁也设有螺纹，安装管与压紧喇叭口通过螺纹连接。在喇叭口端口处，依次抵接有金属挡圈和密封圈。此外，喇叭状进线管的外壁中部设有缺口，该缺口内设有电缆压板。喇叭状进线管的外壁中部对称固接有两个安装块，安装块通过螺丝与电缆压板连接。

该产品包含电缆进线夹紧装置、壳体、盖子和接线端子。安装管与壳体的一端固定连接，并且安装管与壳体内部相通。壳体内部固定有接线端子。盖子四周有固定螺丝，通过固定螺丝将盖子与壳体连接在一起。

此外，还有一种曲路密封垫设计，该曲路密封垫由中间空心的底部密封条和围绕底部密封条表面的凸条组成。凸条和底部密封条是一体成型的，而盖子的下表面周围则有凹槽，这些凹槽能够与凸条相互卡接。底部密封条的下表面与壳体的顶端紧密贴合。

技术创新

1.电缆压板是一种用于固定插入喇叭状进线管的电缆进线的装置，以避免电缆因为外力而被拔脱，导致电缆连接头松动，发生短路事故的技术问题。

2.为了防止外界的水进入壳体内部并导致内部线路短路，我们使用曲路密封垫进行密封处理。

技术指标

1.适用于危险气体场所的1区和2区；

2.IIA、IIB、IIC等级的T1-T5组别的气体或蒸气环境。

3.具有可燃性粉尘的环境可以分为20区、21区和22区。

工艺路线

在进行业务调研后，我们对防爆接线箱现有的问题和用户需求有了深入的了解。针对相关技术、关键和难点，我们进行了研发工作。在完成前期调研后，我们根据调研结果制定了项目方案设计，并分析了项目实施情况。完成方案设计后，我们按照计划进行实施，直到项目结项验收。同时，我们还对研发过程中的成果进行了专利申请等工作。

目前具备开发条件和工作基础。

我们的厂家专注于防爆接线箱的设计、研发、销售、安装和维护。

我们的研发团队经验丰富，具备解决方案和设计开发的能力。团队成员均拥有大专及以上学历，是一群专业知识和实践经验相辅相成的技术人才。

目前公司在防爆接线箱的开发方面已经积累了相当高水平的技术经验，成功提出了多个解决方案。公司可以借鉴现有专利技术，结合本项目的需求进行重新优化设计，从而使得研发成功具备较强的技术优势。
