防爆正压柜结构

防爆正压柜结构可分为箱式、柜式、琴式和正压小屋,其结构形式主要是按用户现场安装条件来决定。

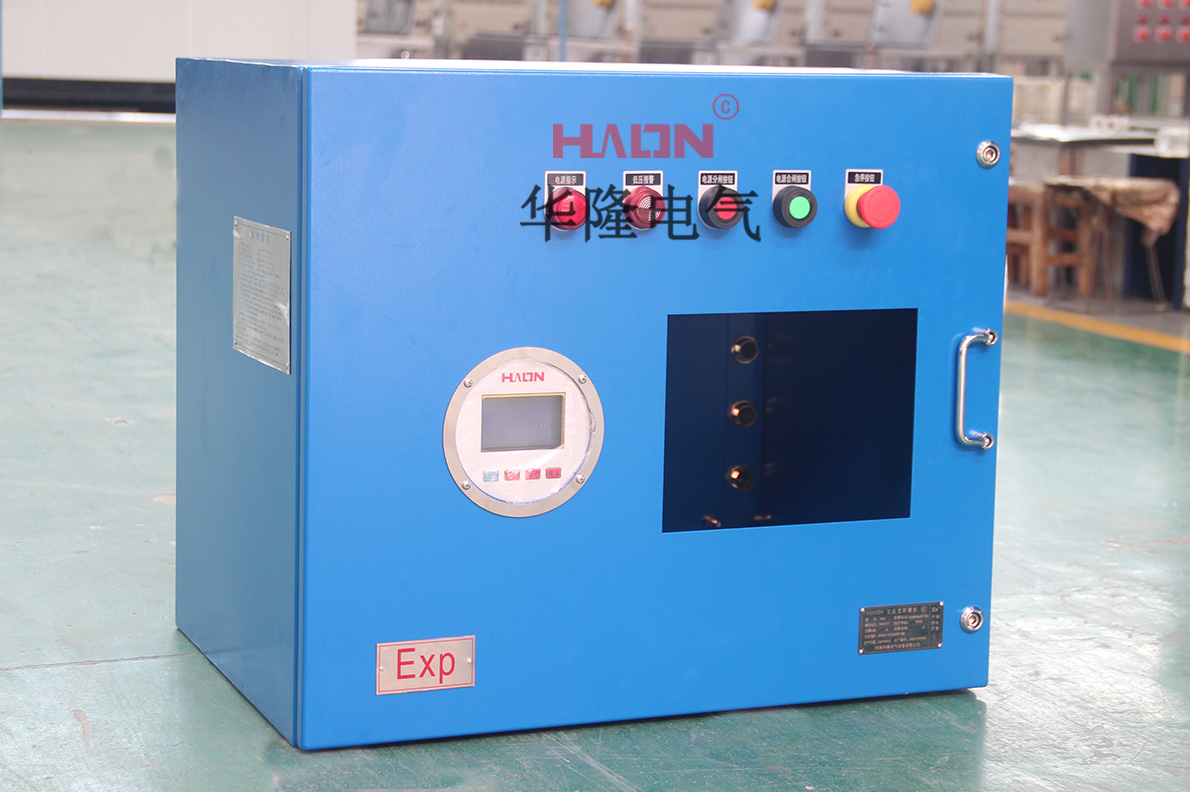

箱式防爆正压柜主要是挂式安装或直接与设备配套安装，作为设备启动、控制用。

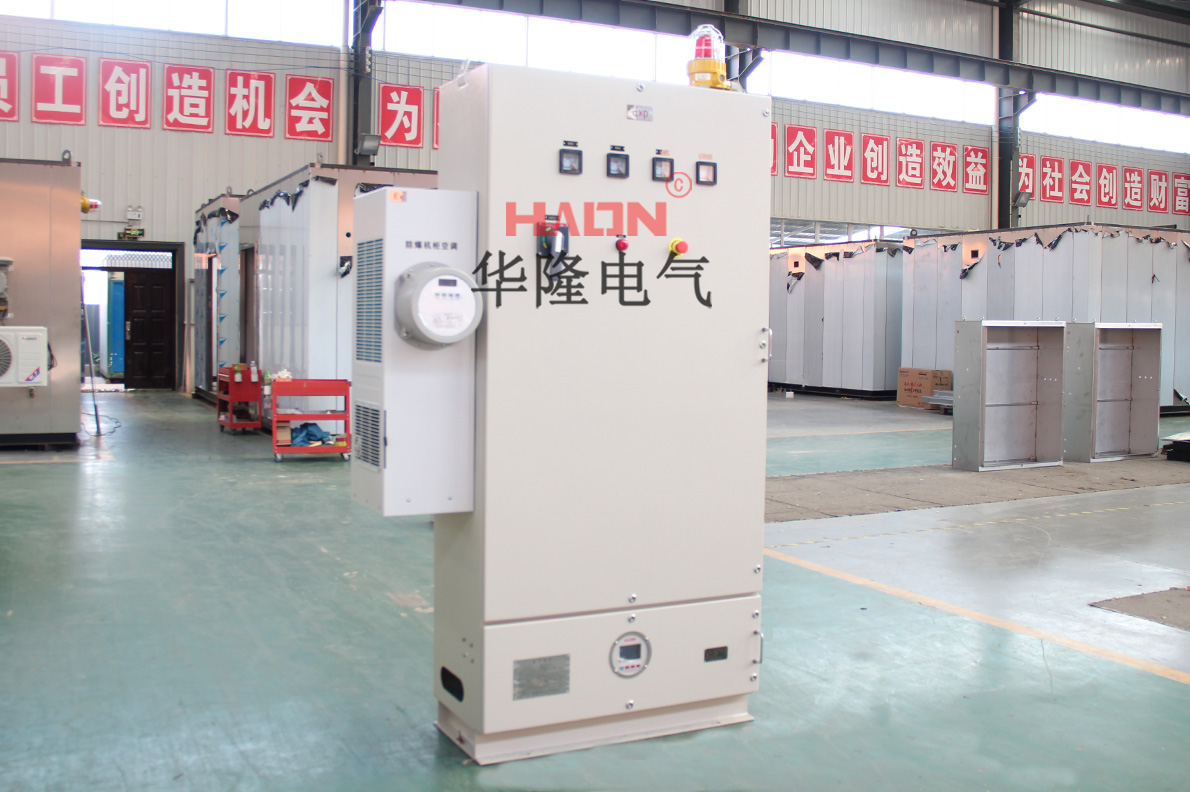

柜式、琴式正压柜主要是座式安装，作为配电系统、控制系统、信号处理系统、分析仪表系统等集中处理用，也可做设备的启动、控制用。

正压小屋是根据用户现场特定的设备、安装条件和使用环境条件特殊制造的防爆分析小屋，相对而言，其结构要复杂，空间要大得多，但整体的防爆原理、控制原理是一样的，例如:用户现场分析间、大型设备等的防爆要求，采用防爆正压小屋的形式更有利于电器和非电器设备的防爆处理，一般来说，正压小屋是允许进人操作的，只是在自动控制上，设置了更多的保护措施，随着自动化控制程度的提高，无人值班运行的广泛应用及大型设备的防爆处理，正压小屋越来越多的被用户所采用。

正压型结构

一般来说,正压型产品应包含如下组成部分:第一部分:主腔

即正压腔，主要用来安装用户所需的配电系统等，内部还包含了与用户电气系统及连接管道、布气系统、压力拾取系统，高压冲击保护系统等。

 正压外壳及连接管道：这是一个密封性能良好的、具有一定抗冲击能力的外壳。防护等级不低于IP40，并能防止从外壳或管道内喷出任何火花和炽热颗粒，排气口-一般设置在安全场所。

布气系统：主要是保证保护气体能均匀分布到正压腔的各个部位，确保正压腔内各个不同部位均能形成正压，无死角，尤其是产品投运前的换气工作，能保证吹除置换干净正压腔内所有的有可能存在的易燃易爆气体，包含了排气口设计的合理性。布气系统设计的合理性直接影响到换气质量。

压力拾取系统:主要拾取正压腔内保护气体的正压值，拾取点应按正压腔内最不容易正压的位置来选择，这里有一点应注意的是:压力拾取系统只有在换气完毕、确保正压形成之后，才能受电，否则，压力拾取系统必须进行防爆处理，现在，一般防爆正压柜厂家采用的压力终端传感器为机械式微压表，而河南华隆电气设备有限公司直接采用了模糊电脑控制的DPU传感拾取系统，具有压力拾取精度高,运行可靠，,免维护等优点。

高压冲击保护系统：此为防止防爆正压柜内受高气压冲击而使正压腔内部电器元件不能正常工作，造成用户停车、停产的一种保护措施，同时也是对正压外壳免受高气压冲击而变形漏气，造成无法形成正压的保护措施。

第二部分:副腔

它至少包含换气控制系统、压力监控系统、报警系统、自动连续跟踪控制系统等。

副腔的主要作用是在保证正压腔内配电装置在受电前，主盘系统已经吹除换气完毕，并已形成正压，具备受电条件，以及在主盘系统运行中，对出现的所有不正常压力情况进行自动控制，并报警，甚至自动关断电源，使整台正压型配电装置退出运行，保证现场安全生产。副腔可以说是正压型防爆装置的核心部分。

副腔内所有系统均应是独立于主盘的防爆产品，并均取得了独立的防爆合格证书。
