双控防爆开关原理及接线

防爆双控开关是一种用于在爆炸性环境中控制电气设备的关键组件。它具备双控功能，可以通过两个不同的控制点来控制设备的开关状态。本文将重点介绍防爆双控开关的工作原理及其接线方法。

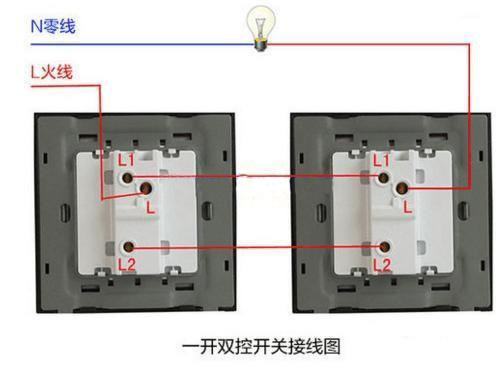

从图上可以看出，双控防爆开关的原理就是两个开关控制一盏防爆灯，然后看出控制这盏防爆灯需要五根电线，分别是一根蓝色的零线，一根火线进线，然后是两根控制火线，然后是一根控制火线出线。

现在我们知道这五根电线的定义了就开始连接，将蓝色线与零线连接，另一头与灯的一根线连接：零线接完开始接火线，将火线进线一头接火线，一头接第一个开关的L点端子，然后再将两根控制火线分别接开关上L1和L2点端子，两根控制火线另一头接第二个开关的L1和L2点端子，最后还剩一根控制火线出线，接第二个开关的L点端子，另一头接灯的另一根线。

防爆双控开关的工作原理如下：当一个控制点开关处于关闭状态时，另一个控制点开关可以打开或关闭设备。反之亦然，当一个控制点开关处于打开状态时，另一个控制点开关可以打开或关闭设备。通过两个控制点的相互作用，可以实现对设备的灵活控制。

接下来，我们将介绍防爆双控开关的接线方法。防爆双控开关通常有三个触点，分别是公共触点（C）、常开触点（NO）和常闭触点（NC）。接线时，首先将电源的正极（L）与公共触点（C）进行连接，然后将设备的负极（N）与常开触点（NO）进行连接。这样，当两个控制点的开关状态相同时，电路是通断的，设备可以正常工作。而当两个控制点的开关状态不同时，电路被断开，设备停止工作。

需要注意的是，防爆双控开关的接线必须按照正确的方法进行，以确保设备的正常运行和安全性。在接线过程中，应遵循以下几点原则。首先，选择适当的导线尺寸和材料，以确保电流的稳定传输和安全使用。其次，接线时应保持电路的连续性，避免断开或短路等故障发生。此外，定期检查和维护防爆双控开关和接线，确保其正常工作并及时更换老化或损坏的部件。

防爆双控开关的应用非常广泛，特别是在需要实现对设备进行远程控制的环境中。例如，在油气行业中，防爆双控开关常用于控制油泵、阀门和压力控制设备等。在化工厂、制药厂和石化行业中，防爆双控开关可用于控制反应器、搅拌器和传送带等设备。此外，防爆双控开关还广泛应用于爆炸性气体环境下的照明设备和通风设备的控制。

干货:如果出现关灯后，led防爆灯出现似亮似不亮的情况，将零线和火线倒一下问题就解决。

综上所述，防爆双控开关具备双控功能，可以通过两个不同的控制点来控制设备的开关状态。在接线时，应按照正确的方法进行，确保电路的连续性和设备的安全运行。防爆双控开关在油气、化工和石化等行业中有着广泛的应用，为爆炸性环境下的设备控制提供了可靠的解决方案。因此，在实际应用中，我们应充分了解和掌握防爆双控开关的工作原理和接线方法，以确保设备的安全性和可靠性。
