在工业生产、石油化工、矿山开采等高危作业环境中，电气设备的安全运行至关重要。为防止因电火花或高温引发爆炸事故，三相防爆配电箱被广泛应用于存在易燃易爆气体、粉尘的场所。正确进行三相防爆配电箱的接线，不仅关系到设备的正常运行，更是保障人员安全和生产稳定的关键环节。本文将系统介绍三相防爆配电箱的结构特点、接线原则、操作步骤及注意事项，帮助相关技术人员规范施工流程。

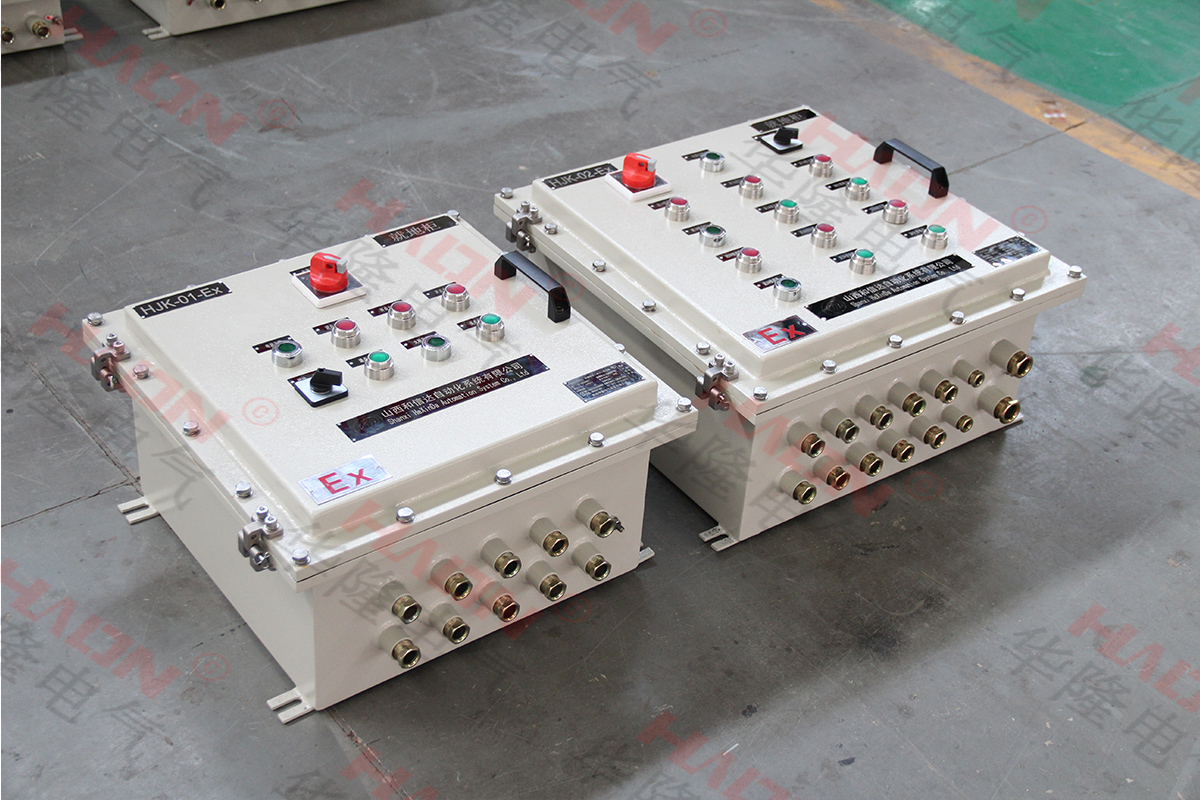

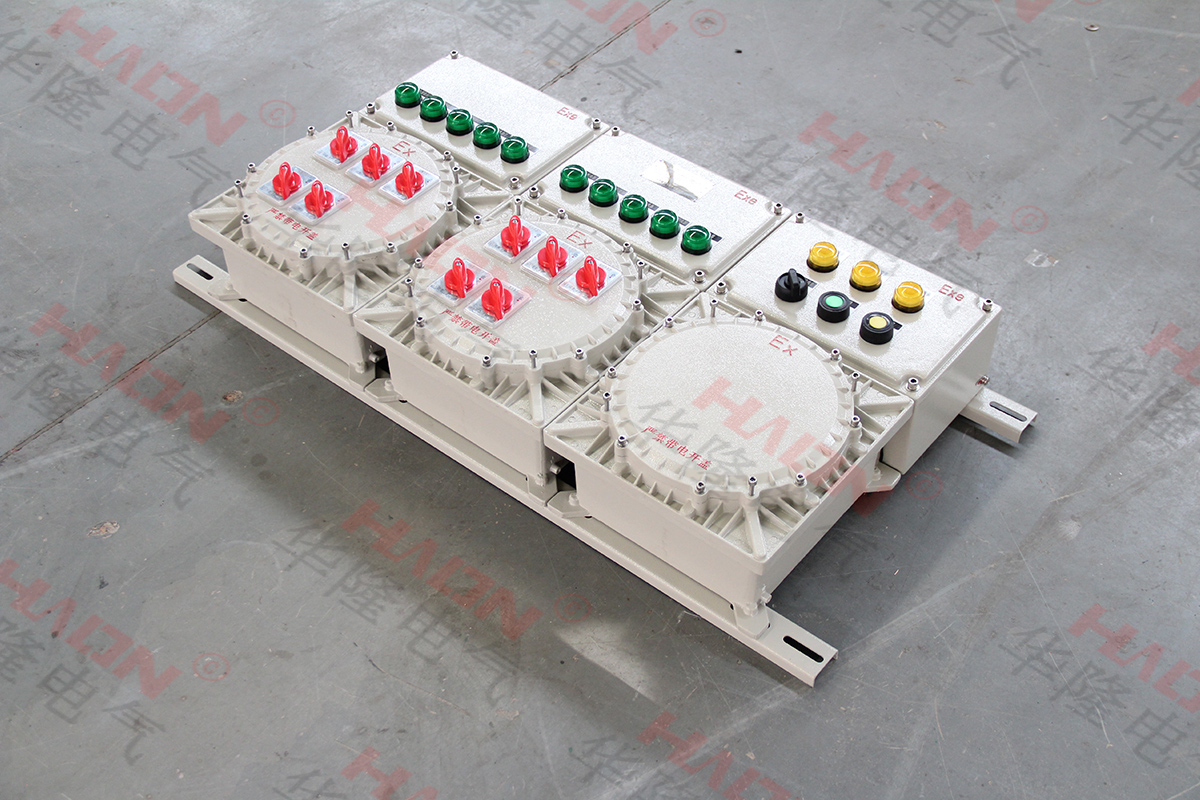

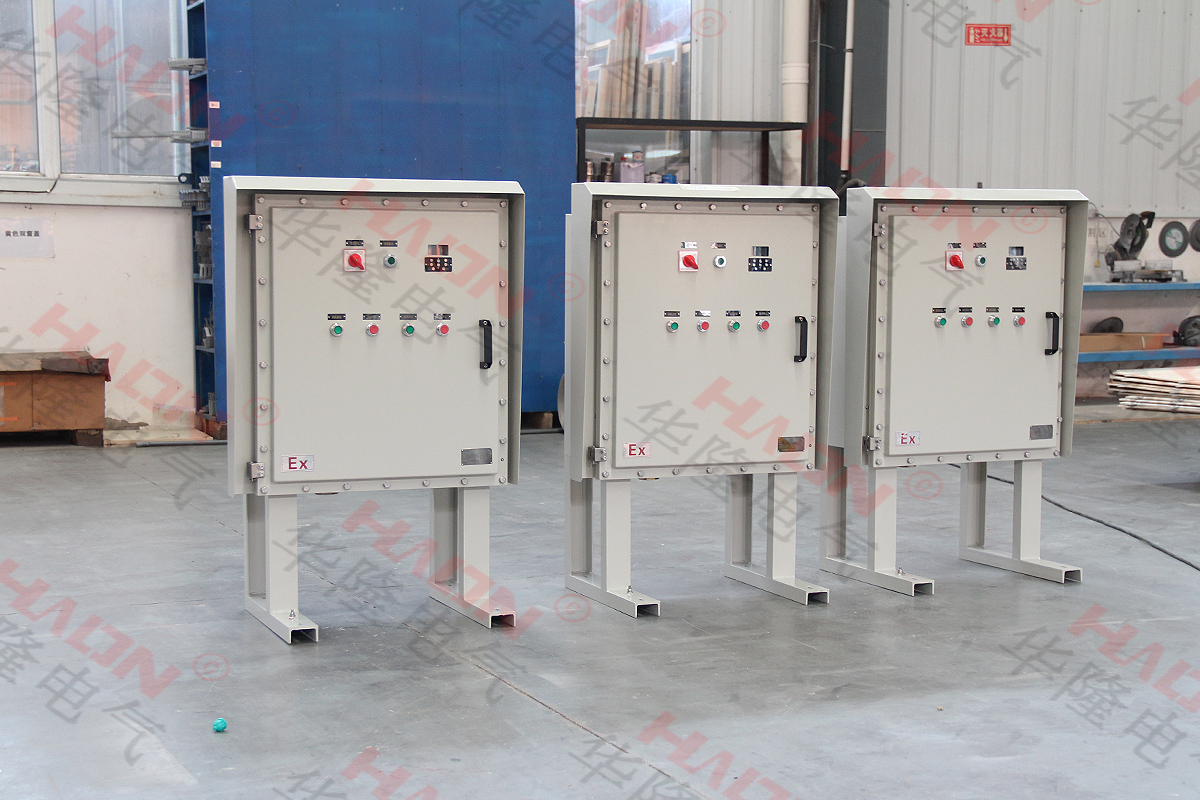

一、三相防爆配电箱的基本结构与工作原理

三相防爆配电箱是一种专为危险环境设计的电气控制设备，其核心功能是实现对三相电源的分配、控制与保护。它通常由以下几部分组成：

1.防爆外壳：采用高强度铸铝合金或不锈钢材质，具备良好的密封性和抗冲击能力，能有效隔绝内部电弧与外部可燃气体。

2.断路器/接触器模块：用于主电路的通断控制，常见配置包括三相空气开关、漏电保护器、交流接触器等。

3.接线端子排：提供电源进线、出线及控制线路的连接点，通常设有绝缘防护罩。

4.接地装置：确保整个配电系统可靠接地，防止静电积累和漏电风险。

5.电缆引入装置：采用格兰头（Gland）密封结构，保证电缆进出时仍维持防爆性能。

其工作原理是通过内部电气元件对三相交流电（通常为380V/50Hz）进行分配与控制，在发生过载、短路或漏电时自动切断电源，同时依靠密闭结构阻止内部故障引燃周围环境。

二、接线前的准备工作

在进行接线操作之前，必须做好充分准备，确保安全与规范：

1.断电确认：务必切断上级电源，并挂上“禁止合闸”警示牌，使用验电笔确认无电后方可作业。

2.工具准备：准备合适的剥线钳、螺丝刀、万用表、扭矩扳手等工具，建议使用防爆型手动工具。

3.核对图纸：仔细阅读配电箱电气原理图和接线图，明确进线、出线、控制回路及接地要求。

4.检查元件：确认断路器、接触器、继电器等元件型号与设计一致，外观无破损。

5.环境评估：确保作业区域通风良好，无可燃气体积聚，符合防爆区域等级要求（如ExdIIBT4）。

三、三相防爆配电箱接线步骤

1.电源进线接入

将来自变压器或上级配电柜的三相四线制（L1、L2、L3、N）电缆通过防爆格兰头引入箱体。

剥去适当长度的绝缘层（一般为8～10mm），压接铜鼻并拧紧至主断路器的输入端子上，注意相序一致（ABC对应L1L2L3）。

零线（N）接入零排，确保接触牢固。

>⚠️提示：若为三相三线制系统（无零线），则仅接入三根相线。

2.负载出线连接

根据负载需求（如电机、照明、加热设备等），从断路器或接触器输出端引出电缆。

使用端子排分路接线，每条支路应独立控制，并标注清晰用途。

对于电动机回路，建议加装热继电器进行过载保护。

3.控制回路接线

若配有启动/停止按钮、指示灯、PLC接口等控制元件，需按控制原理图完成二次回路接线。

常用控制电压为AC220V或DC24V，应单独设置控制变压器或开关电源。

所有控制线应使用截面积不小于1.5mm²的多股软线，走线整齐，避免交叉干扰。

4.接地系统连接

防爆配电箱必须设置专用接地螺栓，连接黄绿双色接地线。

接地线应直接连至厂区接地网，接地电阻不得大于4Ω。

箱体内所有金属部件（如安装导轨、门铰链）均需实现等电位连接。

5.密封与检查

所有电缆引入口必须用格兰头锁紧密封，防止气体渗入。

检查所有接线端子是否紧固，防止松动导致发热。

使用兆欧表测试相间及对地绝缘电阻，要求不低于1MΩ（500V摇表）。

四、接线注意事项与安全规范

1.严禁带电操作：任何接线、检修作业必须在完全断电并验电后进行。

2.相序一致性：多台设备并联运行时，必须保证相序统一，否则可能导致电机反转或环流。

3.线径匹配：根据负载电流选择合适截面的电缆，避免过热引发火灾。

4.防松处理：振动环境中应使用弹簧垫圈或双螺母防止螺丝松脱。

5.标识清晰：每个回路应贴上标签，注明用途、额定电流、所属区域等信息。

6.定期维护：运行期间应定期检查接头温升、密封老化情况，及时更换损坏部件。

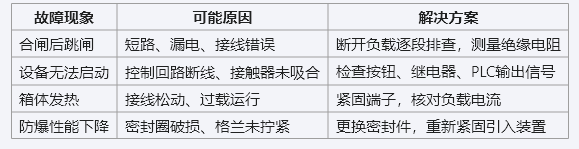

五、常见问题与排查方法

六、结语

三相防爆配电箱作为危险场所电力系统的核心节点，其接线质量直接决定了系统的安全性与可靠性。只有严格按照国家标准（如GB3836、GB/T16895）和厂家技术要求进行规范操作，才能有效防范电气火灾和爆炸事故的发生。对于从事此类工作的电工和技术人员而言，不仅要掌握扎实的电气知识，还需具备强烈的安全意识和责任心。

未来随着智能化发展，集成远程监控、故障诊断功能的智能防爆配电箱将逐步普及，但无论技术如何进步，安全接线始终是不可逾越的基础防线。让我们共同筑牢安全生产的第一道屏障，为高危行业的稳定运行保驾护航。
