防爆配电箱是用于存在爆炸性气体或粉尘环境中的关键电气设备，其独特的内部结构确保了安全可靠的电力分配与控制。下面我们将深入剖析防爆配电箱的内部结构。
打开防爆配电箱，首先映入眼帘的是坚固的外壳内壁，它通常采用特殊材质制成，具有良好的抗冲击性和密封性，能有效防止外部爆炸性物质进入内部引发危险。
在内部空间布局方面，主电路部分占据重要位置。这里安装着断路器，它是电路保护的核心元件。断路器根据电流大小进行自动分合闸操作，当电路中出现过载、短路等异常情况时，能够迅速切断电源，避免故障扩大。断路器的触头系统经过特殊设计，以适应防爆环境下的高可靠性要求，在分断瞬间不会产生电弧飞溅而引燃周围介质。
隔离开关也是不可或缺的部件。它用于隔离电源，为检修和维护提供安全保障。隔离开关的操作手柄通过机械传动机构连接到内部的刀闸，保证操作的准确性和稳定性。
导线与母排的连接十分讲究。导线采用耐高温、阻燃型材料，并且排列整齐有序。母排则为厚实的铜排或者铝排，它们之间通过绝缘子支撑固定，防止短路的同时也便于电流的高效传输。母排上还可能设有标识清晰的接线端子，方便与外部设备连接。
此外，防爆配电箱内部还配备有接地装置。接地线牢固地连接到箱体底部的接地螺栓上，确保整个配电箱处于良好接地状态，一旦发生漏电等情况，可将电流快速导入大地，保障人员和设备的安全。总之，防爆配电箱内部各个部件相互协作，共同构建起一个适用于危险环境的安全电力系统。

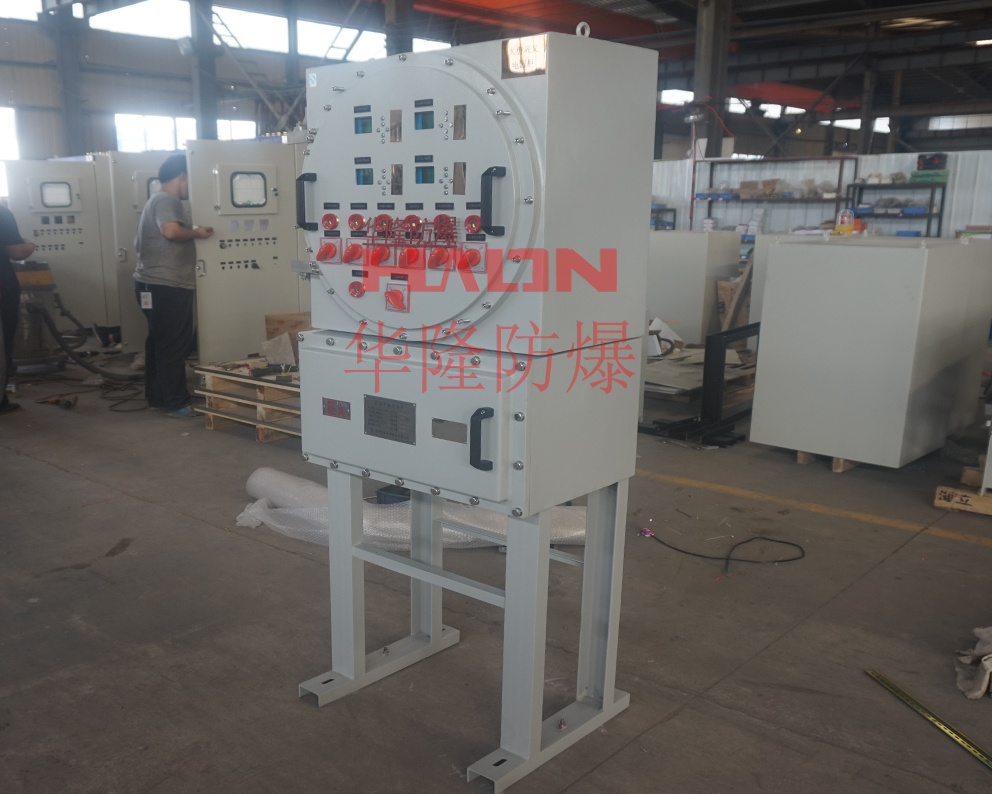

华隆防爆厂家防爆配电箱内部结构图，IIC碳钢防爆配电箱厂家定制。

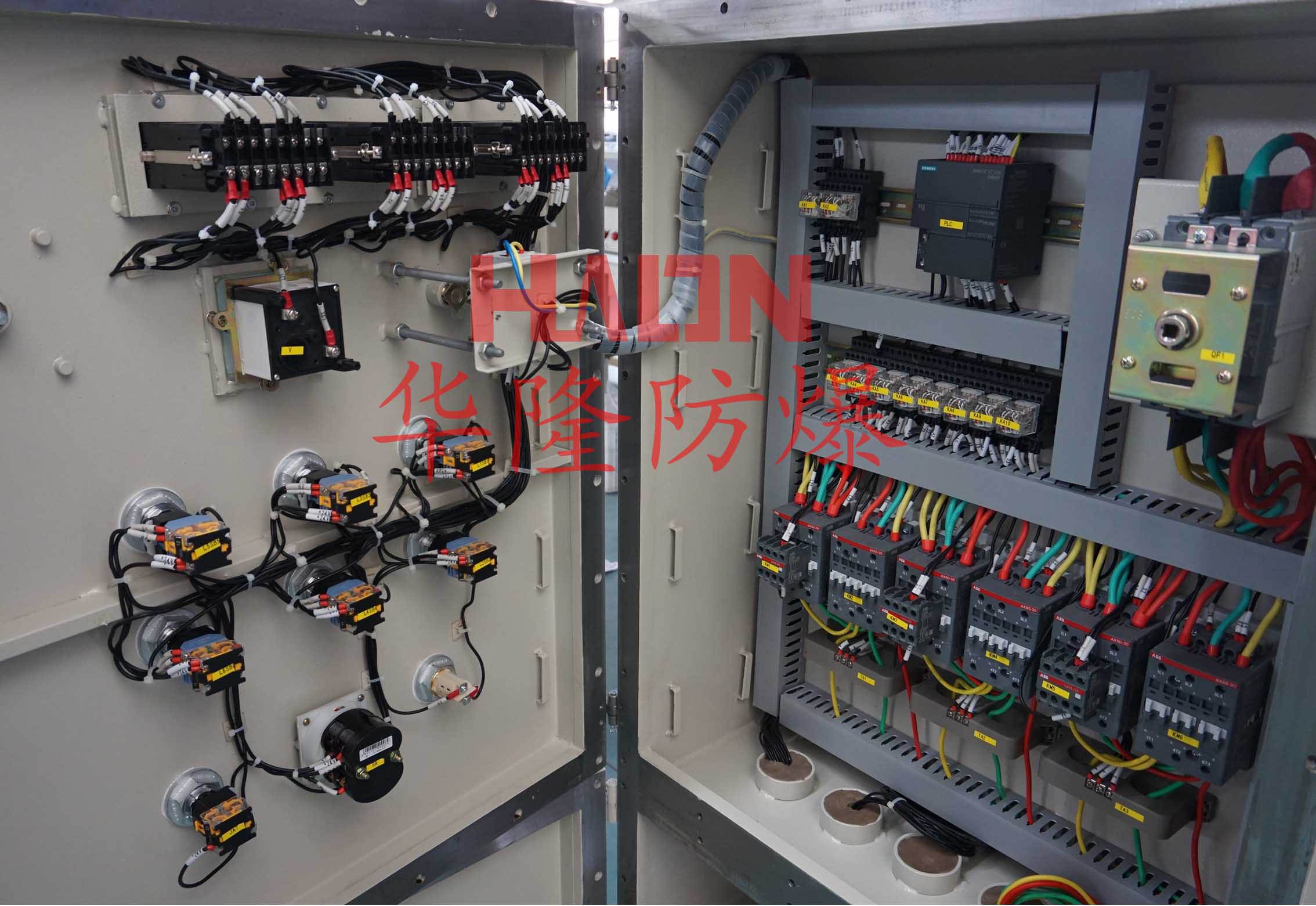

防爆配电箱内部结构图（可根据客户要求订做）
适用范围
1．1区、2区危险场所。
2．IIA、IIB、IIC类，温度组别为T1-T4的爆炸性气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可。
产品特点
1．本产品为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构。采用不锈钢板焊接成型，外观美观、能抗强腐蚀。
2．内装高分断小型断路器，具有过载及短路保护功能。
3．本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好。
4．所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
5．钢管或电缆布线均可。
6．可根据用户要求特制。
主要参数
防腐等级
额定电压（V）
额定电流（A）
防爆标志
支路数
防护等级
WF1
220/380
10-100A
ExdeIIBT4
ExdeIICT4
DIPA20 TA，T4
4、6、8、10、12
IP55*IP65
防爆配电箱订货须知
用户在订货时，须注明防爆配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明总开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。
六、由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。
