一、引言
防爆配电箱在易燃易爆环境中起着至关重要的作用，确保电气设备的安全运行。理解其接线方式和结构对于安装和维护人员至关重要。本文将通过介绍防爆配电箱接线的实物图，帮助读者更好地了解其内部构造和接线原理。
二、接线实物图概览
（一）整体布局

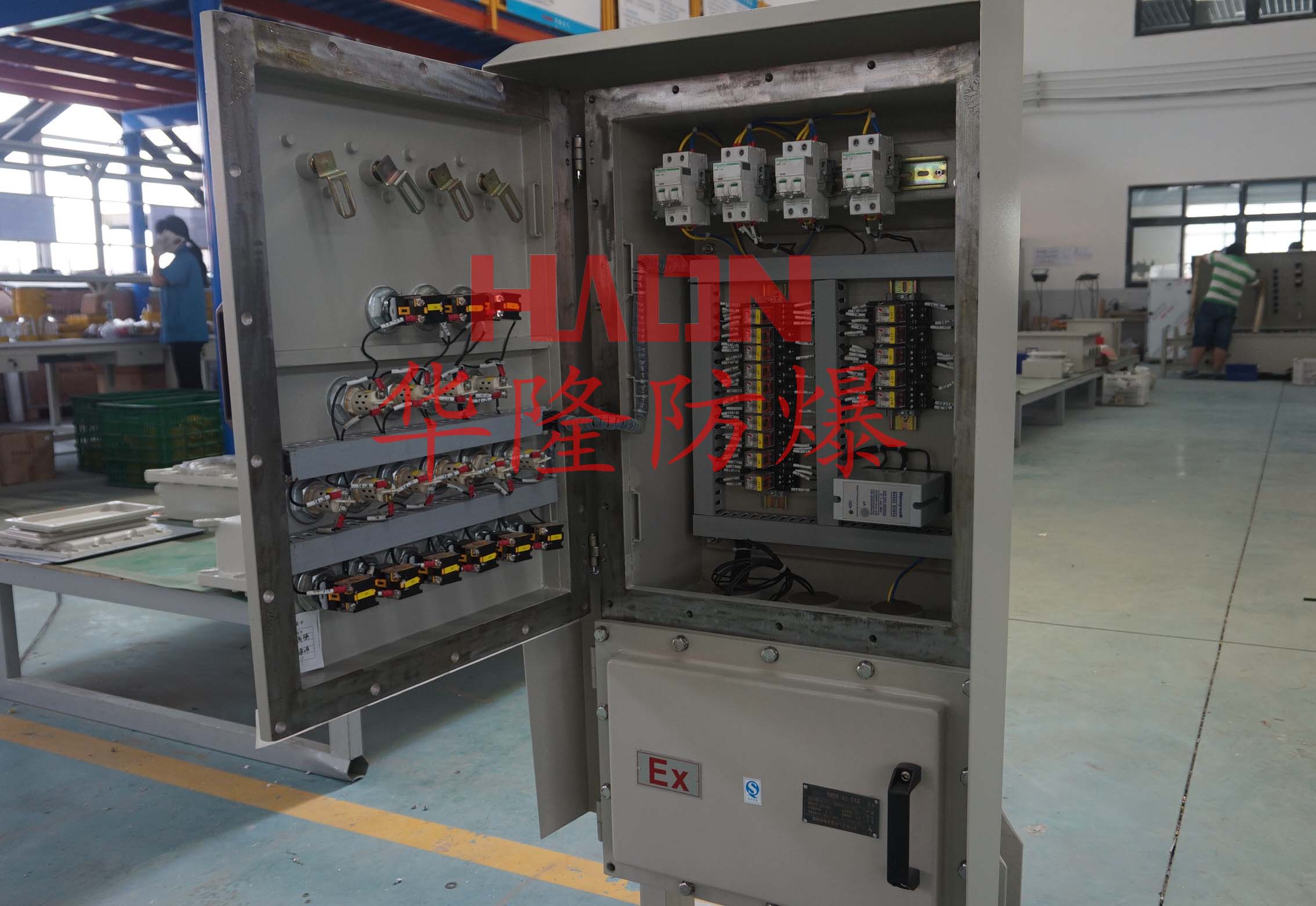

防爆配电箱的接线实物图展示了内部各个电气元件的位置和连接方式。从实物图中可以看到，配电箱通常分为几个主要区域：电源输入区、控制区、输出区和保护装置区。这种分区设计不仅使接线更加有序，也便于故障排查和日常维护。
（二）标识清晰
实物图中的每个元件和线路都有明确的标识，如断路器、接触器、继电器等元件都标有型号和功能名称；电线则用不同颜色区分不同的相线（如红、黄、蓝表示三相电源）、零线（黑色或蓝色）和地线（黄绿双色）。这有助于技术人员快速识别和正确操作。
三、关键元件接线详解
（一）断路器接线
1.电源侧
断路器的进线端与外部电源相连，通常使用螺栓紧固的方式固定电源线。三相电源线分别接入断路器的三个进线端子，确保电流能够顺利流入。
2.负载侧
负载侧的出线端连接到下一级电路或用电设备。这些线路同样通过螺栓连接，并且根据实际需要可能配备保险丝或其他保护装置，以防止过载或短路。
（二）接触器接线
1.主触点
接触器的主触点用于控制大电流回路，一般位于配电箱的中央位置。主触点的进线端连接到断路器的负载侧，而出线端则连接到电动机或其他用电设备。主触点的接线要求牢固可靠，以保证大电流的正常传输。
2.辅助触点
辅助触点用于控制信号传递，常与控制系统相连。辅助触点的接线相对简单，通常采用细导线连接到控制面板上的指示灯、按钮等元件。
（三）接地与保护
1.接地线
接地线是防爆配电箱安全运行的重要保障。它连接到配电箱的金属外壳以及所有需要接地的电气元件。接地线必须使用黄绿双色电缆，并且要确保良好的接地电阻，通常小于4欧姆。
2.保护装置
实物图中还可以看到熔断器、热继电器等保护装置的接线。熔断器串联在电路中，起到过流保护的作用；热继电器则并联在电机绕组上，用于过载保护。
四、注意事项
（一）安全第一
在进行接线操作时，务必切断电源并佩戴适当的防护装备，如绝缘手套和护目镜。严格按照制造商提供的说明书和相关电气标准进行操作，确保接线准确无误。
（二）定期检查
接线完成后，应定期检查接线是否松动或老化，特别是户外使用的防爆配电箱，由于环境因素的影响，更需加强维护，确保设备长期稳定运行。
五、结论
通过对接线实物图的详细解析，我们可以更直观地了解防爆配电箱的内部构造和接线方式。掌握这些知识不仅能提高安装和维护效率，还能确保设备在易燃易爆环境中安全可靠地工作。
