防爆分析小屋说明书

发表时间:2020-05-18 16:05:46更新时间:2023-09-06 19:09:25 来源:www.hlfangbao.com 点击:0

    防爆分析小屋生产厂家安全提示

    PXK系列正压型防爆分析小屋是按Q/HL 001-2012企业标准和GB3836.17,GB3836.1,GB3836.2,GB3836.3,GB3836.4,GB3836.5,GB3836.9国家标准进行设计及制造的。

    用户在安装小屋时,应判定安装的场所是否符合使用区域的要求,合理吊装,就位固定。

    进入小屋的保护气体源应是清洁的压缩空气和仪表空气,压力和气量应满足设备的技术参数。

    小屋的供电为TN-S系统。

    小屋的接地连接件应与接地网线可靠连接。

    在线分析小屋的操作人员在设备出现异常情况时,应推开逃逸锁快速离开房间。

    用户的专业人员应仔细了解本使用说明书,进行安全操作,当故障不能排除时,请与本公司联系:

    河南华隆电气设备有限公司(郑州华隆防爆电气有限公司)电话: 15637170997 本公司真诚的为您服务!

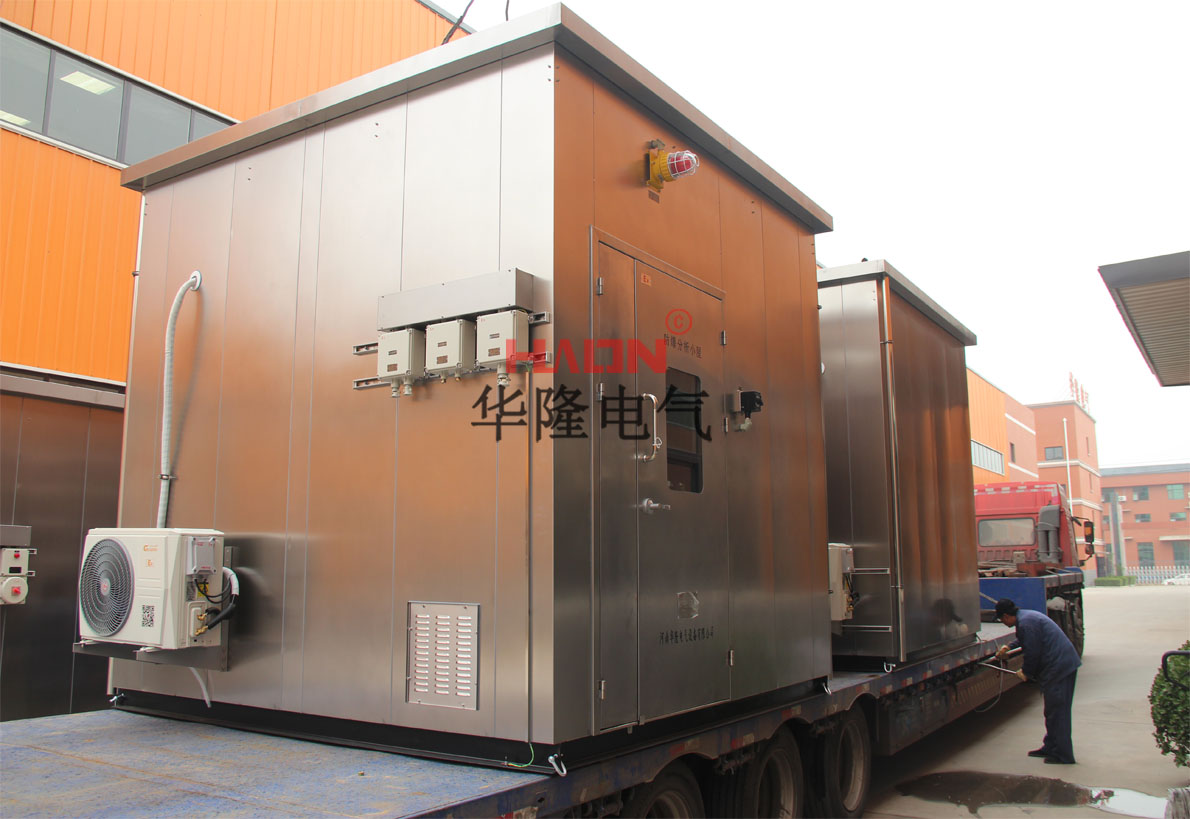

分析小屋

    PXK系列正压型防爆分析小屋(分析小屋)适用于具有IIA、IIB类T1~T4组的爆炸性气体混合物形成的1区、2区危险场所中,作为电压380V,功率30kW频率50Hz的电路中的动力及控制电源及在线分析之用。

    分析小屋内部可装VOCs、CEMS等分析仪器;可适用于化工厂等厂区内与天然气等易燃易爆环境下。

    核心技术参数

    1.防爆标志:Expdemb[ia]IIBT4 Gb;

    2.额定电压:AC380V

    3.额定功率:30kW;

    4.电源频率:50Hz;

    5.工作压力:50~100Pa;

    6.内部净容积;13m3 ;

    7.输入气源:0.4~0.8MPa,(压缩气体或仪表空气);

    8.输入气源流量:5m3/min;

    9.最小换气时间:30min;

    工作环境

    小屋在下列条件下应能正常工作:

    1.海拔不超过1000m;

    2.环境温度为-20℃~+40℃;

    3.空气相对湿度不大于95%(+25℃);

    4.无振动源及轻腐蚀性场所。

    组成结构

    分析小屋外壳由底盘、顶盖、立柱、外墙内部装修、保温层、起吊管、门等组成。正压房内部装有BXMD防爆配电箱用于正压控制系统。小屋的顶部安装有防爆全塑荧光灯、烟温火灾报警器和可燃性气体探测器,侧壁上中间安装有防爆应急照明灯及检修用插座箱。房内安装有防爆空调内机为房间制冷。

    控制部分装有防爆空调室外机,和防爆控制箱,控制箱内装有防爆压力显示器、防爆压力变送器,防爆报警灯、防爆消音解除开关和电源指示灯等元件,为分析小屋控制之用。

    参考外形图与电气图

    分析小屋图纸(见图1)

防爆分析小屋

分析小屋电器原理图(见图2)

分析小屋

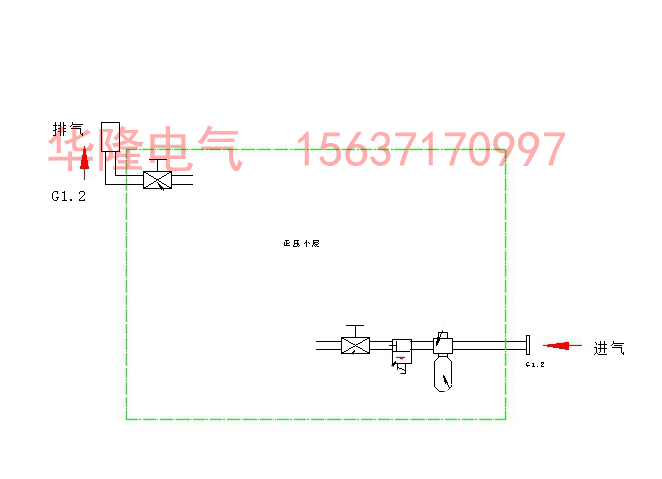

防爆小屋正压气路工作原理图(见图3)

防爆分析小屋

分析小屋

    分析小屋安装与维护

    1.安装前应检查防爆分析小屋的技术参数是否符合规定的要求。

    2.选择合适的气源。气源通过连接管道进入小屋时,应保持连接处的密封。

    3.排气管口应通至安全环境。

    4.选择合适的电缆规格进行接线,并在进入小屋接口处做好隔离密封。

    5.可燃性气体检测探应设置该区域爆炸性气体混合物的爆炸下限的1/4值作为报警值。

    6.检验小屋的欠压、过压保护装置是否可靠。

    7.电缆的进线口,制冷空调的过线管,水管引入口,保护气体的进排气口等与小屋接合处用密封填料做好密封,

    8.气源外部接头用管路引入到小屋的保护气体接口处的连接应有密封措施,防止危险环境的可燃性气体进入保护气体的管路内。
