粉尘防爆分析小屋

粉尘防爆分析小屋是一种配有多种防爆电气设备集成的烟气粉尘在线监测站房，包含照明配电系统、新风系统、安全检测报警系统、小屋壳体组成。分析仪器行业使用较多，搭载SEMs烟气分析仪、VOCs分析仪和激光粉尘仪，用于化工厂烟气、粉尘排放在线连续监测或污水处理项目的水质监测，在石油化工、废气排放、、粉尘污染、污水排放、环保领域应用广泛，可检测多种类粉尘、气体排放数据，常见监测粉尘有尘埃粒子，气体类型的有氨氮、笨、氢气等。

结构参数

1.龙骨为U型号与工字钢焊接而成；

2.外形尺寸：尺寸可根据客户要求定做，推荐尺寸为高2.7米宽3米长4米；

3.内外墙及屋顶由不锈钢板拼装铆接而成；

4.外墙采用1.5mm 厚不锈钢板，结构负载能力为 250Kg／m2；

5.内墙采用1.5mm 厚不锈钢板或表面喷漆碳钢板，结构负载能力为250Kg／m2；

6.屋顶最小承受力为500 Kg／m2；

7.内外墙及屋顶和房顶之间填充70-80mm 厚阻燃保温材料；

8.分析小屋门为外带阻尼限位闭门器和推杆式逃生锁结构，并设有钢化玻璃观察窗；

9.底板为6mm厚花纹钢板，上铺防静电阻火橡胶地板；

10.防爆小屋屋顶四个角分别装有四个起重用吊耳；

11.分析小屋壳体具有隔音、密闭、防雨、防尘、隔热的特性；

12.小屋外面设有多个不锈钢气瓶固定支架和气瓶护栏；

13.防爆小屋外四个墙面上方各设有不锈钢雨棚；

14.粉尘防爆分析小屋外有4到6个不锈钢防爆接线箱与一个地线专用防爆接线箱。

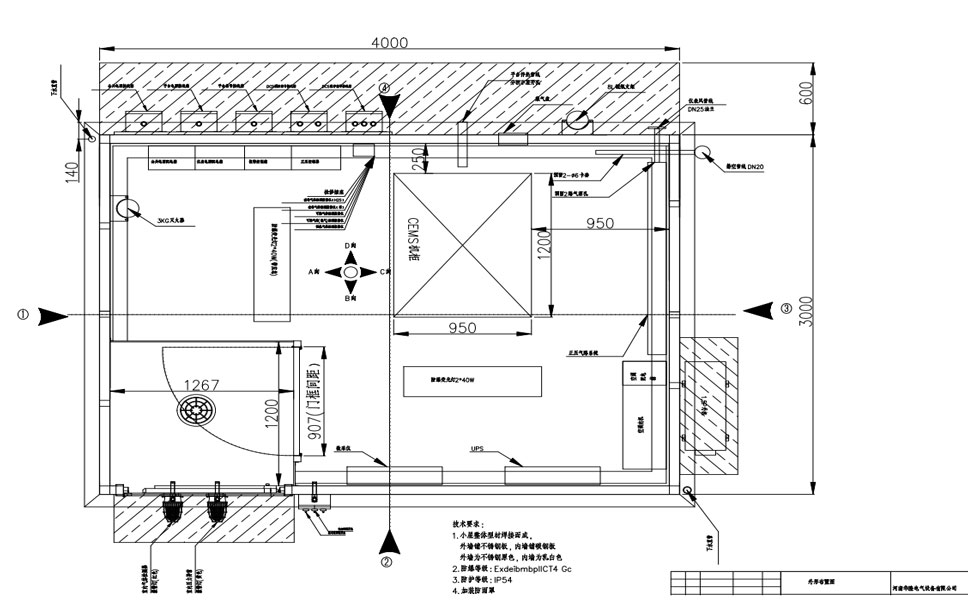

粉尘防爆分析小屋原理图

电气参数

1.防爆标示：ExdeibmbpzIICT4Gc；

2.输入电压：AC200/380V；

3.额度电流：580A；

4.最高压力：200pa（防爆分析小屋内部压力超过200pa将会自动泄压）

5.报警压力：50pa（防爆小屋内部压力低于50pa将会自动报警）

6.最低压力：25pa（分析小屋内部压力低于25pa将会自动断电）

7.防腐等级：WF1；

8.防护等级：IP65。

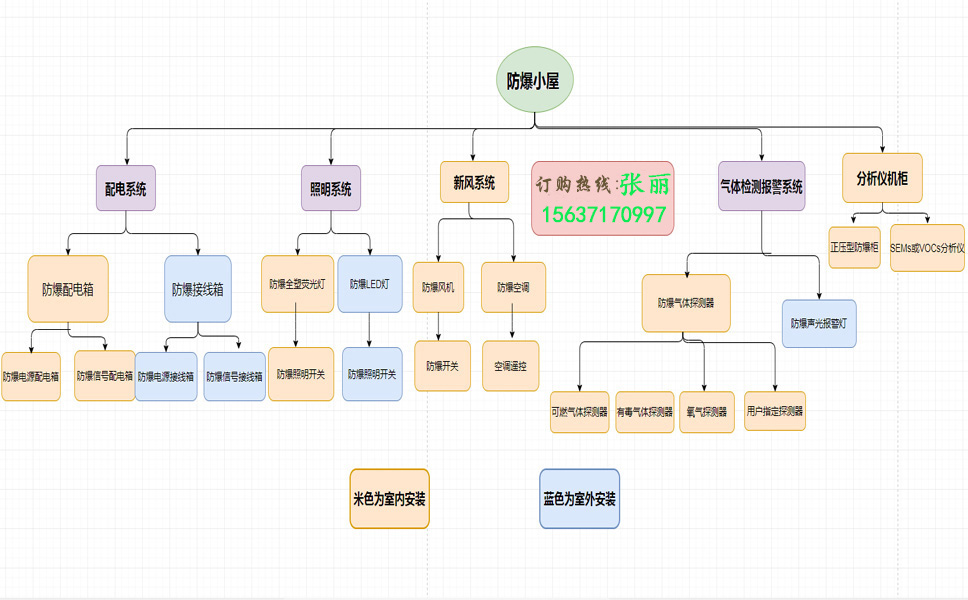

粉尘防爆分析小屋配置清单选项图

粉尘防爆分析小屋特点

1.具有防爆、防震、防静电、防火花、防尘、抗干扰等优点，为仪表提供良好的运行环境，增强系统的可靠性;

2.保障分析仪器粉尘、烟气过程分析的安全，采取统一供电，通过485信号实时与控制台互传数据并上传环保局;

3.可按照分析仪机柜的大小和数量设计防爆小屋尺寸及防爆电气配置,气体探测器品牌型号根据用户要求安装;

4.落实式安装，通过吊装的方式把防爆小屋放置在使用现场的预设地基上;

5.使用寿命长，我司生产的防爆小屋正常情况下使用寿命不低于8到10年。
