防爆配电箱的开发

时间:2021-05-24 14:33:59 来源:www.hlfangbao.com 点击:

防爆配电箱广泛的应用于石油开采、储藏和化工等爆炸性危险环境,防爆配电箱顾名思义起到了防爆的作用,避免配电箱内部产生的火花跑到外面,从而保证生产的安全。

现有的配电箱结构复杂,其内部的接线系统条理紊乱,容易造成占据配电箱内部空间较大的问题;而且现有的配电箱,安全防护性能不够,容易导致漏电、触电的现象,给接线工作者带来了极大的不便。为此,我公司准备开发一款隔爆型防爆照明配电箱,以解决上述技术问题。

开发内容

1.隔爆型防爆配电箱结构设计,包括箱体,箱体由箱座和箱柜一体式注塑成型,且在箱座和箱柜的两侧均设置有通孔状的固定脚板;箱座的下端还设置有进线端口和出线端口,进线端口和出线端口均由通孔状的螺柱和旋钮式的螺帽组成,且螺帽通过螺纹内旋在螺柱内;箱座的正端面还分别设置有铭牌面板和信号指示灯,信号指示灯包括电源指示灯和多个外观大小相同的回路指示灯;箱柜的侧面设置有上下两个平行的卡槽,箱柜的正端面上还设置有断路器,断路器包括总断路器和分断路器,且总断路器和分断路器的端面上均设置有电流显示灯和旋钮开关,旋钮开关上还刻有箭头指示器;总断路器的输出端通过导线与电源指示灯的输入端电性连接,电源指示灯的输出端通过导线电路连接在进线端口上;分断路器的输出端还分别通过导线相对应的与多个外观大小相同的回路指示灯电性连接,多个外观大小相同的回路指示灯通过导线分别与出线端口电性连接。

2.箱体的结构设计:箱体的外壳采用铝合金压铸而成,且箱体的表面采用高压静电喷塑处理。箱体内腔的接线系统均采用模块化设计结构,且在箱体的边缘均采用线浇发泡一次成型的密封条进行密封。旋钮开关采用金属材料制成,且在旋钮开关的端面上配有相应的挂锁。

关键技术:本项目研发的隔爆型防爆照明配电箱,将箱体内腔的接线系统采用模块化设计结构,使得各种回 路可以自由选择组合,接线快捷便利;而且,箱体的边缘还均采用线浇发泡一次成型的密封 条进行密封,使其具备更高的漏电防护性能,增加使用的安全性。

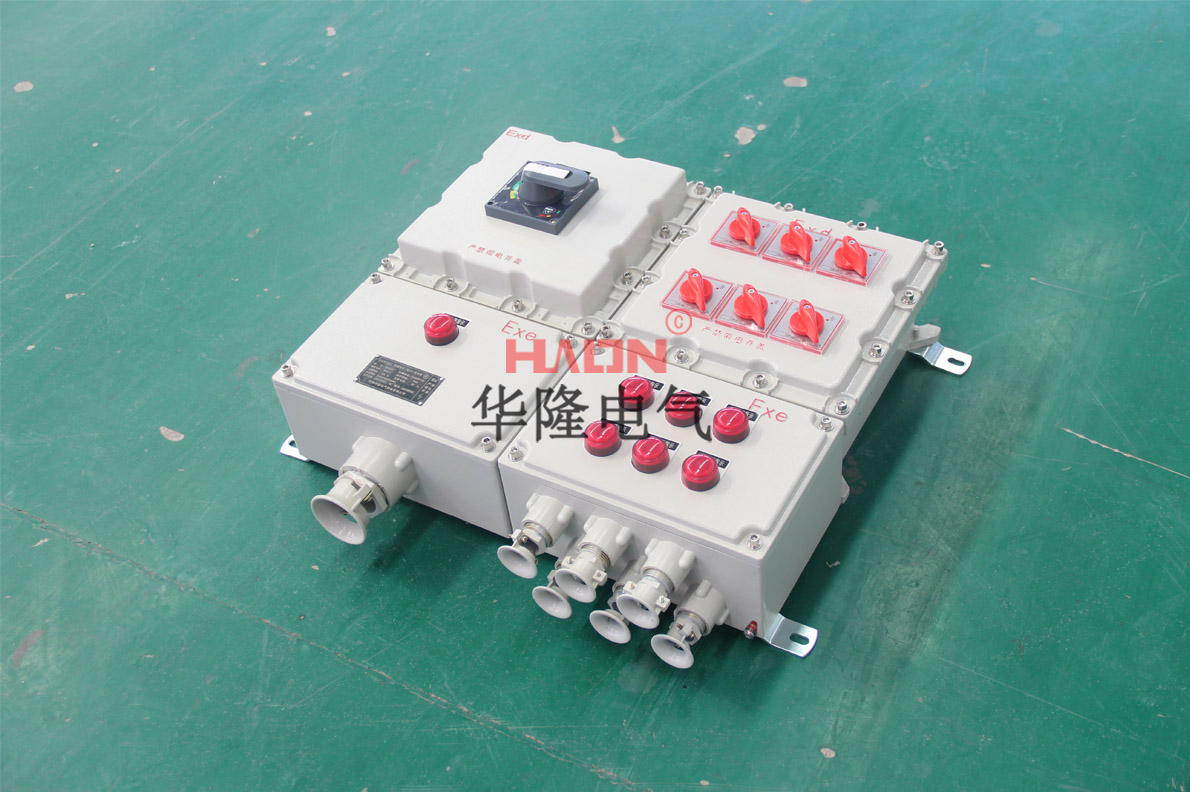

防爆配电箱

技术创新之处

1、本项目研发的隔爆型防爆照明配电箱,通过将箱体的外壳采用铝合金压铸而成,使得外观轻巧,方便搬运;而且,在箱体的表面采用高压静电喷塑处理,使得其在不同环境下的长期使用中,具有一定的防腐能力,延长使用寿命。

2、本项目研发的隔爆型防爆动力配电箱,通过将箱体设计为箱座和箱柜一体式注塑成型,并分别在箱座和箱柜上设置相应的接线装置和指示装置,使得其整体结构简洁合理,通用性强,操作方便,手感好。

主要技术指标

防腐等级:WF1、WF2

额定电压(V):220/380

额定电流(A):10-100A

防爆标志: ExdeIICT4DIPA20TAT4,ExdeIIBT4   ExdIIBT4

支路数:4、6、8、10、12

防护等级:IP55*IP65

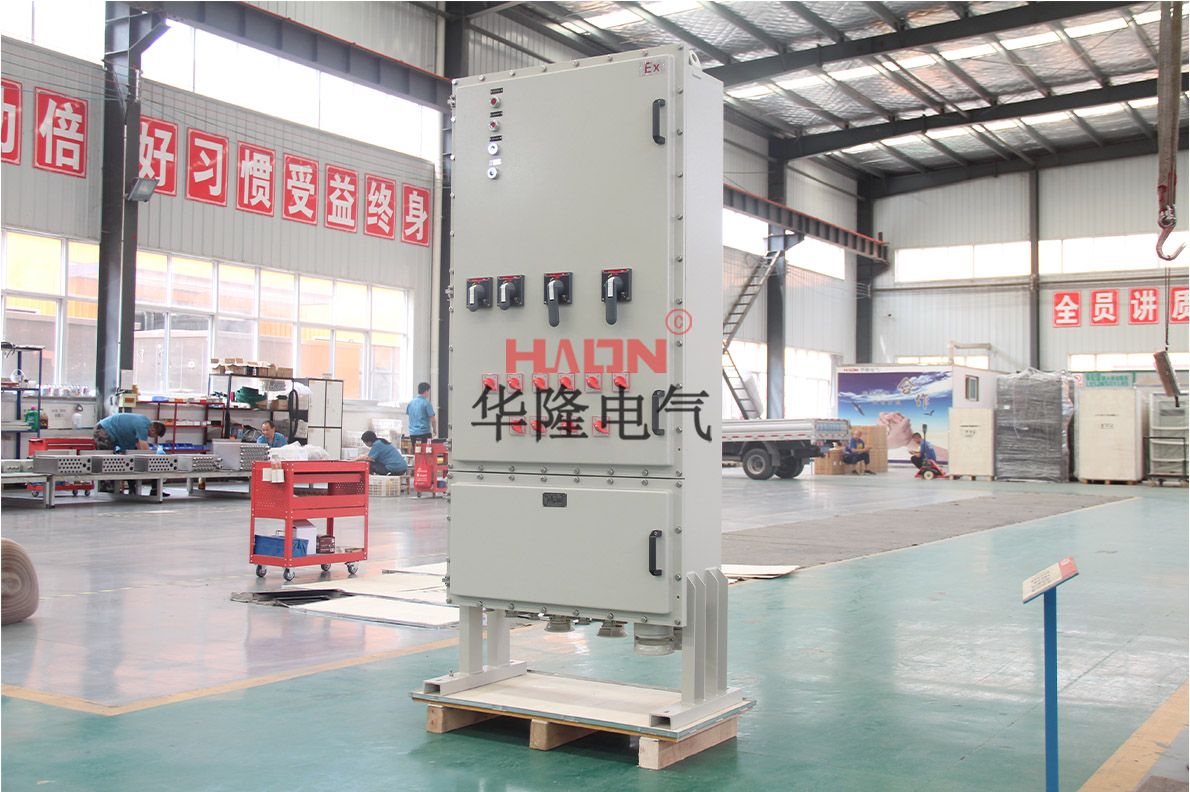

防爆动力配电箱

开发试验方法及技术路线(工艺路线)

本项目首先需经过业务调研,了解当前防爆配电箱的缺陷以及大部分用户的需求出发,针对项目相关技术、关键和难点进行研发;完成前期调研后,根据前期工作成果和结论,开展项目实施分析,编制项目方案设计;方案设计完成后,按照计划执行,直至项目结项验收,并针对研发过程中的成果申报专利等。

现有开发条件和工作基础

公司专业从防爆配电箱生产、销售、安装、维护服务装置开发。

拥有方案解决及设计开发经验丰富的研发团队,该团队研发人员均为大专及以上学历,是具有专业知识与实践经验高度契合的成熟型技术人才。

目前公司在防爆配电箱的开发方面已经已经具备相当程度的技术积累,提出过多个成功的解决方案。可以借鉴现有专利技术,并结合本项目的需求进行重新优化设计,使研发成功具备较高的技术优势。

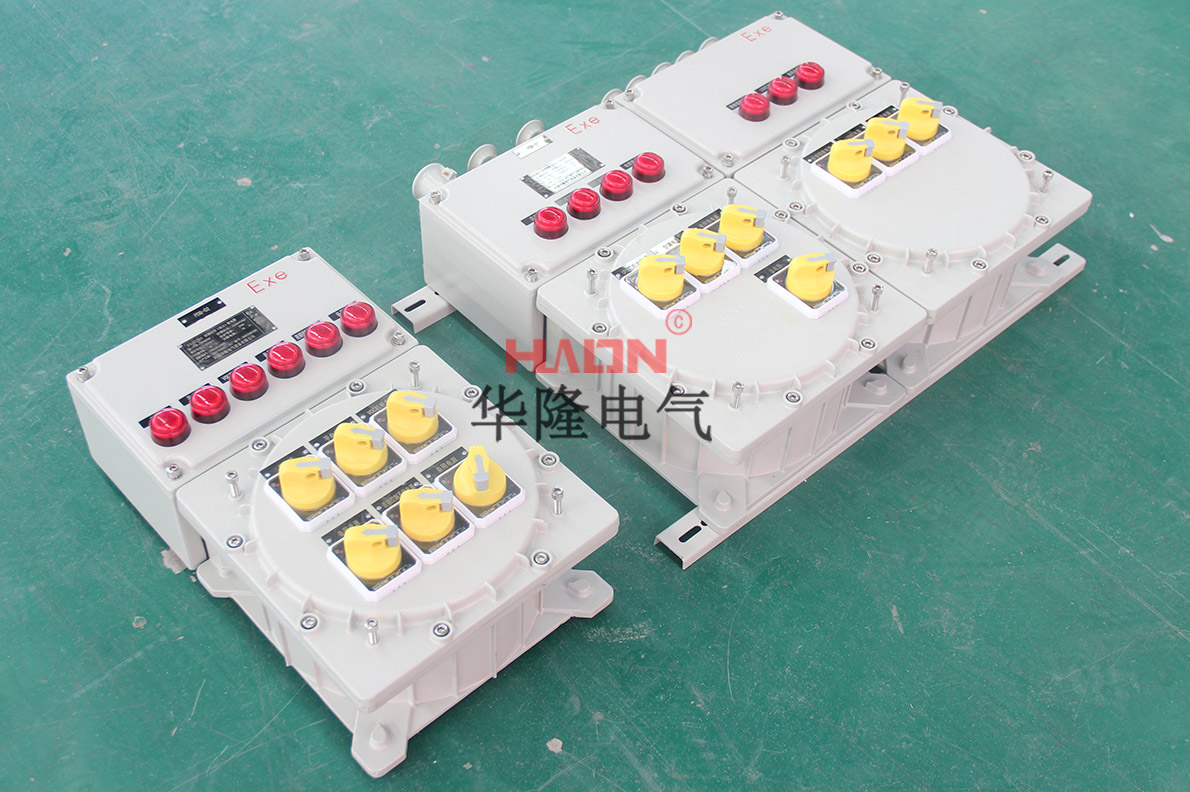

防爆照明配电箱
