防爆配电设备线路保护的选择

时间:2021-08-09 10:23:08 来源:www.hlfangbao.com 点击:

防爆配电线路保护的选择性是指在配电网络中某一点发生过电流故障时,防爆配电保护电器按预先规定动作的次序有选择性地动作,不允许越级动作,把事故停电限制在最小范围。防爆配电箱配电线路采用的上下级保护电器动作应具有选择性。

各级之间应能协调配合。目前采用的保护电器上要有两种:断路器和熔断器。而前者从保护特性的角度又可以分为选择型和非选择型防爆断路器。

防爆配电箱配电线路对保护电器的要求

配电线路通常有树干式和放射式两类,还有两者的混合系统。低压保护电器按在配电线路中的安装位置和重要性分为三级:防爆配电箱内保护电器、一般防爆配电柜内保护电器和终端防爆配电箱内保护电器。配电线路对各级低压保护电器的要求如下:

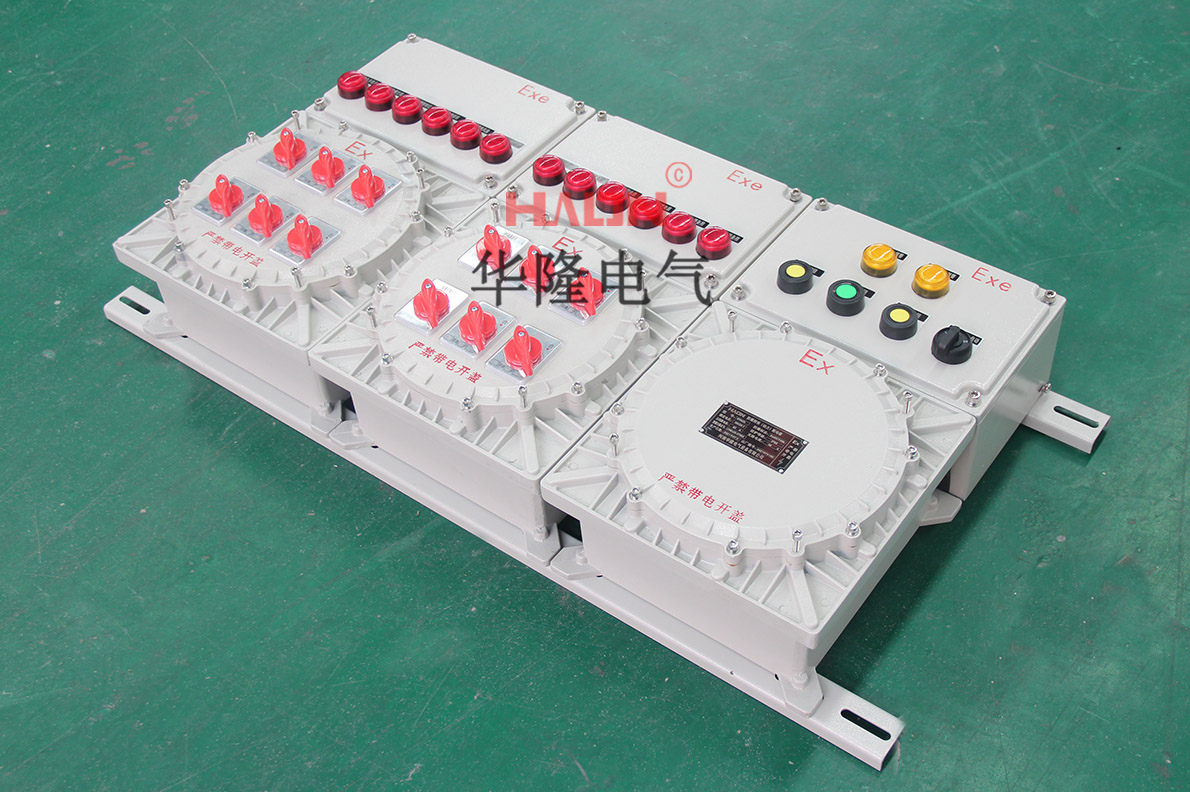

防爆配电箱

防爆配电柜内保护电器

防爆配电柜内保护电器应把供电的可靠性放在主要位置,以确保连续供电,由于低压保护电器接近电力变压器,分配出母线的容量特别大,因此要求它既应与电力变压器一次侧的高压熔断器的保护特性配合,又应与下级保护电器尽可能实现全选择性保护配合。

终端防爆配电箱内保护电器

终端防爆配电箱直接连接用电设备,短路或接地故障时要求尽快甚至瞬时切断电路,无选择性要求。终端防爆配电箱内的低压保护电器应设短路和接地故障保护,而线路末端则不必设短路,而是根据所接用电设备需要装设控制电器或用电设备的过载保护电器。

低压保护电器级间选择性配合技术

只有根据低压配电保护电器的特性,恰当的选择保护电器,正确整定保护电器的额定电流、动作电流和动作时间,才能实现低压保护电器级间的选择性配合,保证线路出现故障时,尽可能缩小停电范围。

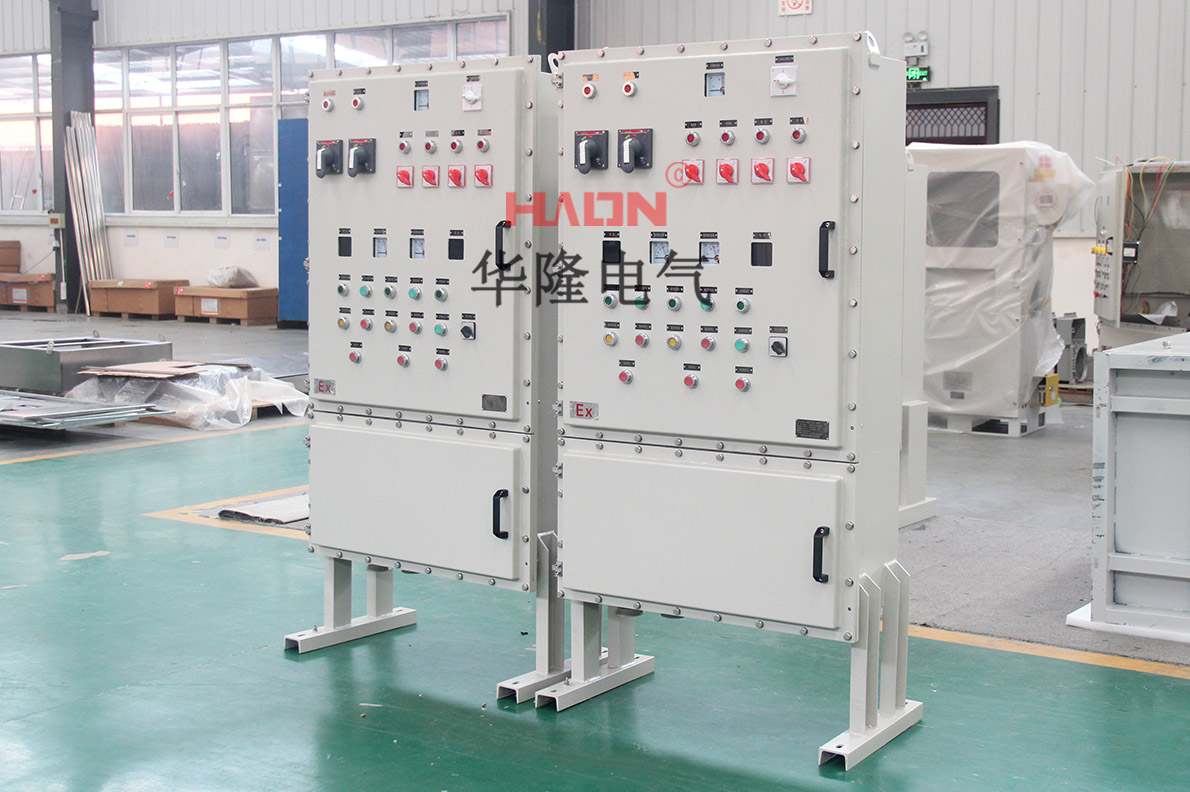

防爆配电柜
