防爆配电箱
您当前所在位置:首页 > 防爆配电箱

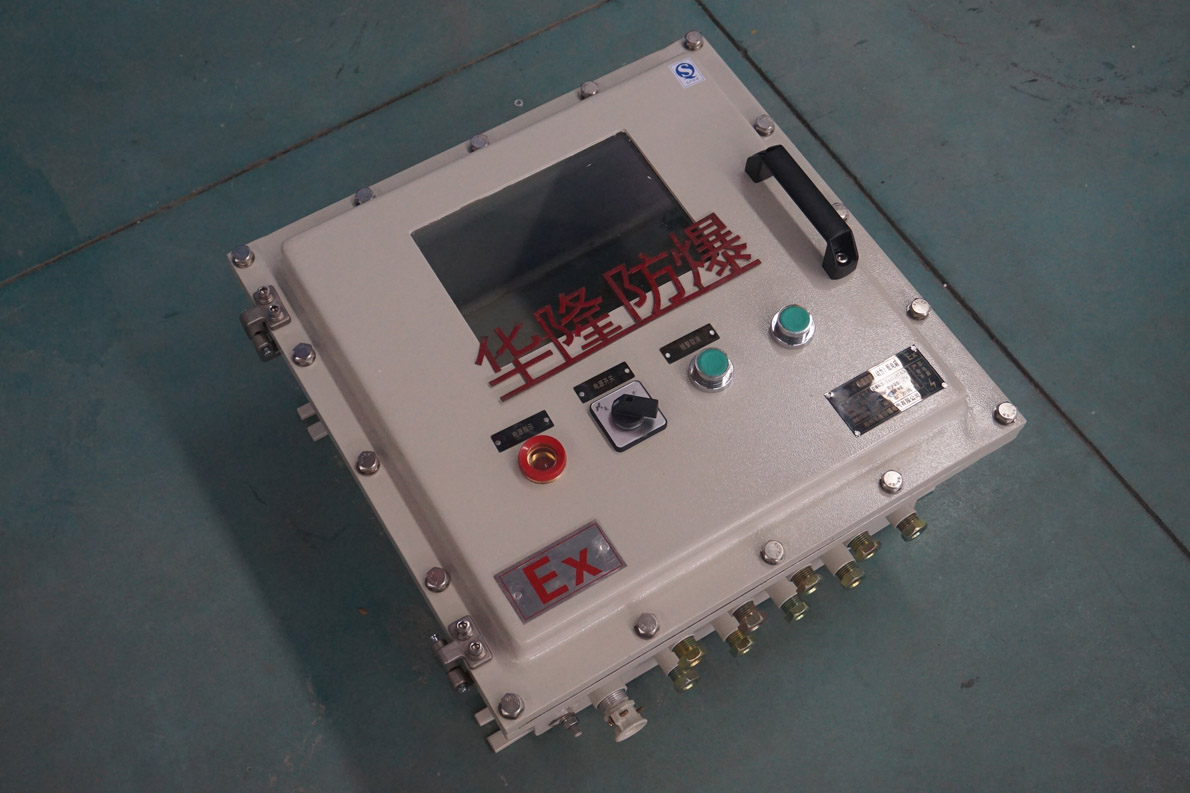

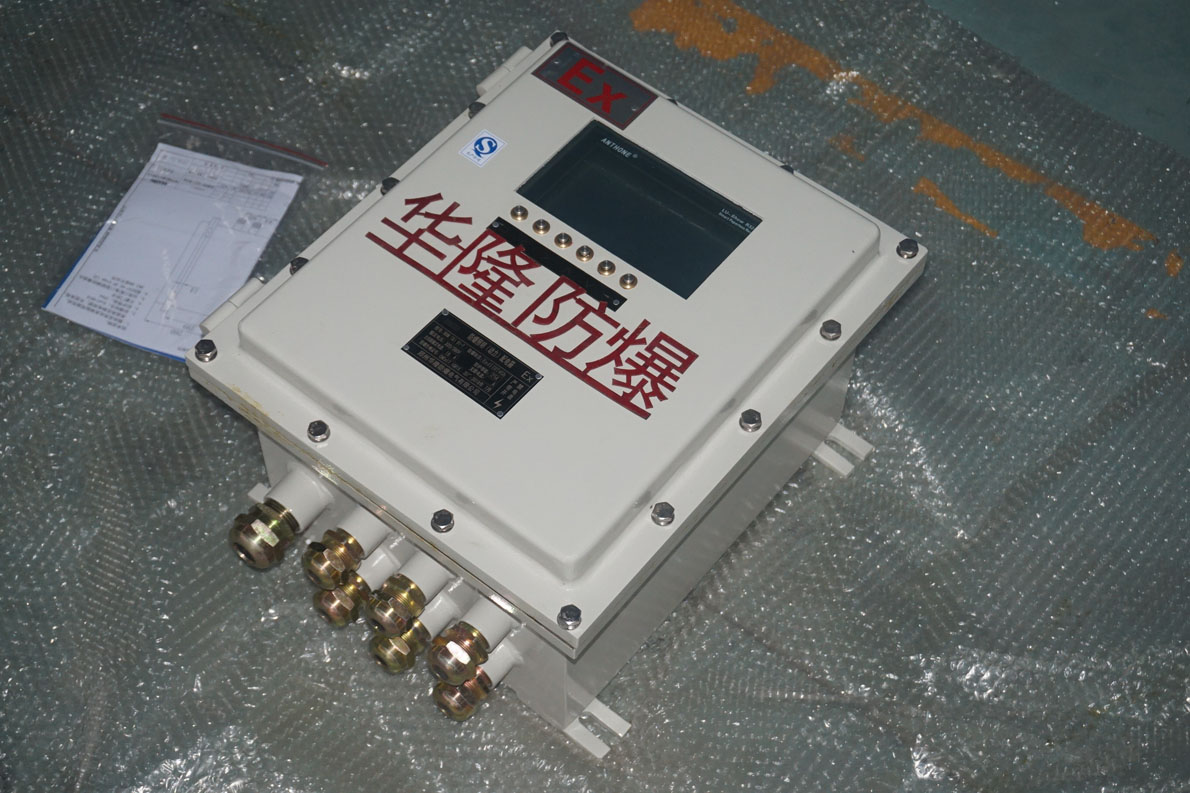

防爆仪表箱参数
适用范围
1.1区、2区危险场所。
2.IIA、IIB、IIC类,温度组别为T1-T4的爆炸性气体环境。
3.适用于可燃性粉尘场所。
4.户内、户外均可。
产品特点
1. 本产品为复合型,开关箱采用隔爆型结构,母线箱及出线箱采用增安型结构。采用模块结构,各种回路可以自由选择组合。
2. 内装高分断小型断路器,具有过载及短路保护功能。
3. 本产品全面推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作灵活方便、手感好。
4. 所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
5. 钢管或电缆布线均可。
6. 可根据用户要求特制。



主要参数
 额定电压(V)  额定电流(A)                          防爆标志 防腐等级 防护等级
220/380V 10~100A ExdeIIBT4   ExdeIICT4
 DIPA20 TA,T4、6
WF1、WF2  IP55*IP65

操作规范
1.上班前不得喝酒,上班时不得做与本职工作无关的事情,严格遵守有关规章制度。
2.防爆仪表箱修理过程中,通电试验时,必须不少于两人协同工作。严格执行停送电制度,严禁带电作业。
3.检修用配件和零部件应采用符合标准规定的合格品,不得使用没有合法生产手续,未经试验、检验的自制产品作为配件。
4.防爆仪表箱经修理后达不到防爆要求的,严禁下井使用。
5.修理前准备好必要的材料、配件、工具、测试仪器及其他用具。
6.在起、拉、吊、运防爆电气设备前,应对使用的器具进行检查。
7.防爆仪表箱检修前,必须对防爆设备的完好程度、防爆壳体及防爆面进行全面检查,详细记录检查情况。
8.对防爆仪表箱脏污、锈蚀部分和油漆脱落部分进行清理。
9.严格实行定期检修制度,井下防爆仪表箱应定期升井到地面进行大修。
10.拆装防爆仪表箱时,应用专用工具,严禁野蛮拆装和违章操作。
11.防爆仪表箱拆开后,防爆面要妥善放置保管,对不符合防爆要求的,必须进行处理,对沾污或局部有可处理损伤的防爆面,经处理后的粗糙度和防爆间隙应符合防爆标准的规定,防爆面应进行钝化处理并涂防锈油。
12.对损伤的触头、接点、线圈、消弧罩等零部件修理后应达到检修质量标准要求,保证安全使用,对无法修复的各种零部件必须更换。
13.选用熔片、保护装置的整定应与电气设备性能一致,严禁用保险丝代替熔片。
14.修理防爆电气设备时,不准任意改动原设备上的端子位序和标记;所换的组件必须是校验合格的,固定要牢固,接线要合理。
15.经修理后的防爆仪表箱的机械传动部分应动作灵活,刀闸、主回路动静触头和辅助接点接触符合规定要求,内部接线牢固、无松动,电气保护动作灵敏可靠。

16.防爆仪表箱修完装盖前,必须详细检查防爆腔,应无遗留的线头,零件等杂物,保持防爆设备主防爆腔和各个接线盒防爆腔内清洁无杂物。
17.对防爆仪表箱涂刷防锈漆和防护漆时,不得沾污防爆面。
18.按规定项目对设备防爆性能进行检查试验,并记录主要参数,达不到规定要求的,要找出原因,重新修理并试验,直至合格为止。电气试验合格后,出具产品检修证书,签字盖章入库存放。
19.实行防爆仪表箱检修责任制,谁检修、谁负责,严格按防爆仪表箱检修标准认真检查,
20.对修理后仍不能保证安全使用或严重损坏无法修理的防爆仪表箱,应予以报废,做好报废标记后送指定地点。
21.每台防爆仪表箱设备完成检修工作后应整理检修记录及试验报告。
22.防爆仪表箱应编号管理,建立修理档案。修理档案应注明检修设备编号、型号、检修日期、检修内容、更换的主要零、部件、安全保护装置的整定值、选用保险片(丝)的额定通过电流值等项内容、试验情况和检修入的签字等项内容。
23.清点工具、仪表、材料,清扫工作环境卫生,防爆仪表箱停好电后方可离开工作场所。
订货须知
用户在订货时,须注明进出线口方向、数量、大小; 防爆仪表箱由于产品种类比较多,外形安装尺寸及拼装形式需与客户交底后另行提供。
