防爆配电箱
您当前所在位置:首页 > 防爆配电箱

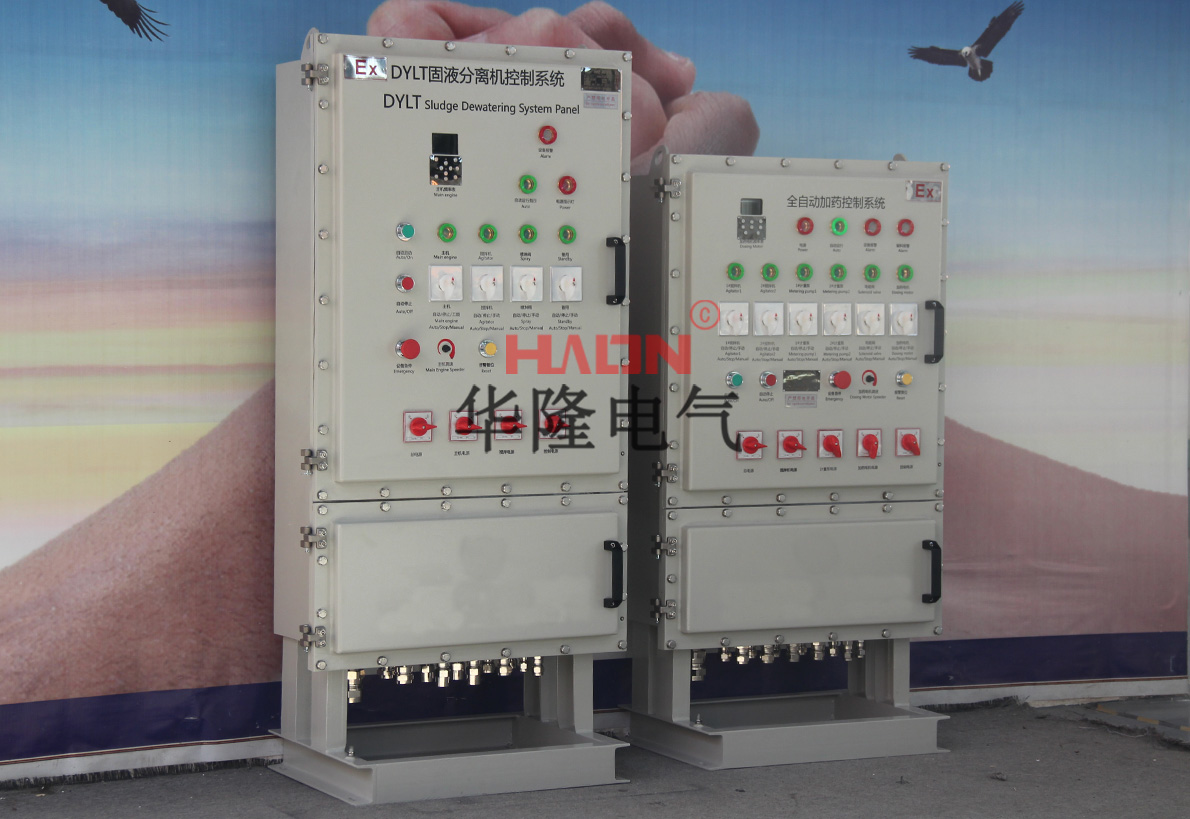

防爆配电箱说明书

防爆照明动力配电箱(以下简称防爆配电箱),型号BXMD系列,适用于II类B级或C级,T1-T4组以下级别、组别的含有爆炸性气体环境,厂区危险场所的1区、2区,用于交流50Hz、额定电压220、380V或660V的线路中,用于控制三相异步电动机的起动、停止,也可用于操作其他照明、动力等设备,具有过载、短路保护等功能。

防爆配电箱工作条件

1.海拔不超过2000m;
2.周围空气温度不高于+40℃,不低于-5℃,24小时内平均值不超过+35℃;
3.周围空气相对湿度不超过95%(+25℃);
4.在无破坏绝缘的气体或蒸气的环境中;
5.污染等级:3级;
6.安装类别:II、III类;
7.用于户外的配电箱,太阳最大辐射1120W/㎡,降雨强度6mm/min;
8.无显著摇动和剧烈的冲击振动的地方;

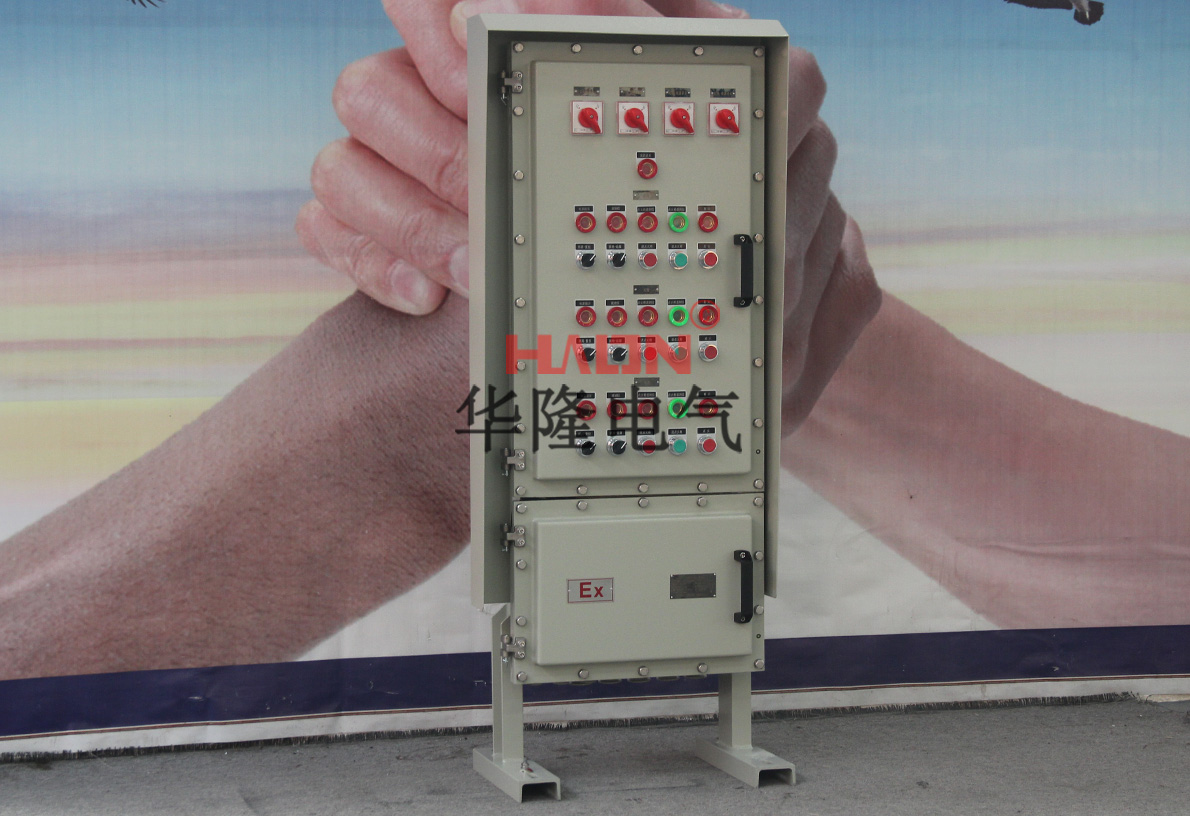

防雨防爆配电箱

防爆配电箱结构与特点

本配电箱是按照GB3836.1-2010《爆炸性气体环境用电气设备 第一部分:通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备 第二部分:隔爆型“d”》、GB3836.3-2010《爆炸性气体环境用电气设备 第三部分:增安型“e”》标准设计制造,经国家指定检验机关检验合格,并颁发防爆合格证。
A、外壳采用铸铝合金压铸成型,表面喷塑。主腔采用隔爆型结构,接线腔增安型结构。内可选配装断路器、交流接触器、热继电器、Ex防爆控制按钮、Ex防爆信号灯等。配电箱采用模块化设计,各种回路可以自由组合,电器元件选型可由用户而定,其结构紧凑、外形美观。进出线采用钢管或电缆布线均可,进出线口方向可由用户要求而定。
B、非标配电箱:外壳采用钢板焊接成型,表面喷塑。分主腔和接线腔,均采用隔爆型结构,内可选装高分断断路器、交流接触器、热继电器、控制按钮、信号灯等元件,通过操作壳盖上的手柄实现分合,动作性能可靠,并设有分合显示信号灯。进出线采用钢管或电缆布线均可,进出线口方向及内部元件可由用户要求而定。

防爆配电箱选型参数

型  号 额定电压(V) 主回路额定电流(A) 支 路 数 支路额定电流(A) 防爆标志
BXMD□-4
BXMD□-6
BXMD□-8
BXMD□-10
BXMD□-12
BXMD□-4K
BXMD□-6K
BXMD□-8K
BXMD□-10K
BXMD□-12K
220
380
660
16-630 4
6
8
10
12
8
6
8
10
12
2.5-100 ExdeIIBT4
ExdeIICT4
ExdIIBT4

防爆配电箱
防爆配电箱安装

1.安装使用产品前应检查铭牌上的技术数据与使用情况是否相符;
2.安装及维修前必须切断前级电源;
3.进、出线电缆穿过橡胶密封圈,须用垫圈及压紧螺母压紧,保证密封及电缆不得松动;
4.密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向防爆厂家进行选购并更换,以确保防爆性能可靠;
5.维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀,并定期涂204-1防锈油;
6.配电箱在使用过程中要定期检查,以保证其良好运行;
7.非专业人员严禁开盖维修、检查。

防爆配电箱使用注意事项

防爆配电箱操作人员必须要穿好防静电的衣物,不得空手或者戴着湿手套操作;防爆配电箱接。通电源后,有些人会检测防爆配电箱的线路是不是通电的,这个时候千万不能用手直接触摸或者身体直接接触,纵然防爆配电箱有出厂检测,但不排除每个地方都安全。还有在防爆配电箱运行时,千万不可以进行拆装,必须要先断开电源,然后用测电笔测试的确没有通电之后,这样才可以进行拆装检修工作。

本防爆配电箱参考价格:5000元

订货需知
订货时应指出产品的完整型号、名称、规格及订货数量。
例如:BXMD51-12K20/100系列防爆配电箱,总开关电流100A,分开关20A,100台。
