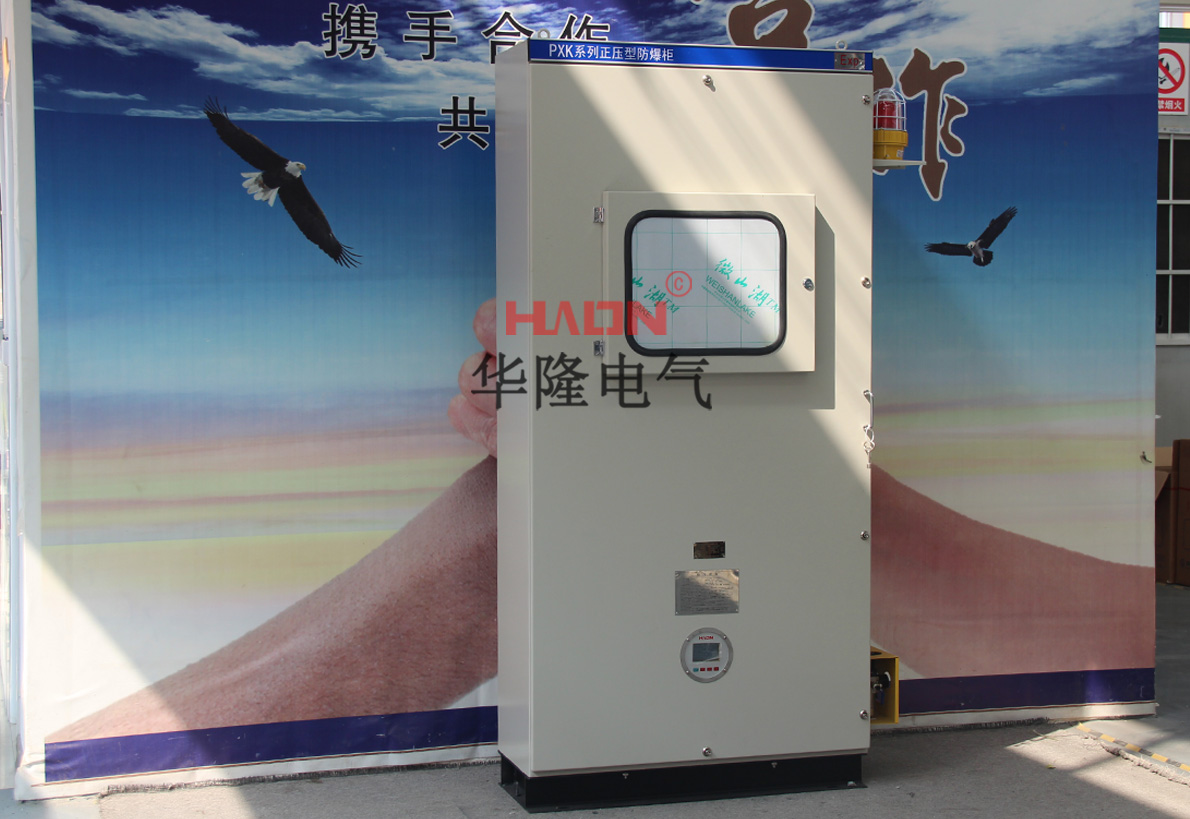

正压防爆柜内部结构

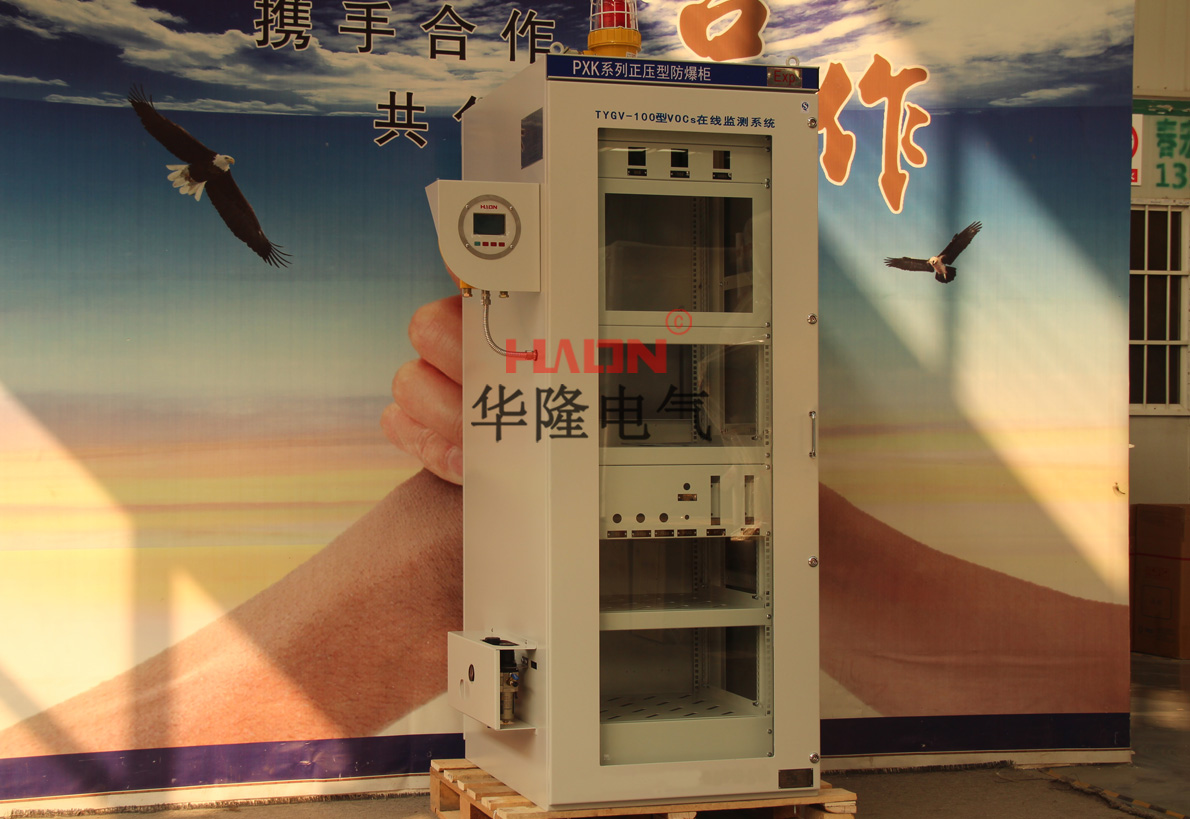

在介绍正压防爆柜内部结构之前我们先来看一张正压防爆柜的内部图:
正压防爆柜内部
从以上正压防爆柜产品图我们就可以看到,正压防爆柜分为两个腔,上面的大腔我们称为元件腔,内部可装VOCs、CEMS等在线监测仪器;下方那个小腔是正压控制腔,装的是华隆电气所研发生产的正压控制系统,也是正压防爆柜运转的核心所在。

正压防爆柜详细参数

正压防爆柜工作原理 配电柜在自动控制系统的控制下,通入保护气体,正压腔内压力高于正压腔外的压力,形成微正压的安全小环境,从而阻止了可燃性危险气体进入正压腔内,保证内装普通仪表和电器元件的安全运行。
自动控制系统主要完成自动换气、补气、超高压报警(或排气)、欠压报警、低压联锁、换气联锁等系列功能。
本配电柜具有低压联锁功能,低于规定的气压值(50Pa)时,自动切断进入正压腔的用户配电电源。
防爆正压柜安装
A.正压防爆柜的安装位置:户内或户外有棚顶,无明显震动平坦的地方。
B.本产品安装方式为落地式(挂式也可),本产品下方设置了专用于固定的安装孔,具体参数详见技术附件或产品实物。
C.布线方式为电缆沟布线,用户电缆沟结构可参考相关国家标准和行业标准,并结合本柜的结构要求进行设计、施工。
D.本产品在运输、安装时,严禁大幅度倾斜,严禁采用撬、锤等方式进行搬动。否则,可能影响产品的密封性能,导致本产品无法正常运行。
E.本产品设置了进气口和排气口,用户须按“气路管道布置图”布置进气管道,排气口经过防火阀后在现场排放或引至安全区域排放,用户现场须提供进气气源,气源压力一般控制在0.4-0.8MPa,进气气源为净化空气(如:仪表风)或氮气,(注意:在密闭的操作室里,要谨慎使用氮气作为保护气体,若必须使用氮气作保护气体,请注意现场通风,以确保人身安全)。严禁进气气源为爆炸性混合气体!!
F.严禁调节减压阀,否则易造成高压冲柜(出厂时减压阀已调节好)。
2、用户元件的安装
A.由于柜内配电系统元件由用户自行安装,因此,用户必须在安全区内进行安装、调试。
B.不得撤拆面板上的电器元件,以免影响柜体的气密性能。
C.正压腔内设置了低压联锁接触器,用户应将主配电系统的电源经过低压联锁接触器联锁,以使当正压腔内压力过低时,通过接触器切断主配电电源。
D.用户在接线时,请注意各进出电缆的密封性,并视各电缆的松紧程度,用防爆胶泥作适当的密封处理。
E.用户在接线调试完后,将各门关闭时,一定要保证其密封性能。
F.本柜体必须按要求将接地线接到专用接地螺丝上。
