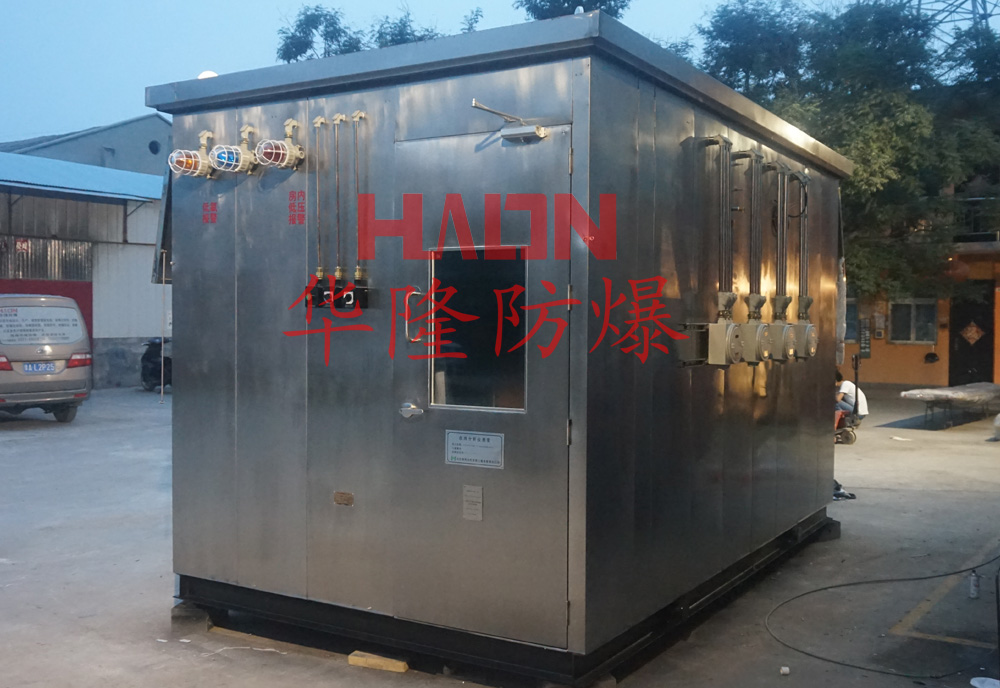

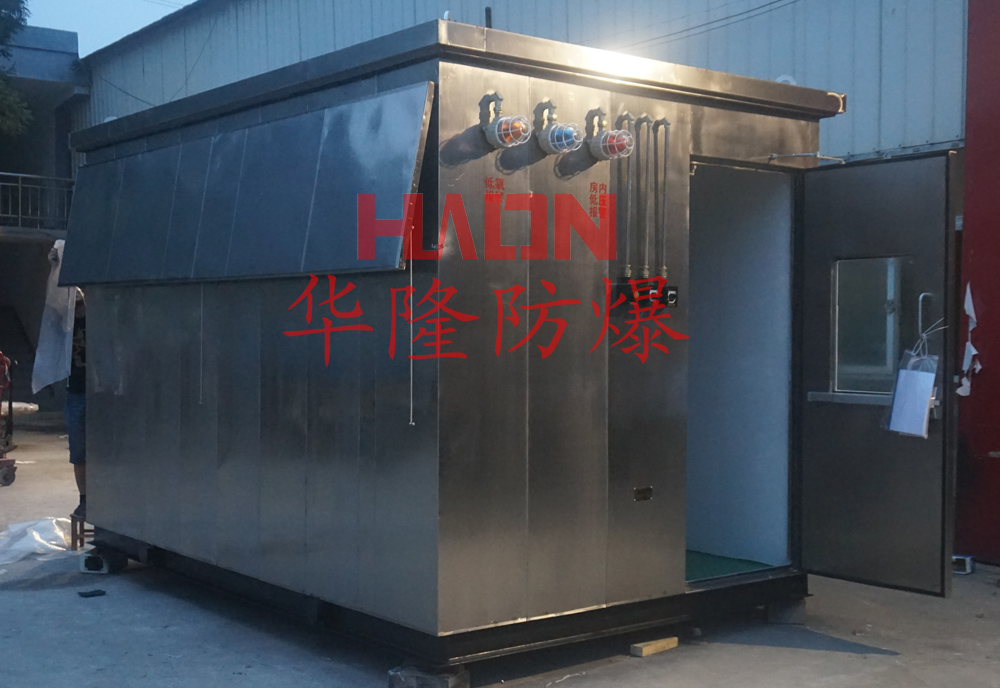

CEMS烟气在线监测防爆分析小屋

防爆正压小屋/在线监测防爆分析小屋/防爆分析小屋

业界所谓的防爆分析小屋指的是特殊场所，比如：化工地区、石油工地等一些极端偏狭场所使用的数据在线分析室，防爆的产生就是用于针对此类场所而用的，接下来聊聊防爆小屋带有的种种功能。

分析小屋采用全钢铁式框架结构，将分析仪表、控制单元组装在小屋内，样品预处理及载气、标准气、驱动气安装在小屋外围。取样探头及前级减压站就近安装在工艺管线旁。小屋内安装有防爆空调，防爆电热汀或蒸汽供暖设备（可选），可调节室内温度。配电系统为管线系统，配有防爆配电柜、防爆接线箱等电气；照明系统采用防爆荧光灯并带防爆应急荧光灯。

小屋内还配备有通风、换气、过滤装置，可定时通风换气，保持室内空气新鲜度。小屋内还配备有报警连锁盘（含气体传感器及控制器）及声光报警灯，当有可燃/有毒气体泄漏时，声光报警灯会发出报警，以保护人身安全。

华隆电气小屋厂家具有丰富的仪表系统成套安装经验，能成套各类在线气体、液体分析仪表，且能生产集成CEMS烟气分析预处理系统和焦炉煤气除煤焦油预处理系统，拥有该项成熟技术和丰富项目经验。

使用环境

电 源：220VAC，50Hz，40A

环境温度：-20℃ ～ 42℃

功 率：3.5KW

环境湿度： ＜95%

防爆等级： Ex（pz）deⅡBT4~CT6

重 量：2.0～6.5t

防护等级： IP55~65

外形尺寸： 根据要求定制(室内净高2500mm)

内部分析元件

1、防爆断路器：用于紧急和只能断电。

2、防爆气体检测器：敏锐的发现一切可燃气体和特殊毒气的出现，用于报警和检测特殊气体。

3、防爆轴流风机：当防爆气体检测器检测到气体之后，防爆轴流风机开始活动，立刻抽掉防爆分析小屋内的特殊气体，以保证小屋的安全和人员的安全。

4、防爆空调器：当防爆分析小屋在特殊场所工作时，如果场所过于闷热，很可能对里面的设备造成损坏，这时候，防爆空调器就打开了，起到了保护设备和人员的生命安全。

5、防爆荧光灯：小屋配备防爆荧光灯，比普通灯的光源好很多，电炮寿命是普通灯泡的2倍有余，而且采用的光源是节能的。

柜体安装

1、 柜体的安装位置：户内或户外有棚顶，无明显震动平坦的地方。

2、 本产品安装方式为落地式和壁挂式，本柜设置了专用于固定的安装孔，具体参数详见技术附件或产品实物。

3、 布线方式为电缆布线，用户电缆结构可参考相关国家标准和行业标准，并结合本柜的结构要求进行设计、施工。

4、 搬运时注意，本产品严禁大幅度倾斜，倾斜度不大于100。

5、 本产品在运输、安装定位时，严禁采用撬、锤等方式进行搬动。否则，可能影响产品的密封性能，导致本产品无法正常运行。

6、 本产品设置了进气口和排气口，供用户接管。用户须按“气路管道布置图”布置进气管道，排气口经过防火阀后在现场排放或引至安全区域排放，用户现场须提供进气气源（保护气体），气源压力一般控制在0.2-0.6MPa，进气气源为净化空气（如：仪表风）或氮气，（注意：在密闭的操作室里，要谨慎使用氮气作为保护气体，若必须使用氮气作保护气体，请注意现场通风，以确保人身安全）。

7、 由于内装工控电器、触摸屏等精密电器，气源进口处需加装干燥过滤器，以确保气源为干燥清洁的空气，否则会影响电器的使用寿命。

8、 严禁进气气源为爆炸性混合气体！！

用户元件的安装

1、 由于内装配电系统元件由用户自行调整，因此，用户必须在安全区内进行设定、调试。

2、 不得撤拆面板上的电器元件，以免影响柜体的气密性能。

电气安装

1、 本产品必须由专业电工，进行操作。

2、 用户按我公司提供的电器系统图、接线图、端子图等技术文件，结合产品实际情况逐一对应进行接线。

3、 接线时，请注意各进出电缆的密封性（严禁将通头中的密封圈弃之不用），并视各电缆的松紧程度，用防爆胶泥作适当的密封处理。

4、 用户的接线、调试完后，将各门关闭时，一定要保证其密封性能。

5、 本柜体必须按要求将接地线接到专用接地螺丝上。
