防爆操作柱型号含义解读

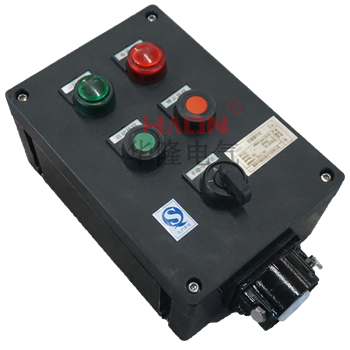

在解读防爆操作柱型号含义之前，我们一起来了解一下防爆操作柱的用途，通常是用于异地或多地远程操控电气设备以及接收设备的工作信号，显示当前设备的工作情况。举例：家住10楼，供水泵在一楼，加装操作柱，就不用来回跑到一楼开启水泵。只需在操作柱上按下按钮，如何知道水泵开启，加装信号灯，水泵开启后，指示灯亮。防爆操作柱的构成：通常由按钮，指示灯，选择开关，仪表，电位器等组成。

目前市场上防爆操作柱有多种型号，如LBZ、BZC53、LCZ、BCZ、LNZ、BZC51、LBZ51等，其中防爆操作柱型号BLZ51，防爆防腐操作柱型号为LCZ8050，可以替代上述防爆操作柱。

举例1：BZC- A2B1D2K1R1GX1(G3/4”)  WF1（多为拼音首字符，数字代表数量）

A：按钮，an niu；

B：表，biao；

D：灯，deng；

K：开关（选择开关，旋转开关）kaiguan；

R：(电阻的符号，电位器又叫可调电阻)；

G：挂式 gua；

L：立式 li；

X：下出线；

W：户外、不标则为室内；

F1：防腐等级，F1为防中等腐蚀型喷塑；

F2：防强腐蚀型，选用工程塑料，不锈钢；

根据此型号下单出图前需要获取操作柱信息：

按钮：有颜色的区别，功能的区别，如自复位型，自锁型，【如无特殊要求 配自复位的按钮，1红与1绿】。

指示灯：颜色，电压，电的种类有直流电(DC)，和交流电(AC)，电压有高压、低压、弱电。常规的使用的电压都是低压AC380V/220V。 弱电中的DC24V也比较常见，（除了以上几种，还有AC36V、AC48V、DC12V）【如无特殊要求则配AC220V，1红与1绿】。

表：表的种类有电压表、电流表、频率表、转速表、开度表，电压信号DC0-10V，DC0-5V；电流信号4-20mA、0-20mA，每种表都有多种输入信号，多种显示范围。操作柱中常用的是电流表，电流表种类分直接输入式，互感变比式。常规互感式，单变比多种，每个工程师设计因应用场所不同，选用也会有出入。 如同为30KW电机，有的选用75/5A，有的选用100/5A，也有选150/5A。

开关：转换开关功能通俗叫法有三挡，两档，触点数量 1节：两组触点，2节为4组。

动作方式：自锁，自复位。三挡常用功能 手动/停止/自动。选用三挡两常开，两档常用功能 手动/自动，选用两档一开一闭。分/合、关/开 选用两档两常开。

电位器：用于调节变频器频率，改变电动机转速，根据变频器控制信号输出的不同选取的电阻值也需调整，常用的有两种 0-4.7千欧 4.7KΩ  0-10K 功率2W。

举例2：BLZ51-G(L)-A2D2B1K1

BLZ51指的是防爆操作柱，没有实际意义，这部分型号均可替代；

第二部分G表示指挂式安装，L表示垂直安装，还有Z表示垂直安装。

第三部分A2D2K1B1分别表示A2表示两个按钮，D2表示两个指示灯，K1表示转换开关，转换开关具有可选择的代号，B1表示仪表，包括电流表、电压表等等，电流表需要标明电流比。

LCZ8050系列防爆操作柱后面的型号跟BLZ51的操作柱一样，都是用铝合金压铸成型的防爆操作柱（也可以用钢板和不锈钢焊接），LCZ8050则是防爆防腐操作柱。

举例3：LBZ-B2D2LX1

LBZ-隔爆型防爆操作柱；

B2-2个防爆按钮；

D2-2个防爆指示灯；

L-立式安装；

X1-1个下进线口。
