伴随着原油、化工厂、易燃易爆自然环境、工程项目、厂矿企业、煤业等领域的迅猛发展，防爆控制箱在制造、仓储物流、紧急救援里的应用越来越普遍，种类愈来愈多。在爆炸性粉尘风险场地里如何避免防爆控制箱安全事故性爆炸产生成为了十分重要的课题研究。因为防爆控制箱在工作中不可避免地造成火花放电，两者一旦与供应和紧急救援现场爆炸性气体混合物相逢，就会造成发生爆炸事件的发生，立即严重危害国家财产和中国公民的生命财产安全。因而，做为应用广泛防爆电气设备，它防爆技术难题早就导致了大众的普遍关注和十分重视。接下来小编就给大家介绍一下防爆动力配电箱特点和使用规范

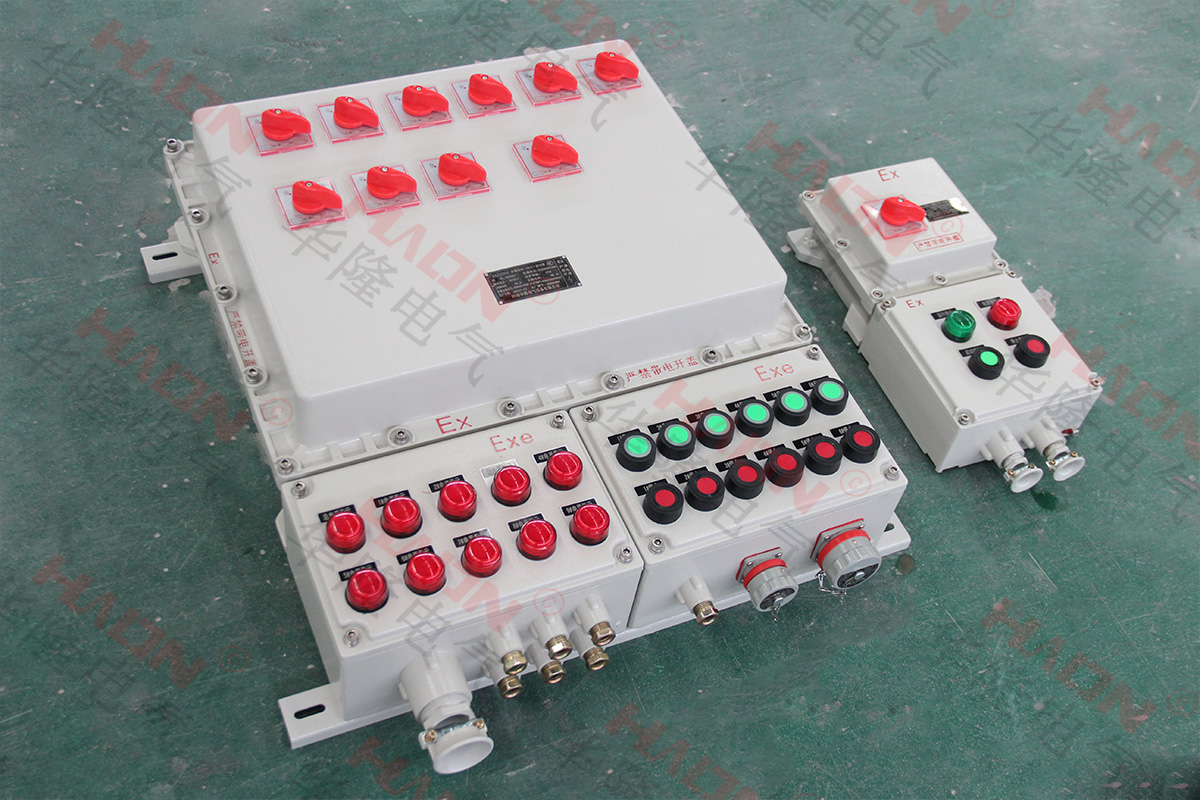

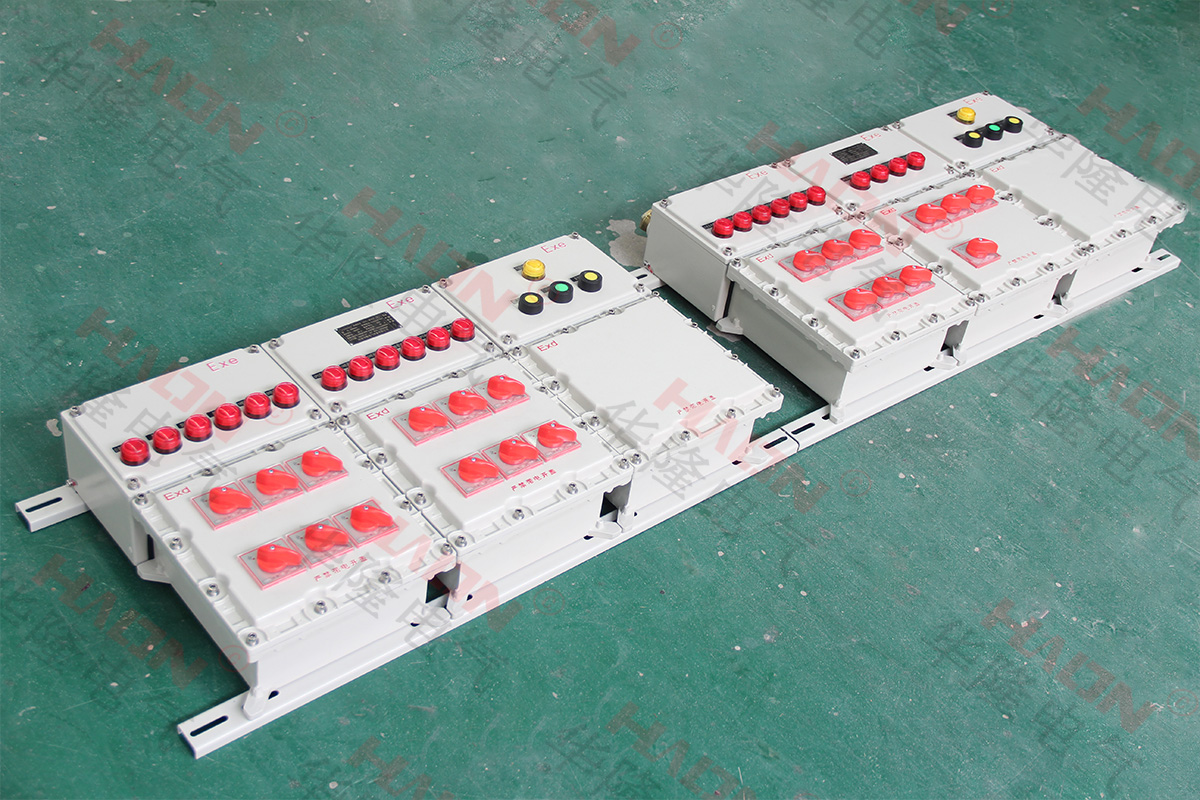

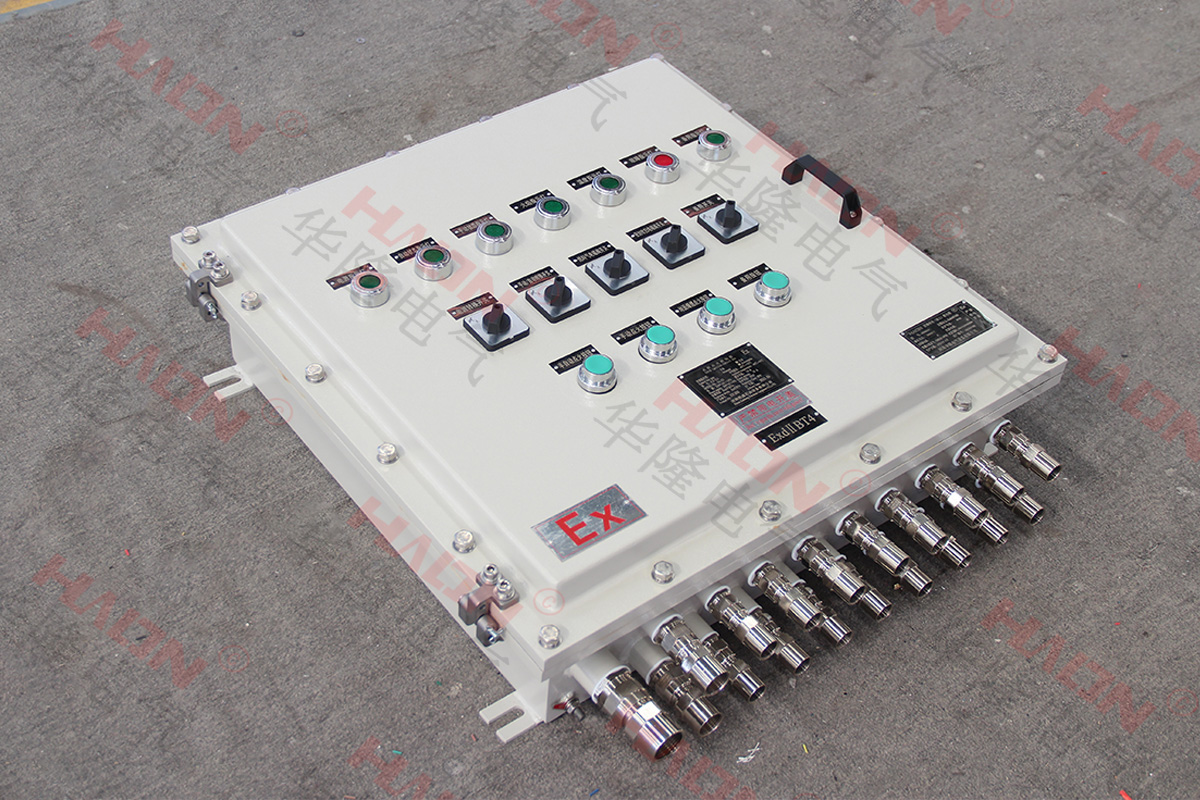

防爆动力配电箱的特征：

1、防爆动力配电箱机壳选用ZL102铝合金铸造或铁板焊接成形，表层髙压静电粉末喷涂，配不锈钢板露出标准件，商品造型美观。

2、防爆动力配电箱设计方案精湛，安全性实用。

3、壳体工程图纸可以由用户和生产厂家提供提供。

4、防爆照明(驱动力)配电柜选用复合性，模块结构，各控制回路可根据实际情况随意拼装，一般配电箱选用防爆型构造，母线槽箱及小组出线箱选用隔爆型构造。

5、内窗元器件可以根据用户要求组装高分数隔离开关或塑壳式断路器。如DZ47、C65、DZ158、NM1、CM1等。

6、可根据客户要求特别制作，如安装浪涌保护器、电流计、电流表等，外可配执手锁金属材料摇杆。

7、适用照明和驱动力配电线路，具备开断、负载、失压保护和短路故障自动切断作用 管材或电缆线走线都可。

8、合乎GB3836-2000,IEC60079规范标准。爆炸性气体环境风险场地：1区、2区;可燃气体、蒸汽等级：ⅡA、ⅡB;温度组别：T1~T4;可燃性粉尘自然环境20区、21区、22区;室内、室外(IP54)。

该产品为复合性，配电箱选用防爆型构造，母线槽箱及小组出线箱选用隔爆型构造。铸铝外壳，内窗高分数断小型断路器或塑壳式断路器。有C45、C65、CM1供选择。具备负载过流保护作用。有特别要求可特别制作。管材或电缆线走线都可。合乎GB3836-2000、IEC60079, GB12476.1-2000、IEC61241规范标准

防爆动力配电箱组装常见问题：

1、防爆控制箱里的输电线入线口及小组出线口应建在箱体的下底边，最好不要建在箱体的上顶部，侧边，之后或尾门处;三相五线和小组出线需加护线套分开成束并进行防水弯;输电线束不能与壳体进、出入口接触;步入配电箱的电源插头，禁止用插头联接;移动配电柜、配电箱的进口线、出入口线必须使用橡皮绝缘电缆线。

2、防爆控制箱里的电极连接线选用绝缘导线，连接头不松脱，不能有露出带电部分;配电柜、配电箱里的工作零线应当通过接线端子板联接，与保护零线接线端子板单设;配电柜、配电箱金属壳体、金属材料电器安装板及箱里电器不可通电金属材料基座、机壳等需要做保护接零，保护零线应当通过接线端子板联接。

3、防爆配电箱与配电箱应安置在排风、烘干及常温下场地。禁止安置在比较严重损害功效的煤层气、烟尘、蒸汽、液态及其它有危害介质中，不可安置在会受碰撞、震动、液态侵溅和热原烤制的地方;电源箱与配电箱周边应该有充足两个人与此同时相关工作的空间和时间安全通道，不能码放一切防碍实际操作、进行维修物件，不能有野草、灌木丛等。

4、防爆控制箱应使用不锈钢板、铝壳、不锈钢或优良绝缘层材料制做，铝板厚度必须达到国家标准标准的4个厚;配电柜里的家用电器应先安装于金属材料或者非木质绝缘层电器安装板里，随后总体拧紧在配电柜箱体内;金属与配电柜壳体需作电气连接接地。

5、防爆动力配电箱与防爆照明配电箱宜各自设定，如合置在同一配电柜内，驱动力照明线应分开安装。

6、施工工地的供配电系统推行等级分类配电设备，需设总配电箱(或配电间)，总配电箱下列设定分配电箱，分配电箱下列设定配电箱，配电箱以下属于电器设备。

7、配电柜、配电箱应安装坚固、摆正，移动配电柜、配电箱应安置在牢固的架子上，移动式配电柜、配电箱的后底边与地面安全距离应不小于1.3m，低于1.5m;移动分配电箱、配电箱的底面与地面安全距离宜超过0.6m，低于1.5m;每一个配电柜、配电箱需要防水防雨、防污。

8、总配电箱应设置在接近电源地域;分配电箱应安置在电器设备或负载相对集中的区域;分配电箱与配电箱之间的距离不能超过30m配电箱应当由末级分配电箱配电设备，配电箱与其说掌控的移动式电器设备的垂直距离不应超过3m。9、一般客户对于防爆控制箱外观的规定很有可能关键是色调的问题及表层的匀称度，事实上这样的要求也是我们配电柜厂家对自身制造的配电柜的需求，配电柜表层的色调我们也会根据用户的实际需要去进行静电粉末喷涂。

10、镀层应粘附坚固，色调匀称，无皱褶、脱落、色斑、漏喷等安全隐患，在离1Km观查没有明显偏色和返光，表面平整、整洁，无凹痕、刮痕等受损状况。箱中常用的其他有涂层的零部件，也必须保证无脱落、色斑、沙孔、锈蚀等安全隐患，外形品质都需要做到和上同样规定。配电柜内要整洁，除需提供给大家的资料及零配件及相关其他国家标准规范标准的配件外，箱配电设备内不能有脏物、尘土等。

11、防爆控制箱生产厂家有关配电柜外观的标准，配电柜的机器规定。配电柜壳体所选用的不锈钢厚度不低于1.5mm，配电箱箱体采用不得少于2.0mm厚度冷轧板做成，厚钢板柜门、厚钢板股票盘面薄厚不低于2.0mm，侧板薄厚不低于3.0mm，滑轨务必牢固，配电箱的构造应详细牢固。与此同时在一般立式配电柜背部的左下方和右上方焊成2个承耳，承耳选用40X4的镀锌扁钢，镀锌扁钢长度为10CM。

12、防爆配电箱中后期发生的一系列问题，实际是和我们放到配电柜里边的电子器件及其配电柜的设置有膜切联系的，应对配电柜中后期发生的一系列问题，我们应该尽早做好相关前期准备工作。

13、配电柜里的电子器件早已组装工整，排列有序，而且配电柜内无积灰、存水和脏物，而且假如是落地式安装配电柜，我们自己的底边应当高于路面50-100mm，操纵杆核心相对高度一般为1.2——1.5m;配电柜(柜)正前方0.8——1.2m的范围之内无阻碍物。配电柜(柜)之外不能有裸输电线露出;务必安置在配电柜(柜)表面或配电板里的电气元器件，必须要有可信赖的屏护。

14、常见故障或者不正常运转时依靠维护家用电器断开电源电路或报案。借检测仪表可显示使用中的各种各样主要参数，还可以对一些电气设备主要参数作出调整，对偏移正常运转情况开展提醒或发信号。主要用于各发电所、配电所、变电站中。一旦我们自己的配电柜发生运作阻碍，我们一定要尽早的做出相应的对策，那样才可以保证电子器件不受相对应损失
